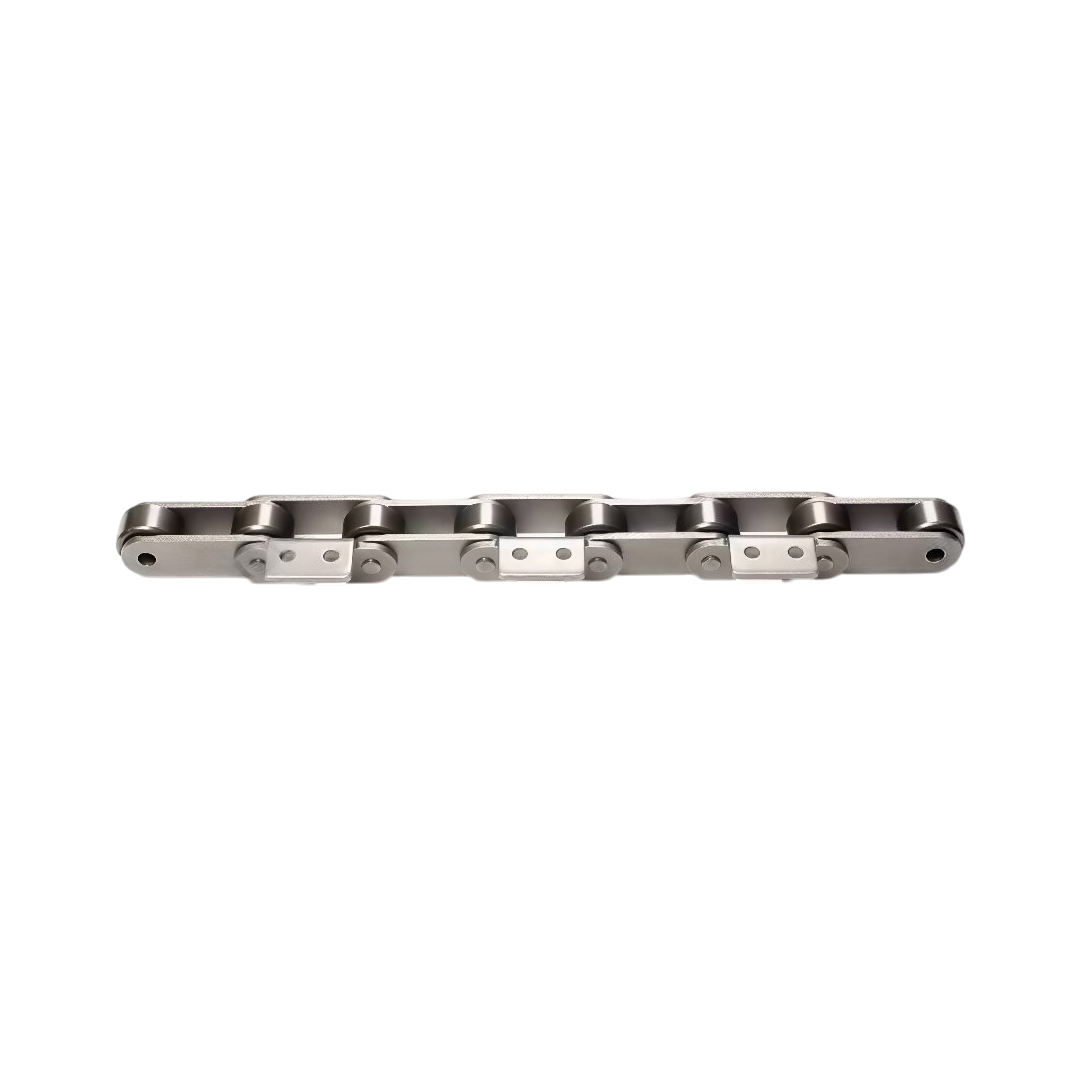

โซ่ TYC Double Pitch Attachments A-2 Series C2120H ขนาด 76.20 x 25.40 มม.
โซ่ TYC Double Pitch Attachments A-2 Series C2120H ขนาด 76.20 x 25.40 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Double Pitch Attachments A-2 Series C2120H ขนาด 76.20 x 25.40 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โซ่แบบ Double Pitch ตามมาตรฐาน ANSI ซึ่งมีระยะ pitch ยาวกว่าปกติ ทำให้ประหยัดต้นทุนและลดน้ำหนักระบบ
- รุ่น A-2 Series มาพร้อมแผ่นยึด (Attachment) แบบ สองข้างในตำแหน่งเดียวกัน ซึ่งเหมาะสำหรับการยึดชิ้นงานหรืออุปกรณ์ที่ต้องการความสมดุลทั้งสองด้าน
- ตัวแผ่น Attachment ผลิตจากวัสดุคุณภาพสูง ยึดแน่น แข็งแรง และสามารถประยุกต์ใช้งานได้หลากหลาย
- โซ่ผ่านกระบวนการชุบแข็ง (Heat Treated) เพื่อเพิ่มความทนทานต่อแรงดึงและการสึกหรอ
- ออกแบบมาสำหรับงานที่ต้องการความแม่นยำและการทำงานต่อเนื่องเป็นเวลานาน
การติดตั้ง
- ใช้เฟืองที่เหมาะกับโซ่ Double Pitch เพื่อให้ระยะฟันเฟืองตรงกับ pitch ของโซ่
- ตรวจสอบแนวเส้นตรงและระดับของโซ่ก่อนเริ่มใช้งาน เพื่อลดแรงเสียดทานและยืดอายุโซ่
- ตำแหน่งของ Attachment ควรวางให้ตรงตามตำแหน่งการรับโหลดหรือจุดจับยึดสินค้า
- ต้องปรับความตึงของโซ่ให้พอดี ไม่หย่อนหรือแน่นเกินไป
- ใช้สารหล่อลื่นอย่างเหมาะสม และควรหมั่นตรวจสอบโซ่เป็นระยะเพื่อความปลอดภัย
การใช้งาน
- เหมาะสำหรับระบบลำเลียงที่ต้องการยึดจับหรือจัดเรียงชิ้นงาน เช่น สายพานลำเลียงในระบบบรรจุภัณฑ์, แพ็คกิ้ง, คัดแยกสินค้า
- ใช้งานได้ดีในอุตสาหกรรมอาหาร, เครื่องดื่ม, อิเล็กทรอนิกส์, โลจิสติกส์ และเครื่องจักรอัตโนมัติ
- เหมาะกับงานที่ต้องการความแม่นยำและการเคลื่อนที่ต่อเนื่องของชิ้นงานในแนวสายพาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | C2120H |
| Chain No. | 3 x 1 |
| Pitch x Width (นิ้ว) | 76.20 x 25.40 |
| Pitch x Width (มม.) | 22.23 |
| Roller STD (D1, มม.) | 11.11 |
| Pin D2 (มม.) | 5.56 |
| Link T (มม.) | 5.56 |
| Link F (มม.) | 34.77 |
| Attachment A1 | 60.71 |
| Attachment A2 | 39.67 |
| Attachment F3 | 57.15 |
| Attachment D3 | 9.95 |
| Attachment G | 27.79 |
| Attachment M | 28.58 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| Pitch (ระยะห่างระหว่างข้อ) | 1.000” – 2.500” (ตามรุ่น C2040, C2050, C2060H, C2080H, C2100H, C2120H เป็นต้น) |
| ประเภทโซ่ | Double Pitch Conveyor Chain |
| Attachment Type | A-2 = ติดแผ่น Attachment สองด้าน (ซ้าย–ขวา) บนจุดเดียวกัน |
| วัสดุโซ่ | เหล็กกล้าชุบแข็ง / เหล็กเคลือบกันสนิม / สแตนเลส (ขึ้นกับรุ่น) |
| วัสดุ Attachment | เหล็กกล้า หรือสแตนเลส สำหรับงานเฉพาะ |
| ตำแหน่งการติด Attachment | ทุกข้อ, ทุก 2 ข้อ, หรือกำหนดได้ตามต้องการ (เช่น C2050 A-2 ทุก 4 ข้อ) |
| แรงดึงสูงสุด (Tensile Strength) | ใกล้เคียงกับโซ่ Double Pitch มาตรฐาน (ขึ้นกับรุ่น) |
| ลูกกลิ้ง | มีทั้งแบบ A-Type (ลูกกลิ้งเล็ก) และ C-Type (ลูกกลิ้งใหญ่ สำหรับวิ่งบนราง) |
