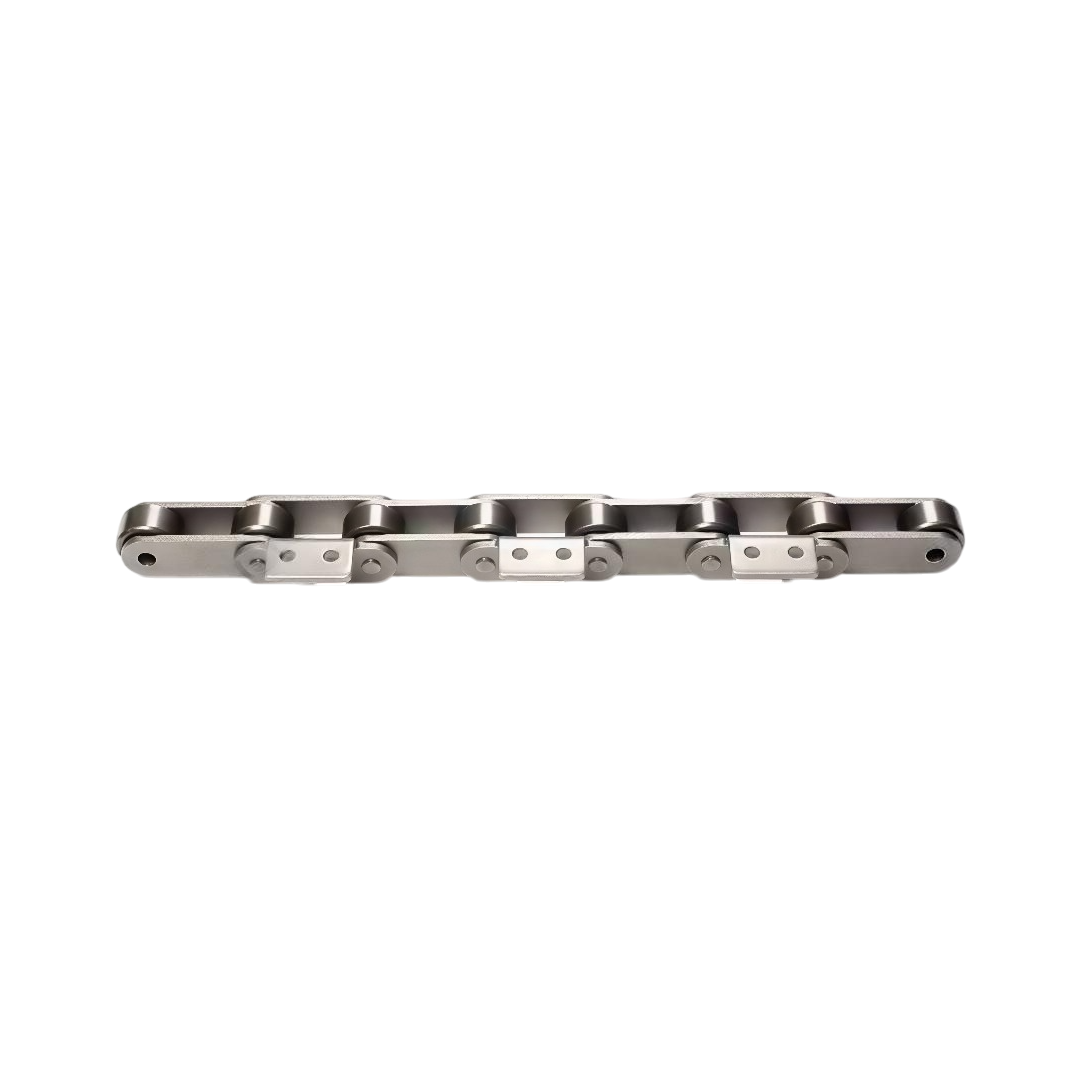

โซ่ TYC Double Pitch Attachments A-1 Series C2040 ขนาด 25.40 x 7.92 มม.
โซ่ TYC Double Pitch Attachments A-1 Series C2040 ขนาด 25.40 x 7.92 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Double Pitch Attachments A-1 Series C2040 ขนาด 25.40 x 7.92 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โซ่แบบ Double Pitch ตามมาตรฐาน ANSI แต่เพิ่ม Attachment A-1 ซึ่งเป็นแผ่นยึดที่ติดอยู่ด้านข้างของโซ่
- Attachment A-1 เป็นแบบแผ่นเดี่ยวด้านเดียว ใช้สำหรับยึดชิ้นงานหรืออุปกรณ์เสริมในการลำเลียง
- ระยะ pitch ยาวกว่าปกติ ทำให้ลดจำนวนข้อโซ่ที่ใช้ในระบบลำเลียง
- ชิ้นส่วนผลิตจากเหล็กคุณภาพสูง ผ่านการชุบแข็งเพื่อความทนทาน
- ให้ความแม่นยำสูงในการยึดจับชิ้นงาน รองรับงานที่ต้องการตำแหน่งแม่นยำ
- เหมาะสำหรับงานลำเลียงที่ใช้ความเร็วปานกลางและโหลดเบาถึงปานกลาง
การติดตั้ง
- ใช้ร่วมกับเฟืองที่รองรับโซ่ Double Pitch เท่านั้น เพื่อให้ฟันเฟืองตรงกับ pitch ของโซ่
- ควรจัดตำแหน่งของ Attachment ให้ตรงตามจุดรับแรงหรือยึดจับชิ้นงาน
- ปรับความตึงของโซ่ให้พอดี ลดการสั่นสะเทือนและยืดอายุการใช้งาน
- หมั่นตรวจสอบความแน่นของจุดยึด และหล่อลื่นโซ่เป็นประจำ
- หากใช้ในงานที่มีการกระแทก ควรติดตั้งระบบกันโซ่สะบัดหรือแนวรับเสริม
การใช้งาน
- เหมาะสำหรับระบบลำเลียงที่ต้องมีการยึดจับหรือพาเลต เช่น สายการผลิตสินค้า, สายคัดแยก, ระบบแพ็คกิ้ง
- ใช้ได้ดีในอุตสาหกรรมอาหาร, เครื่องดื่ม, อิเล็กทรอนิกส์, ชิ้นส่วนยานยนต์ และโลจิสติกส์
- นิยมใช้ในเครื่องจักรอัตโนมัติที่ต้องการความแม่นยำในการเคลื่อนย้ายชิ้นงาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | C2040 |
| Chain No. | 1 x 5/16 |
| Pitch x Width (นิ้ว) | 25.40 x 7.92 |
| Pitch x Width (มม.) | 7.92 |
| Roller STD (D1, มม.) | 3.98 |
| Pin D2 (มม.) | 1.52 |
| Link T (มม.) | 1.52 |
| Link F (มม.) | 11.75 |
| Attachment A1 | 18.85 |
| Attachment A2 | 12.7 |
| Attachment F3 | 19.05 |
| Attachment D3 | 3.57 |
| Attachment G | 9.12 |
| Attachment M | 9.52 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| Pitch (ระยะห่างข้อ) | 1.000” ถึง 2.500” (ตามรุ่น C2040, C2050, C2060H, C2080H, C2100H, C2120H ฯลฯ) |
| ประเภทโซ่ | Double Pitch Conveyor Chain (ใช้สำหรับลำเลียง ไม่เน้นส่งกำลัง) |
| ชนิด A-1 | แผ่น Attachment ติดบนแผ่นข้างด้านนอก 1 ข้าง, ติดเป็นระยะ (ตามต้องการ เช่น ทุกข้อ, ทุก 2 ข้อ ฯลฯ) |
| วัสดุโซ่ | เหล็กกล้า, เหล็กชุบแข็ง, หรือสแตนเลส (ในรุ่นพิเศษ) |
| วัสดุแผ่น Attachment | เหล็กอ่อนหรือสแตนเลส ขึ้นอยู่กับรุ่น |
| แรงดึงสูงสุด (Ultimate Tensile Strength) | ใกล้เคียงกับโซ่ Double Pitch ปกติ (ขึ้นกับรุ่น เช่น C2060H ≈ 4,000~5,500 kgf) |
| การชุบผิว | มีรุ่นธรรมดา, ชุบนิกเกิล, ซิงค์ หรือรุ่นสแตนเลส (สำหรับงานป้องกันสนิม/อาหาร) |
