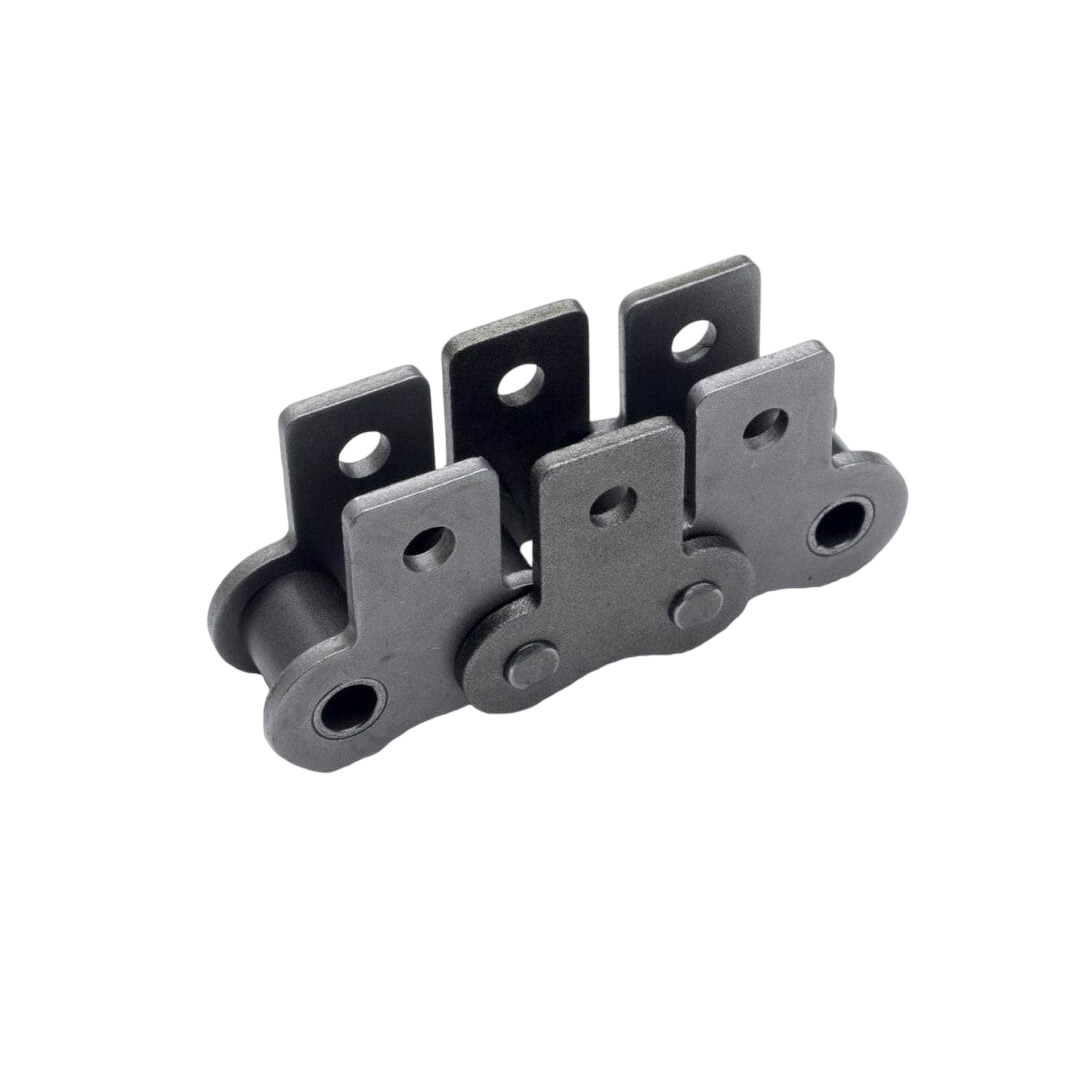

โซ่ TYC ANSI Standard SK-1 Series 50 ขนาด 15.88 x 9.53 มม.
โซ่ TYC ANSI Standard SK-1 Series 50 ขนาด 15.88 x 9.53 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC ANSI Standard SK-1 Series 50 ขนาด 15.88 x 9.53 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของ TYC ANSI Standard A-1, K-1, SA-1, SK-1 Series
- มาตรฐาน ANSI: โซ่ในซีรีส์นี้ผลิตตามมาตรฐาน ANSI B29.1 ซึ่งกำหนดขนาดและคุณสมบัติของโซ่ลูกกลิ้ง (Roller Chain) แบบต่าง ๆ
- รุ่น A-1 และ SA-1:
- เป็นโซ่ประเภทมาตรฐาน (Standard Roller Chain)
- ใช้สำหรับงานส่งกำลังทั่วไป มีความแข็งแรงทนทาน
- รุ่น K-1 และ SK-1:
- เป็นโซ่ประเภท Heavy-Duty (แบบหนาและแข็งแรงกว่า)
- ออกแบบมาเพื่อรับแรงบิดและแรงกระแทกสูง
- SK-1 เป็นรุ่นที่มีการชุบผิวหรือวัสดุพิเศษเพื่อเพิ่มความทนทานมากขึ้น
- วัสดุคุณภาพสูง: ผลิตจากเหล็กกล้าคุณภาพดี ผ่านการชุบแข็งลูกกลิ้งและบูช
- ความทนทานต่อการสึกหรอและแรงดึงสูง: เหมาะกับงานที่ต้องรับแรงบิดและแรงกระแทกมากกว่าโซ่ทั่วไป
- หลายขนาดให้เลือก: รองรับการใช้งานหลากหลาย ตั้งแต่ขนาดเล็กไปจนถึงขนาดใหญ่ตามมาตรฐาน ANSI
การติดตั้ง
- ใช้เฟืองที่ออกแบบสำหรับโซ่ ANSI: เพื่อความแม่นยำและลดการสึกหรอของทั้งโซ่และเฟือง
- ตั้งความตึงของโซ่ให้เหมาะสม: ระยะหย่อนควรอยู่ในเกณฑ์ที่แนะนำเพื่อป้องกันการเสียรูปหรือสึกหรอ
- ตรวจสอบการจัดแนวโซ่และเฟือง: เพื่อเพิ่มประสิทธิภาพการทำงานและยืดอายุการใช้งาน
- หล่อลื่นสม่ำเสมอ: เพื่อป้องกันการสึกหรอและลดแรงเสียดทานระหว่างชิ้นส่วน
การใช้งาน
- งานส่งกำลังทั่วไปและงานหนัก: ใช้ในเครื่องจักรอุตสาหกรรมต่าง ๆ ที่ต้องการโซ่ความแข็งแรงสูง
- เครื่องจักรกลหนักและอุตสาหกรรมเกษตรกรรม: เหมาะสำหรับงานที่ต้องรับแรงกระแทกและแรงบิดสูง
- งานอุตสาหกรรมการผลิตและสายการผลิต: ใช้ในระบบลำเลียงและเครื่องจักรที่ต้องการความน่าเชื่อถือสูง
- การใช้งานในสภาพแวดล้อมที่มีการสั่นสะเทือนและแรงกระแทก: ด้วยโครงสร้างที่ทนทานของโซ่รุ่น Heavy-Duty
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | 50 |
| Pitch x Width (นิ้ว) | 5/8 x 3/8 |
| Pitch x Width (มม.) | 15.88 x 9.53 |
| Roller (D1, มม.) | 10.16 |
| Pin D2 (มม.) | 5.09 |
| Link T (มม.) | 2.03 |
| Link F1 (มม.) | 13.01 |
| Link F2 (มม.) | 15.08 |
| Attachment A1,K1 (A1) (มม.) | 24.7 |
| Attachment A1,K1 (A2) (มม.) | 15.88 |
| Attachment SA1,SK1 (A1) (มม.) | 24.6 |
| Attachment SA1,SK1 (A2) (มม.) | 15.88 |
| Attachment F3 | 14.28 |
| Attachment D3 | 5.16 |
| Attachment G | 10.31 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| มาตรฐาน | ANSI B29.1 |
| ประเภท | Roller Chain แบบ Single Strand |
| Pitch (ระยะพิทช์) | ขนาดทั่วไป: 1/4" (06B), 3/8" (10B), 1/2" (20B), 5/8" (30B), 3/4" (40B) เป็นต้น |
| วัสดุ | - เหล็กกล้าคาร์บอน ชุบแข็ง (Heat Treated Carbon Steel)- ซีรีส์ที่มีซีลใช้ยางคุณภาพสูง ทนสารเคมีและความร้อน |
| แรงดึงสูงสุด (Ultimate Tensile Strength) | - A-1 ซีรีส์ เช่น 40B ≈ 6,100 lbs (2,770 kgf)- K-1 ซีรีส์ แข็งแรงกว่า A-1 ประมาณ 20–30% |
| อุณหภูมิใช้งาน | ซีลยางใน SA-1 และ SK-1 ทนได้ประมาณ -30°C ถึง +100°C |
| น้ำหนัก | แตกต่างตามซีรีส์และขนาดโซ่ |
| คุณสมบัติพิเศษ | - SA-1 / SK-1 เหมาะกับสภาพแวดล้อมที่มีฝุ่น น้ำมัน หรือความชื้นสูง- K-1 / SK-1 เหมาะกับงานรับแรงสูง |
