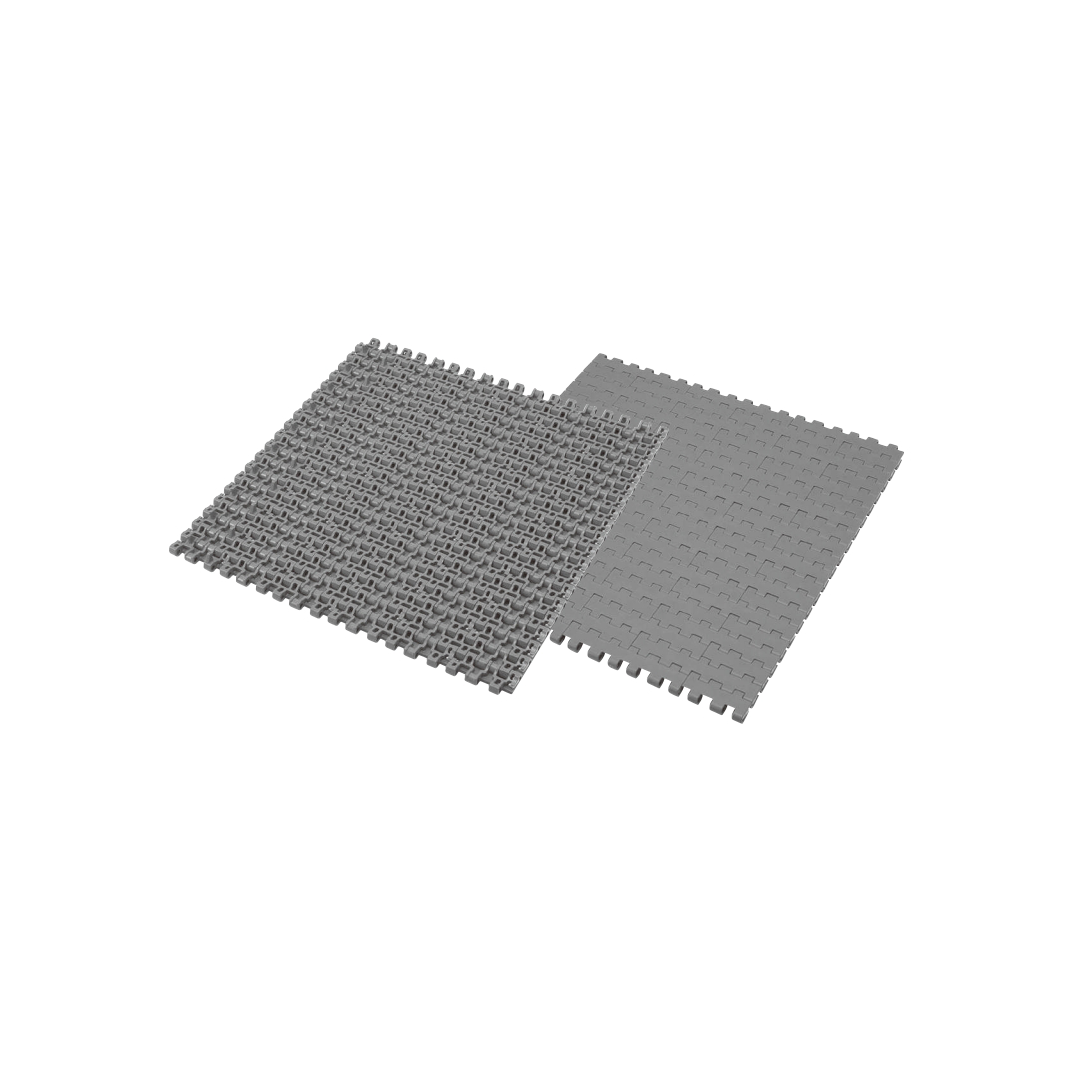

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1515G-W WT1515G-W500-ALF
โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1515G-W WT1515G-W500-ALF
TSUBAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,500.00 ฿
ราคาปกติ
ราคาโปรโมชัน
2,500.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1515G-W WT1515G-W500-ALF
TSUBAKI Plastic Modular Chain WT1515G-W เป็นโซลูชั่นที่ยอดเยี่ยมสำหรับอุตสาหกรรมที่ต้องการ ระบบลำเลียงพลาสติก ที่มีความยืดหยุ่นในการปรับขนาดความกว้าง สามารถลำเลียงผลิตภัณฑ์ได้หลากหลาย และมีความสะดวกในการออกแบบระบบที่มีการ ถ่ายโอนด้านข้าง ระหว่างสายพาน ด้วยคุณสมบัติที่ทำงานร่วมกับโซ่ TOD ได้อย่างมีประสิทธิภาพ ทำให้เป็นตัวเลือกที่น่าสนใจสำหรับ ระบบลำเลียง ที่ต้องการความคล่องตัวและลดการสูญเสีย หากคุณกำลังมองหา โซ่โมดูล่าพลาสติก คุณภาพสูงที่ปรับขนาดได้และรองรับการถ่ายโอนด้านข้าง TSUBAKI WT1515G-W คือคำตอบ
คุณสมบัติ
คุณสมบัติ
โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1515G-W: ปรับความกว้างได้ ลำเลียงอเนกประสงค์ ถ่ายโอนด้านข้างสะดวก
TSUBAKI Plastic Modular Chain รุ่น WT1515G-W เป็นโซ่ลำเลียงพลาสติกที่มีความยืดหยุ่นในการปรับความกว้าง โดยสามารถเลือกความกว้างได้ตามต้องการ เพิ่มขึ้นทีละ 50 มม. เช่นเดียวกับรุ่น WT1515-W ด้วยระยะพิตช์ 15 มม. ทำให้เหมาะสำหรับการลำเลียง ภาชนะขนาดเล็ก และ น้ำหนักเบา ได้อย่างมีประสิทธิภาพ นอกจากนี้ ยังสามารถใช้งานได้หลากหลายอุตสาหกรรม และมีคุณสมบัติพิเศษที่โดดเด่นคือ Tab Guide Attachment ทำให้เหมาะสำหรับ การออกแบบระบบลำเลียงที่มีการถ่ายโอนด้านข้าง (Side Transfer) ระหว่างสายพาน
คุณสมบัติเด่นของ TSUBAKI Plastic Modular Chain WT1515G-W:
- ปรับความกว้างได้ตามต้องการ (50 mm Increments): สามารถ เลือกความกว้างของโซ่ได้ตามความต้องการ โดยเพิ่มขึ้นทีละ 50 มม. เพิ่มความยืดหยุ่นในการออกแบบ ระบบลำเลียง ให้เหมาะสมกับขนาดผลิตภัณฑ์และพื้นที่ติดตั้ง
- ระยะพิตช์ 15 มม.: เหมาะสำหรับการลำเลียง ภาชนะขนาดเล็ก และ น้ำหนักเบา ได้อย่างราบรื่นและมั่นคง
- ใช้งานได้หลากหลายอุตสาหกรรม: เหมาะสำหรับการลำเลียง ขวดในอุตสาหกรรมเครื่องดื่ม และ ชิ้นส่วนเครื่องจักร รวมถึงผลิตภัณฑ์อื่นๆ
- เหมาะสำหรับระบบที่มีการถ่ายโอนด้านข้าง (Side Transfer): ด้วย Tab Guide Attachment ทำให้ โซ่ลำเลียง WT1515G-W เหมาะสำหรับการออกแบบ ระบบลำเลียง ที่มีการ ถ่ายโอนผลิตภัณฑ์ระหว่างสายพานในแนวขวาง (Side Transfer) ได้อย่างมีประสิทธิภาพ ช่วยให้การเคลื่อนย้ายผลิตภัณฑ์เป็นไปอย่างแม่นยำและลดการตกหล่น
- ใช้งานร่วมกับโซ่ TOD โดยไม่ต้องใช้ Dead Plate: เมื่อใช้งานร่วมกับ โซ่ TSUBAKI TOD (Top Overall Drive Chain) ช่วยให้ ไม่จำเป็นต้องใช้แผ่นรองตาย (Dead Plate) ในการถ่ายโอนผลิตภัณฑ์ระหว่างสายพาน ลดช่องว่างและทำให้การถ่ายโอนเป็นไปอย่างราบรื่น โดยมี ผลิตภัณฑ์ตกค้างน้อยลง
ประโยชน์ที่ได้รับจากการใช้ TSUBAKI Plastic Modular Chain WT1515G-W:
- ความยืดหยุ่นในการออกแบบระบบลำเลียง: ปรับความกว้างได้ตามต้องการ
- การลำเลียงภาชนะขนาดเล็กอย่างมีเสถียรภาพ: ลดความเสียหายของสินค้า
- ใช้งานได้หลากหลายอุตสาหกรรม: คุ้มค่าและอเนกประสงค์
- สะดวกสำหรับการถ่ายโอนด้านข้าง: เหมาะสำหรับระบบที่มีการเปลี่ยนทิศทางการลำเลียง
- การถ่ายโอนผลิตภัณฑ์ที่ราบรื่นเมื่อใช้ร่วมกับโซ่ TOD: ลดผลิตภัณฑ์ตกค้าง
Standard Chain
Standard Chain
| Material | มาตรฐาน | แรงเสียดทานต่ำ / ทนทานต่อการสึกหรอ | แรงเสียดทานต่ำ / ทนทานต่อการสึกหรอขั้นสูง | แรงเสียดทานต่ำ |
| วัสดุ | B, BL | LFW, LFG, LFB | ALF | NLF, WR |
| สีข้อต่อ | เทา, ฟ้า, ฟ้าอ่อน | ขาว, เขียว, น้ำตาล | ฟ้าอ่อน | เทาเข้ม, เขียวเข้ม |
| รับน้ำหนักสูงสุด kN/m (kgf/m) | 10.5 (1070) | 10.5 (1070) | 10.5 (1070) | 10.5 (1070) |
| มวลต่อหน่วยความยาว kg/m² | 6.7 | 6.7 | 6.7 | 6.7 |
| ความเร็วสูงสุด m/min | มีสารหล่อลื่น: 50 (50) /ไม่มีสารหล่อลื่น: 50 (30) | มีสารหล่อลื่น: 50 (50) /ไม่มีสารหล่อลื่น: 50 (30) | มีสารหล่อลื่น: 50 (50) /ไม่มีสารหล่อลื่น: 50 (30) | มีสารหล่อลื่น: 50 (50) /ไม่มีสารหล่อลื่น: 50 (30) |
| ช่วงอุณหภูมิใช้งาน °C | -20 ถึง (60) 80 | -20 ถึง (60) 80 | -20 ถึง (60) 80 | -20 ถึง (60) 80 |
| วัสดุสลักข้อต่อ | พลาสติกวิศวกรรมพิเศษ | พลาสติกวิศวกรรมพิเศษ | พลาสติกวิศวกรรมพิเศษ | พลาสติกวิศวกรรมพิเศษ |
| วัสดุปลั๊ก | โพลีอะซีตัล | โพลีอะซีตัล | โพลีอะซีตัล | โพลีอะซีตัล |
| สีปลั๊ก | เหลือง | เหลือง | เหลือง | เหลือง |
| Available | △, △, △ | △, ○, △ | ○ | △, △ |
High-Function Chain
High-Function Chain
| Material | ความเสียดทานต่ำ / ทนทานต่อการสึกหรอ | นำไฟฟ้า | ต้านทานแบคทีเรีย / เชื้อรา | ป้องกันไฟฟ้าสถิต | แรงเสียดทานปานกลาง | ทนทานต่อรังสีอัลตราไวโอเลต |
| สัญลักษณ์วัสดุ | HG | E | MWS | SE | MF | UVR |
| สีข้อต่อ | Navy blue | Black | Cream | Gray | Yellow | Light gray |
| แรงดึงสูงสุดที่ยอมรับได้ kN/m (kgf/m) | 10.5 (1070) | 8 (816) | 10.5 (1070) | 10.5 (1070) | 7.8 (796) | 10.5 (1070) |
| มวลของโซ่ kg/m² | 6.7 | 6.7 | 6.7 | 6.7 | 6.7 | 6.7 |
| ความเร็วสูงสุดที่ยอมรับได้ m/min (มีสารหล่อลื่น) | 50(50 | 50 (50) | 50 (50) | 50(50 | - | 50 (50) |
| ความเร็วสูงสุดที่ยอมรับได้ m/min (ไม่มีสารหล่อลื่น) | 50(30) | 50(30) | 50(30) | 50(30) | 50(30) | 50(30) |
| ช่วงอุณหภูมิใช้งาน °C | –20 to (60)80 | –20 to (60)80 | -20 ถึง (60) 80 | –20 to (60)80 | -20 ถึง 80 | -20 ถึง (60) 80 |
| วัสดุสลัก | Special engineering plastic | Special engineering plastic | Special engineering plastic | Special engineering plastic | Special engineering plastic | Special engineering plastic |
| วัสดุปลั๊ก | Polyacetal | Polyacetal | Polyacetal | Polyacetal | Polyacetal | Polyacetal |
| สีปลั๊ก | Yellow | Yellow | Yellow | Yellow | Yellow | Yellow |
| พร้อมใช้งาน | △ | △ | △ | △ | △ | △ หมายเหตุ: 5 |
หมายเหตุ:
- 1. “〇“: ผลิตภัณฑ์สั่งทำ “△“: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
- 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้าง ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตซึ่งแสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
- 3. ความเร็วที่อนุญาต (ค่าในวงเล็บ) ของโซ่แต่ละเส้นสำหรับผลิตภัณฑ์ที่ใช้แถบจมูกที่ทำจากโพลีเอทิลีนที่มีน้ำหนักโมเลกุลสูงมาก สำหรับผลิตภัณฑ์ที่มีแถบจมูกที่ทำจาก SJ-CNO (โพลีเอไมด์พิเศษ) ให้ใช้โดยไม่ต้องหล่อลื่น
- 4. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) สำหรับสภาพเปียก
- 5. เมื่อใช้สเตอร์โซ่ตัน WT-N1500-12T30 ให้ตั้งความยาวกุญแจของโมดูลจับสเตอร์พร้อมตัวติดแถบนำทางเป็น 20 มม.
- 6. เมื่อใช้สเตอร์โซ่ตัน WT-S1500 (ชนิดที่ผ่านการกลึง) ดุมจะต้องผ่านการกลึงเพื่อให้ได้เส้นผ่านศูนย์กลางที่เหมาะสม
- 7. จำนวนข้อต่อต่อหน่วย (ความกว้างของโซ่): 240 (กว้าง 100 ถึง 450), 120 (กว้าง 500 ถึง 1200), 100 (มากกว่า 1250)
Tsubaki Model Table
Tsubaki Model Table
| ความกว้างของโซ่ X | โซ่ชนิด Advanced low friction/Wear resistant ALF |
| 100 | WT1515G-W100-ALF |
| 150 | WT1515G-W150-ALF |
| 200 | WT1515G-W200-ALF |
| 250 | WT1515G-W250-ALF |
| 300 | WT1515G-W300-ALF |
| 350 | WT1515G-W350-ALF |
| 400 | WT1515G-W400-ALF |
| 450 | WT1515G-W450-ALF |
| 500 | WT1515G-W500-ALF |
| 550 | WT1515G-W550-ALF |
| 600 | WT1515G-W600-ALF |
| 650 | WT1515G-W650-ALF |
| 700 | WT1515G-W700-ALF |
| 750 | WT1515G-W750-ALF |
| 800 | WT1515G-W800-ALF |
| 850 | WT1515G-W850-ALF |
| 900 | WT1515G-W900-ALF |
| 950 | WT1515G-W950-ALF |
| 1000 | WT1515G-W1000-ALF |
หมายเหตุ:
- 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 50 มม. ความกว้างของโซ่ที่กว้างกว่า 1,000 มม. ก็มีจำหน่ายเช่นกัน ติดต่อตัวแทน Tsubaki เพื่อขอข้อมูลเพิ่มเติม
- 2. ความกว้างของโซ่ X คือความกว้างมาตรฐานและความกว้างจริงของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายคือประมาณ -0.5% (ที่อุณหภูมิแวดล้อม 20°C) ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของการขยายและหดตัวของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้าย ซึ่งจะได้รับผลกระทบจากอุณหภูมิแวดล้อมคือ 0.00012/°C ที่อุณหภูมิ 20°C
- 3. ต้องใช้โซ่ที่มีความกว้างแคบกว่า 1,000 มม. เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C โซ่ที่มีความกว้างมากกว่า 1,000 มม. จะต้องมีความตึงของโซ่ไม่เกิน 80% ของหมุดสูงสุดในกรณีที่เปลี่ยนหมุดด้วยหมุดที่ทำจากโพลีโพรพีลีนWT1515G-W ที่มีความกว้างโซ่ 50 มม.
- 4. เลือกประเภทความกว้างแม่พิมพ์ของ WT1515G-M50 สำหรับ
- 5. ตำแหน่งการติดตั้งแถบนำทางของ WT1515G-W100 แตกต่างจากตำแหน่งของ WT1515G-M101
