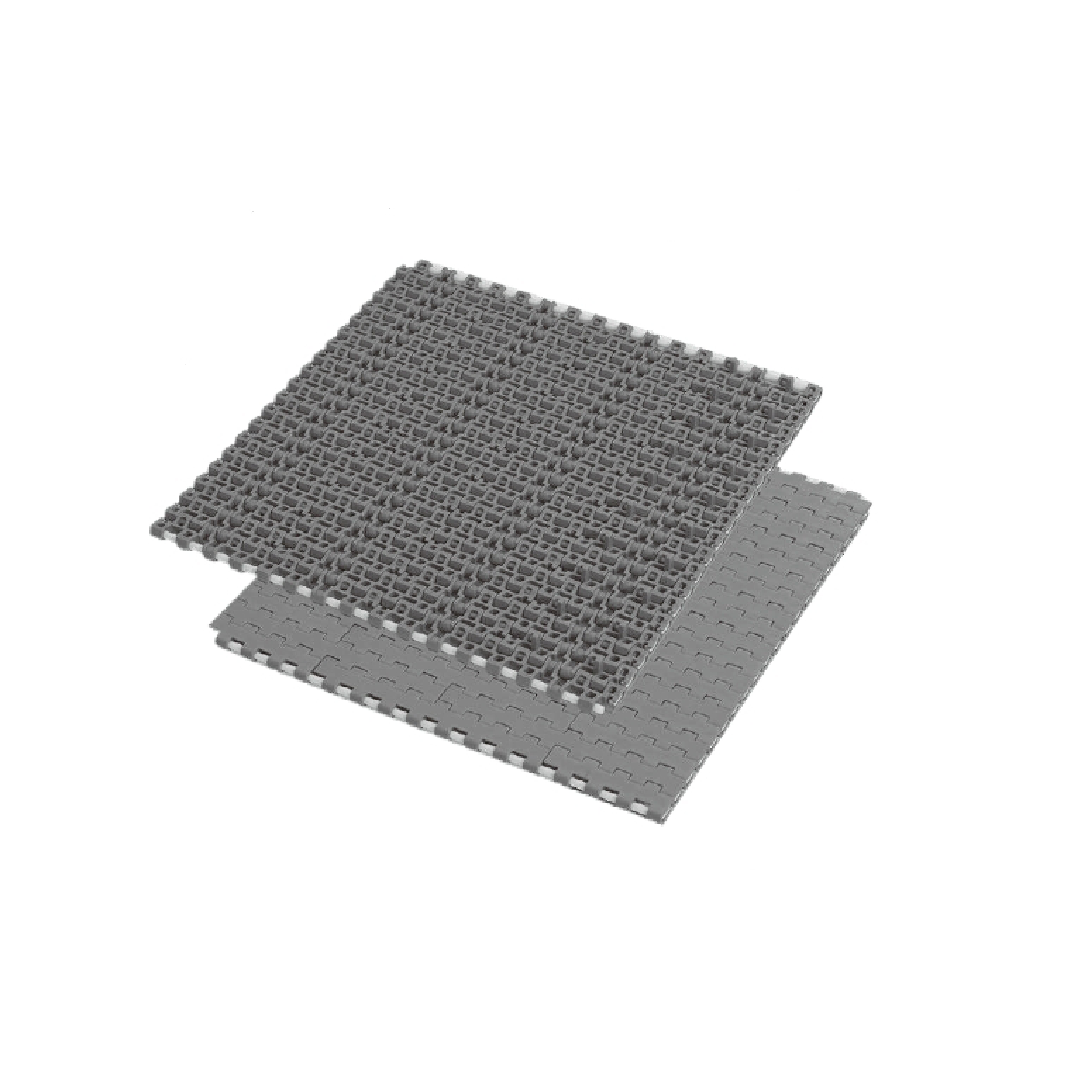

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1505GTO-K WT1505GTO-K39-ALF
โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1505GTO-K WT1505GTO-K39-ALF
TSUBAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,253.00 ฿
ราคาปกติ
ราคาโปรโมชัน
2,253.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1505GTO-K WT1505GTO-K39-ALF
TSUBAKI Plastic Modular Chain WT1505GTO-K เป็นโซลูชั่นที่ยอดเยี่ยมสำหรับอุตสาหกรรมที่ต้องการ ระบบลำเลียงพลาสติก ที่มีหน้ากว้างสำหรับการจัดการวัสดุจำนวนมาก และยังสามารถลำเลียงภาชนะขนาดเล็กได้อย่างมีประสิทธิภาพ โดยมีคุณสมบัติพิเศษของ ขอบเพลทที่ยื่นออกมา ทำให้การถ่ายโอนผลิตภัณฑ์ในแนวตั้งฉากเป็นไปอย่างราบรื่น เหมาะสำหรับ ระบบลำเลียง ที่มีการเปลี่ยนทิศทางบ่อยครั้ง หากคุณกำลังมองหา โซ่โมดูล่าพลาสติก คุณภาพสูงสำหรับการจัดการวัสดุและต้องการความสะดวกในการถ่ายโอนมุมฉาก TSUBAKI WT1505GTO-K คือตัวเลือกที่ตอบโจทย์
คุณสมบัติ
คุณสมบัติ
โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1505GTO-K: หน้ากว้างพิเศษ ลำเลียงจำนวนมาก ถ่ายโอนมุมฉากราบรื่น
TSUBAKI Plastic Modular Chain รุ่น WT1505GTO-K เป็นโซ่ลำเลียงพลาสติกที่ออกแบบมาสำหรับการจัดการวัสดุจำนวนมาก (Mass Handling) ด้วยโครงสร้างหน้ากว้างที่เกิดจากการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (Brick-Layered Array) เช่นเดียวกับรุ่น WT1505-K แต่มีคุณสมบัติเพิ่มเติมที่โดดเด่นคือ ขอบเพลทที่ยื่นออกมา (Extended Plate Edges) ซึ่งช่วยให้การถ่ายโอนผลิตภัณฑ์ในแนวตั้งฉากเป็นไปอย่างราบรื่นยิ่งขึ้น นอกจากนี้ ยังคงมีระยะพิตช์ 15 มม. ทำให้เหมาะสำหรับการลำเลียงภาชนะขนาดเล็กและน้ำหนักเบา
คุณสมบัติเด่นของ TSUBAKI Plastic Modular Chain WT1505GTO-K:
- การจัดการวัสดุจำนวนมาก (Mass Handling): โครงสร้าง หน้ากว้างพิเศษ จากการรวมกันของ โมดูลกว้าง และ โมดูลแคบ ในการจัดเรียงแบบ ก่ออิฐ (Brick-Layered Array) ช่วยให้สามารถลำเลียง วัสดุจำนวนมาก ได้อย่างมั่นคงและมีประสิทธิภาพ เหมาะสำหรับอุตสาหกรรมที่มีปริมาณการผลิตสูง
- ระยะพิตช์ 15 มม.: ระยะพิตช์ 15 มม. เหมาะสำหรับการลำเลียง ภาชนะขนาดเล็ก และ น้ำหนักเบา ได้อย่างราบรื่น ลดการสั่นสะเทือนและการพลิกคว่ำของสินค้า
- ขอบเพลทที่ยื่นออกมา (Extended Plate Edges): คุณสมบัติพิเศษของรุ่น WT1505GTO-K คือ ขอบเพลทที่ยื่นออกมา ซึ่งออกแบบมาเพื่อ อำนวยความสะดวกในการถ่ายโอนผลิตภัณฑ์ในแนวตั้งฉาก (Smoother Right-Angle Transfers) ช่วยให้การเปลี่ยนทิศทางการลำเลียงเป็นไปอย่างนุ่มนวล ลดการสะดุดหรือการติดขัดของสินค้าบริเวณจุดถ่ายโอน
- น้ำหนักเบาและง่ายต่อการจัดการ: ผลิตจาก พลาสติกทั้งหมด (All Plastic-Made Chain) ทำให้ โซ่ลำเลียง WT1505GTO-K มี น้ำหนักเบา และ ง่ายต่อการจัดการ ในการติดตั้ง บำรุงรักษา และทำความสะอาด ช่วยลดภาระในการทำงานและประหยัดเวลา
ประโยชน์ที่ได้รับจากการใช้ TSUBAKI Plastic Modular Chain WT1505GTO-K:
- ประสิทธิภาพในการจัดการวัสดุจำนวนมาก: รองรับการผลิตที่มีปริมาณสูง
- การลำเลียงภาชนะขนาดเล็กอย่างมีเสถียรภาพ: ลดความเสียหายของสินค้า
- การถ่ายโอนผลิตภัณฑ์มุมฉากที่ราบรื่น: ลดการติดขัดบริเวณจุดเปลี่ยนทิศทาง
- น้ำหนักเบาและการจัดการที่ง่าย: สะดวกในการติดตั้งและบำรุงรักษา
- ความทนทานและอายุการใช้งานยาวนาน: ตามมาตรฐานผลิตภัณฑ์ TSUBAKI
Standard Chain
Standard Chain
| Material | Standard | Low friction/Wear resistant | Advanced low friction/ Wear resistant | Low friction |
| Material mark | -/B / BL | LFW / LFG / LFB | ALF | NLF /WR |
| Link color | Gray | Blue / Sky blue / White / Green / Brown | Light blue | Dark gray/Dark green |
| Max. allowable load kN/m {kgf/m} | 10.5 {1070} | 10.5 {1070} | 10.5 {1070} | 10.5 {1070} |
| Chain mass kg/m² | 6.7 | 6.7 | 6.7 | 6.7 |
| Max. allowable speed m/min (With lube) | 50(50) | 50(50) | 50(50) | 50(50) |
| Max. allowable speed m/min (No lube) | 50(30) | 50(30) | 50(30) | 50(30) |
| Operating temperature range °C | -20 to (60)80 | -20 to (60)80 | -20 to (60)80 | -20 to (60)80 |
| Pin material | Special engineering plastic | Special engineering plastic | Special engineering plastic | Special engineering plastic |
| Plug material | Polyacetal | Polyacetal | Polyacetal | Polyacetal |
| Plug color | Yellow | Yellow | Yellow | Yellow |
| Available | △/△/△ | △/○ Note: 7 /△ | ○/ Note: 7 | ○ Note: 7 /△ |
High-Function Chain
High-Function Chain
| คุณสมบัติ | แรงเสียดทานต่ำ / ทนทานต่อการสึกหรอ | ทนทานต่ออุณหภูมิสูง | นำไฟฟ้า | ต้านเชื้อแบคทีเรีย / ต้านทานเชื้อรา | ป้องกันไฟฟ้าสถิต | แรงเสียดทานปานกลาง | ทนทานต่อรังสีอัลตราไวโอเลต |
| วัสดุ | HG | HTW | E | MWS | SE | MF | UVR |
| สีข้อต่อ | น้ำเงินเข้ม | ขาว | ดำ | ครีม | เทา | เหลือง | เหลืองอ่อน |
| รับน้ำหนักสูงสุด kN/m (kgf/m) | 10.5 (1070) | 4.25 (434) | 8.0 (816) | 10.5 (1070) | 10.5 (1070) | 7.8 (796) | 10.5 (1070) |
| มวลต่อหน่วยความยาว kg/m² | 6.7 | 4.5 | 6.7 | 6.7 | 6.7 | 6.7 | 6.7 |
| ความเร็วสูงสุด m/min | มีสารหล่อลื่น: 50 (50) <br> ไม่มีสารหล่อลื่น: 30 | 50 (30) | 50 | 50 (50) | 50 (30) | 30 (30) | 50 (50) |
| ช่วงอุณหภูมิใช้งาน °C | -20 ถึง 60 (80) | 5 ถึง 105 | -20 ถึง 60 (80) | -20 ถึง 60 (80) | -20 ถึง 80 | -20 ถึง 80 | -20 ถึง 60 (80) |
| วัสดุสลักข้อต่อ | พลาสติกวิศวกรรมพิเศษ | โพลีโพรพิลีน | พลาสติกวิศวกรรมพิเศษ | พลาสติกวิศวกรรมพิเศษ | พลาสติกวิศวกรรมพิเศษ | พลาสติกวิศวกรรมพิเศษ | พลาสติกวิศวกรรมพิเศษ |
| วัสดุปลั๊ก | โพลีอะซีตัล | โพลีโพรพิลีน | โพลีอะซีตัล | โพลีอะซีตัล | โพลีอะซีตัล | โพลีอะซีตัล | โพลีอะซีตัล |
| สีปลั๊ก | เหลือง | เหลือง | ฟ้า | เหลือง | - | เหลือง | - |
| มีจำหน่าย | △ | △ | △ | △ | △ | △ | △ |
หมายเหตุ
- "○": Made-to-order products (RFQ) ไม่สามารถสั่งผลิตสำหรับโซ่อื่นๆ ที่ไม่ได้ระบุในตารางนี้
- ค่ารับน้ำหนักสูงสุดที่ระบุไว้เป็นค่าสำหรับอุณหภูมิปกติ (20°C) เมื่อแรงกระทำสม่ำเสมอตลอดพื้นผิวของโซ่ในทิศทางตามความกว้าง ค่าจะแตกต่างกันไปขึ้นอยู่กับสภาวะการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดอ้างอิงถึงแผนภาพโหลด สำหรับค่ารับน้ำหนักสูงสุดที่อนุญาตให้กระทำบนโซ่ 1 เมตร ให้คำนวณโดยการคูณค่าสูงสุดที่ระบุต่อเมตรด้วยความกว้างของโซ่
- ค่าความเร็วสูงสุด (ค่าในวงเล็บ) สำหรับโซ่แต่ละชนิดคือค่าสำหรับผลิตภัณฑ์ที่มีแผ่นรองโซ่ทำจากโพลีเอทิลีนน้ำหนักโมเลกุลสูงพิเศษ สำหรับผลิตภัณฑ์ที่ไม่มีแผ่นรองโซ่ โปรดใช้อัตราการหล่อลื่น SJ/CNO (โพลีอะไมด์พิเศษ) โดยไม่ต้องหล่อลื่น
- ช่วงอุณหภูมิใช้งาน (ค่าในวงเล็บ) สำหรับสภาวะที่เปียกชื้น
- เมื่อใช้ชุดเฟืองโซ่ WTN1500-12T30 ให้ตั้งค่าตัวกั้นโซ่ที่ประกบเข้ากับโมดูลตัวกั้นด้านข้าง
- จำนวนข้อต่อต่อหน่วยความยาว (ความยาวโซ่): 240 ข้อ (K09 ถึง 18), 120 ข้อ (K21 ถึง 48), 100 ข้อ (K51)
- โซ่ที่มีความยาวตั้งแต่ 1,607.2 มม. (K63) ถึง 1,835.8 มม. (K72) : "△" Made-to-order products (RFQ)
- เฟืองโซ่สำหรับซีรีส์ BTS ไม่มีจำหน่าย
Tsubaki Model Table
Tsubaki Model Table
| Chain width X | Advanced low friction/Wear resistant ALF |
| 235.6 | WT1505GTO-K09-ALF |
| 311.8 | WT1505GTO-K12-ALF |
| 388 | WT1505GTO-K15-ALF |
| 464.2 | WT1505GTO-K18-ALF |
| 540.4 | WT1505GTO-K21-ALF |
| 616.6 | WT1505GTO-K24-ALF |
| 692.8 | WT1505GTO-K27-ALF |
| 769 | WT1505GTO-K30-ALF |
| 845.2 | WT1505GTO-K33-ALF |
| 921.4 | WT1505GTO-K36-ALF |
| 997.6 | WT1505GTO-K39-ALF |
| 1073.8 | WT1505GTO-K42-ALF |
| 1150 | WT1505GTO-K45-ALF |
| 1226.2 | WT1505GTO-K48-ALF |
| 1302.4 | WT1505GTO-K51-ALF |
| 1378.6 | WT1505GTO-K54-ALF |
| 1454.8 | WT1505GTO-K57-ALF |
| 1531 | WT1505GTO-K60-ALF |
| 1607.2 | WT1505GTO-K63-ALF |
| 1683.4 | WT1505GTO-K66-ALF |
| 1759.6 | WT1505GTO-K69-ALF |
| 1835.8 | WT1505GTO-K72-ALF |
หมายเหตุ
- 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 3 นิ้ว (76.2 มม.) ความกว้างที่กำหนดเองหรือความกว้างที่กว้างกว่า 1,828.8 มม. ติดต่อตัวแทน Tsubaki สำหรับข้อมูลเพิ่มเติม
- 2. ความกว้างของโซ่ X คือความกว้างที่กำหนดและความกว้างจริงอยู่ที่ประมาณ –-0.6% (ที่อุณหภูมิแวดล้อม 20°C) สำหรับโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้าย ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของทั้งการขยายและหดตัวที่จะได้รับผลกระทบจากอุณหภูมิแวดล้อมของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายคือ 0.00012/°C และ 0.00011/°C สำหรับซีรีส์ HTW ที่อุณหภูมิ 20°C
- 3. ต้องใช้โซ่ที่มีความกว้างแคบกว่า 1,828.8 มม. เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C ความกว้างของโซ่ที่มากกว่า 1,828.8 มม. จะสามารถใช้ได้ภายใต้ 80% ของความตึงสูงสุดของโซ่ในกรณีที่เปลี่ยนหมุดด้วยหมุดที่ทำจากโพลีโพรพีลีน
