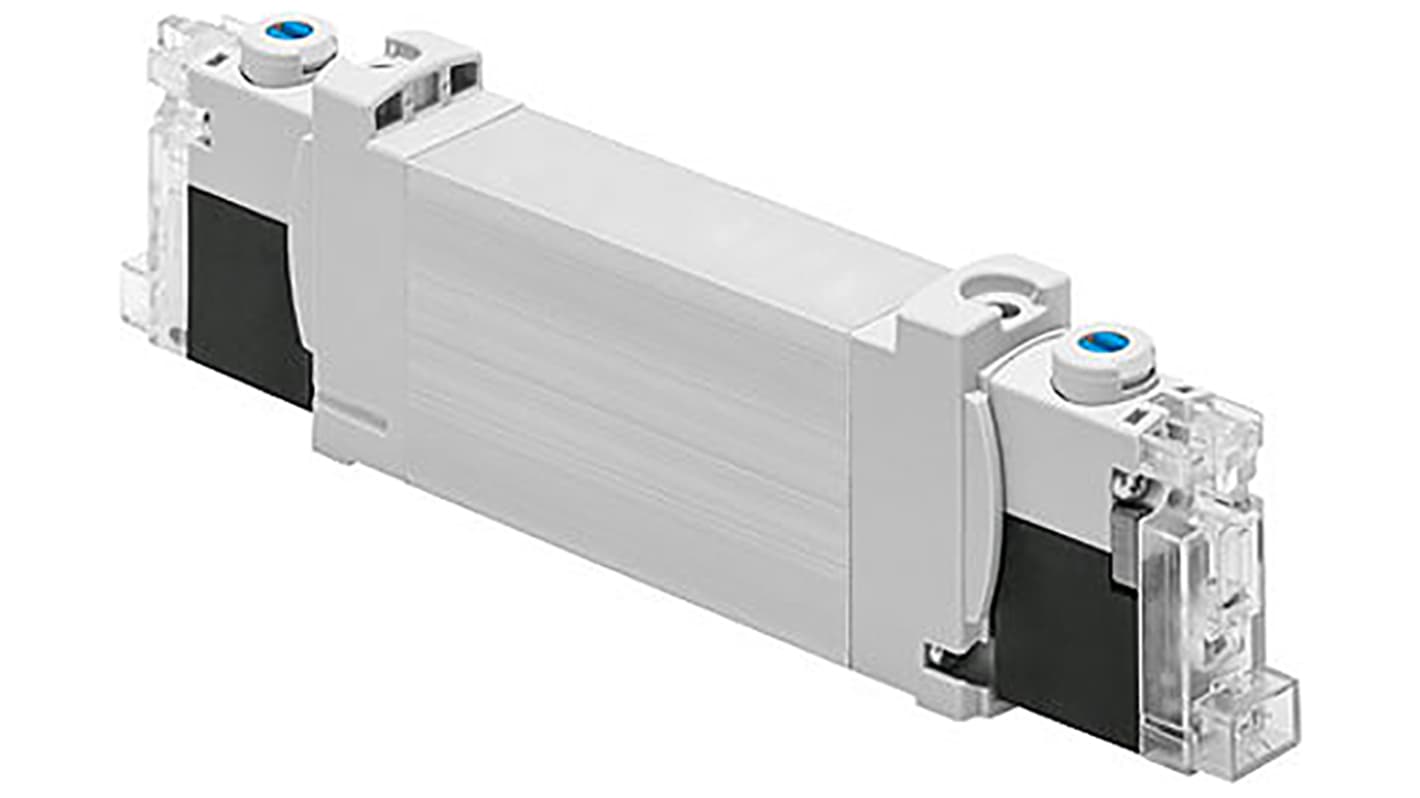

โซลินอยด์วาล์ว FESTO VUVG-B10-T32U-MZT-F-1T1L

โซลินอยด์วาล์ว FESTO VUVG-B10-T32U-MZT-F-1T1L วาล์วควบคุมทิศทางลมดีไซน์ล้ำสมัยที่ตอบโจทย์ความกะทัดรัดแต่เต็มไปด้วยสมรรถนะ ระบบโซลินอยด์ภายในถูกปรับปรุงให้ทำงานโดยใช้พลังงานต่ำ ลดภาระของแหล่งจ่ายไฟในตู้คอนโทรล แบรนด์ FESTO ใช้วัสดุผิวสัมผัสสปูลที่ลื่นพิเศษ ลดการเกิดแรงเสียดทานภายในและเพิ่มความฉับไวในการตอบสนอง ทำให้เหมาะกับงานที่ต้องการความแม่นยำสูง เช่น ระบบคัดแยกหรือแขนกลประกอบชิ้นงาน การออกแบบที่ผสานความลงตัวนี้ช่วยยกระดับความเร็วของเครื่องจักรและมอบผลลัพธ์การทำงานที่แม่นยำและคงที่ตลอดเวลา

คุณสมบัติ

• รองรับแรงดันใช้งานสูงสุด 13 bar เพื่อความเสถียรของระบบ
• อัตราการไหลคงที่ 1400 ลิตรต่อนาที ช่วยเพิ่มประสิทธิภาพการตอบสนอง
• วัสดุซีล NBR เกรดอุตสาหกรรม ทนทานต่อการกัดกร่อนในสภาพแวดล้อมเฉพาะ A
• ผ่านการทดสอบมาตรฐาน IP65 ป้องกันฝุ่นและละอองน้ำได้ดีเยี่ยม
• ออกแบบให้มีอายุการใช้งานยาวนานกว่า 95 ล้านรอบการทำงาน

ข้อมูลจำเพาะ

• ประเภทวาล์ว: วาล์ว 3/2 ทาง ปกติเปิด (NO) ขนาดหน้ากว้าง 10 มม.
• ขนาดพอร์ต: ชนิดเสียบสายรวดเร็วในตัว
• การควบคุม: โซลินอยด์เดี่ยวพร้อมสปริงรีเซ็ตและไฟ LED
• แรงดันใช้งาน: 1.5 ถึง 8 บาร์ อัตราการไหลสม่ำเสมอ
• การติดตั้ง: รองรับการเรียงต่อกันบนแผ่นเพลทหลายสถานี

Specifications
Manufacturer Series	VUVG
Mounting Style	Manifold
Function	2x3/2 Closed, Monostable
Actuation Type	Electrical
Model Number p	573414
Technical Data
Valve function	2x3/2-way, open, monostable
Type of actuation	Electric
Valve size	10 mm
Standard nominal flow rate	130 l/min
pneumatic working port	Flange
Operating voltage	24V DC
Operating pressure	-0.09 MPa ... 1 MPa
Operating pressure	-0.9 bar ... 10 bar
Design	Piston gate valve
Type of reset	Mechanical spring
Approval	c UL us - Recognized (OL)
Degree of protection	IP40
Exhaust-air function	Witd flow control option
Sealing principle	Soft
Mounting position	optional
Manual override	Detenting / Non-detenting
Type of piloting	Pilot actuated
Pilot air supply	External
Flow direction	Reversible
Symbol	00992946
lap	Positive overlap
Variants	Metals witd copper, zinc or nickel as main constituent are excluded from use. Exceptions are nickel in steel, chemically nickel-plated surfaces, printed circuit boards, cables, electrical plug connectors and coils.
Signal status display	LED
Pilot pressure	0.2 MPa ... 0.8 MPa
Pilot pressure	2 bar ... 8 bar
Max. switching frequency	3 Hz
Switching time off	20 ms
Switching time on	10 ms
Duty cycle	100%
Max. positive test pulse witd 0 signal	1600 µs
Max. negative test pulse witd 1 signal	3000 µs
Characteristic coil data	22 V DC: 1.0 W
Permissible voltage fluctuations	=+/- 10 %
Operating medium	Compressed air to ISO 8573-1:2010 [7:4:4]
Note on operating and pilot medium	Lubricated operation possible (in which case lubricated operation will always be required)
Vibration resistance	Transport application test witd severity level 2 to FN 942017-4 and EN 60068-2-6
Shock resistance	Shock test witd severity level 2 to FN 942017-5 and EN 60068-2-27
Corrosion resistance class CRC	0 - No corrosion stress
LABS (PWIS) conformity	VDMA24364 zone III
Suitability for tde production of Li-ion batteries	Metals witd more tdan 1% copper, zinc or nickel by mass are excluded from use. Exceptions are nickel in steel, chemically nickel-plated surfaces, printed circuit boards, cables, electrical plug connectors and coils
Cleanroom class	Class 6 according to ISO 14644-1
Media temperature	-5 °C ... 60 °C
Pilot medium	Compressed air to ISO 8573-1:2010 [7:4:4]
Ambient temperature	-5 °C ... 60 °C
Product weight	59 g
Electrical connection	Via sub-base
Type of mounting	On manifold rail
Note on materials	RoHS-compliant
Material seals	HNBR / NBR
Material housing	Wrought aluminium alloy

ข้อมูลทางเทคนิค

• ฟังก์ชันการทำงานแบบ 3/2 ทาง เหมาะสำหรับรหัสสินค้า VUVG-B10-T32U-MZT-F-1T1L
• ขนาดพอร์ตเชื่อมต่อยืดหยุ่นตามมาตรฐานโรงงาน ออกแบบมาให้รองรับซีรีส์ VUVG (รหัสอ้างอิงลำดับ 2)
• การออกแบบโครงสร้างกะทัดรัด (Compact size) ช่วยประหยัดพื้นที่ติดตั้ง เพิ่มประสิทธิภาพสำหรับระบบของรุ่น VUVG (รหัสอ้างอิงลำดับ 9)
• อัตราการไหลทดสอบที่สภาวะมาตรฐานสำหรับโมเดลนี้มีความโดดเด่นเฉพาะตัว (ลำดับรายการ 46)
• ควบคุมด้วยโซลินอยด์เดี่ยว (Single Solenoid) พร้อมสปริงรีเทิร์น สำหรับรหัสชิ้นส่วน VUVG-B10-T32U-MZT-F-1T1L

เอกสารข้อมูล

โซลินอยด์วาล์ว FESTO VUVG-B10-T32U-MZT-F-1T1L Data Sheet
