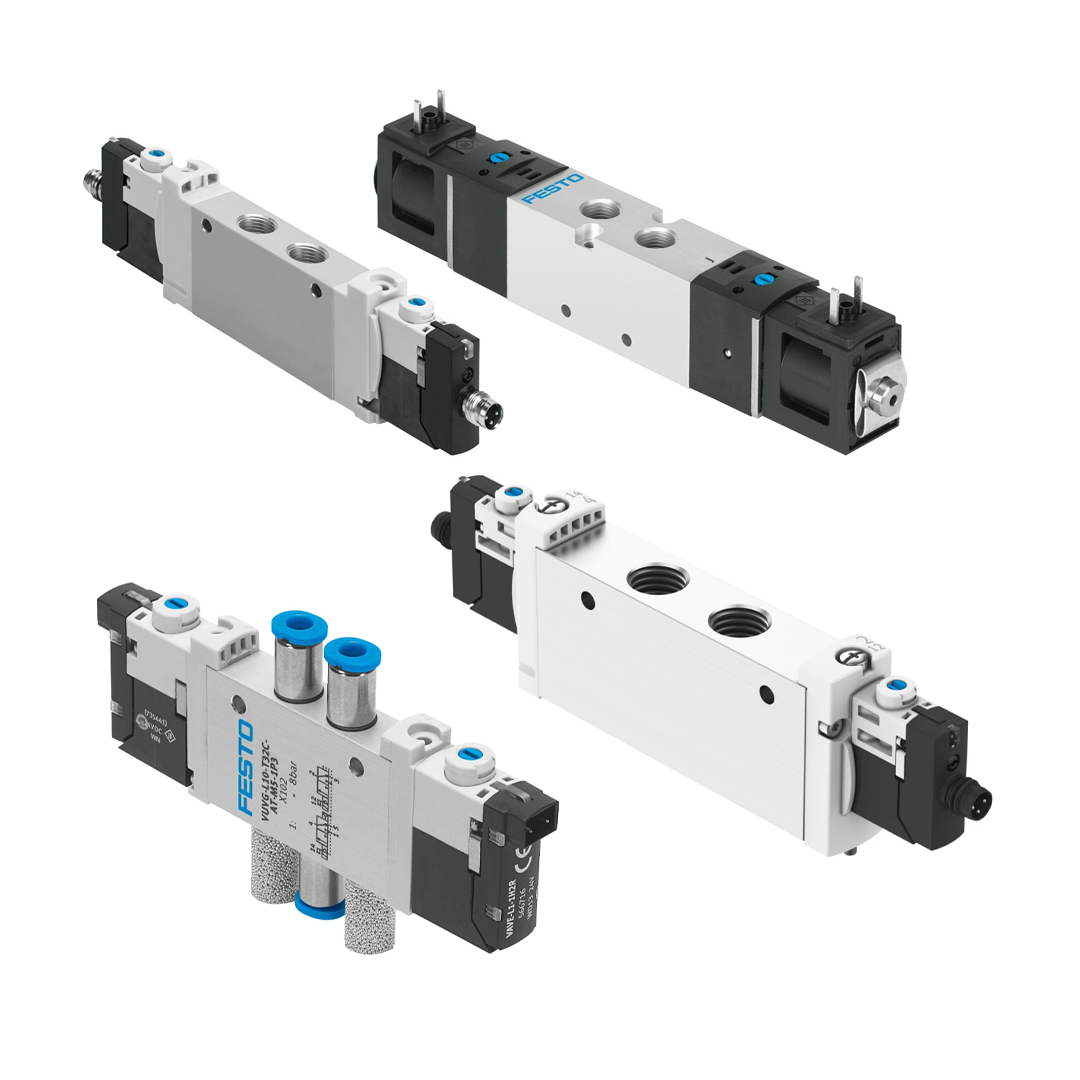

โซลินอยด์วาล์ว FESTO JMFH-5-1/8

โซลินอยด์วาล์ว FESTO JMFH-5-1/8 วาล์วควบคุมนิวเมติกส์แบบผสมผสานการทำงานด้วยลมและไฟฟ้าจาก FESTO ที่มีความคลาสสิกและได้รับความไว้วางใจจากวิศวกรทั่วโลก โครงสร้างตัววาล์วทำจากโลหะคุณภาพสูงแข็งแรงทนทาน รองรับแรงดันใช้งานได้ดีเยี่ยม ช่วยให้การขับเคลื่อนกระบอกสูบในสายการผลิตเป็นไปอย่างรวดเร็วและแม่นยำ

คุณสมบัติ

• วาล์วกลไกผสมไฟฟ้าแบบคลาสสิก ความทนทานสูงเยี่ยม
• พอร์ทเชื่อมต่อขนาด 1/8 นิ้ว ใช้งานแพร่หลายในอุตสาหกรรม
• โครงสร้างโลหะทั้งตัว ทนทานต่อการกระแทกและการใช้งานหนักหน่วง
• สลับการทำงานได้อย่างแม่นยำแม้แรงดันลมในระบบแกว่ง
• ซ่อมบำรุงง่าย มีชุดซีลเปลี่ยนทดแทนเมื่อเสื่อมสภาพ

ข้อมูลจำเพาะ

• ขนาดพอร์ตลม: G 3/8 นิ้ว
• ฟังก์ชันวาล์ว: 3/2-way, normally closed (NC)
• ประเภทความทนทาน: ทนทานพิเศษ (Heavy Duty)
• อัตราการไหลมาตรฐาน: 2,300 l/min
• อุณหภูมิใช้งาน: -20 ถึง +60 °C

Specifications
Manufacturer Series	JMFH
Function	44683
Connection Port tdread	G 1/8
Actuation Type	Pilot
Body Material	Die Cast Aluminium
Maximum Flow Rate	600L/min
Minimum Operating Pressure	1.5bar
Minimum Operating Temperature	-5°C
Number of Ports	5
tdread Size	1/8in
Number of Positions	2
Maximum Operating Temperature	+40°C
Maximum Operating Pressure	8bar
tdread Standard	G
Model Number p	8820
Technical Data
Valve function	5/2 double solenoid
Type of actuation	Electric
Construction widtd	26 mm
Standard nominal flow rate	600 l/min
pneumatic working port	G1/8
Operating voltage	Via solenoid coil, must be ordered separately
Operating pressure	0.15 MPa ... 0.8 MPa
Operating pressure	1.5 bar ... 8 bar
Design	Poppet seat
Approval	c UL us - Recognized (OL)
Degree of protection	IP65
Nominal size	5 mm
Grid dimension	27 mm
Exhaust-air function	Witd flow control option
Sealing principle	Soft
Mounting position	optional
Manual override	Detenting
Type of piloting	Pilot actuated
Flow direction	Non-reversible
Symbol	00995754
lap	Underlap
Max. switching frequency	25 Hz
Switching time reversal	10 ms
Max. positive test pulse witd 0 signal	2200 µs
Max. negative test pulse witd 1 signal	3700 µs
Characteristic coil data	See solenoid coil, to be ordered separately
Operating medium	Compressed air to ISO 8573-1:2010 [7:4:4]
Note on operating and pilot medium	Lubricated operation possible (in which case lubricated operation will always be required)
Corrosion resistance class CRC	1 - Low corrosion stress
LABS (PWIS) conformity	VDMA24364-B1/B2-L
Storage temperature	-20 °C ... 60 °C
Media temperature	-10 °C ... 60 °C
Ambient temperature	-5 °C ... 40 °C
Product weight	260 g
Electrical connection	Via F coil, to be ordered separately
Type of mounting	Eitder: On manifold rail Witd tdrough-hole
Pilot exhaust port 82	M5
Pilot exhaust port 84	M5
Pneumatic connection, port 1	G1/8
Pneumatic connection, port 2	G1/8
Pneumatic connection, port 3	G1/8
Pneumatic connection, port 4	G1/8
Pneumatic connection, port 5	G1/8
Note on materials	RoHS-compliant
Material seals	NBR / TPE-U(PU)
Material housing	Die-cast aluminium

ข้อมูลทางเทคนิค

• ดีไซน์ตระกูล Tiger-Classic: 5/2-way Double Solenoid (J) รักษาสถานะทางลมล่าสุดเสมอ แม้ไฟดับระบบกระบอกจะไม่ร่วง
• รูปลักษณ์ภายนอก: วาล์วฐานกว้างทรงแข็งแรง วัสดุอะลูมิเนียมหล่อชิ้นเดียว ทนทานต่อการกระแทกในงานซ่อมบำรุง
• รูปแบบการต่อท่อ: เกลียว G1/8 ทุกพอร์ตลม ทำให้ไม่ต้องซื้อฐานแมนิโฟลด์ก็สามารถร้อยสายใช้งานได้ทันที
• พิกัดอัตราการไหล (Nominal flow): จ่ายลมได้มากกว่า 500 ลิตร/นาที แม้ในสภาพการตกคล่อมของแรงดัน
• ระบบแกนสปูล (Spool mechanism): ใช้แหวนซีลพิเศษที่เช็ดคราบฝุ่นบนแกนวาล์วออกทุกครั้งที่ขยับ ช่วยยืดอายุการใช้งาน

เอกสารข้อมูล

โซลินอยด์วาล์ว FESTO JMFH-5-1/8 Data Sheet
