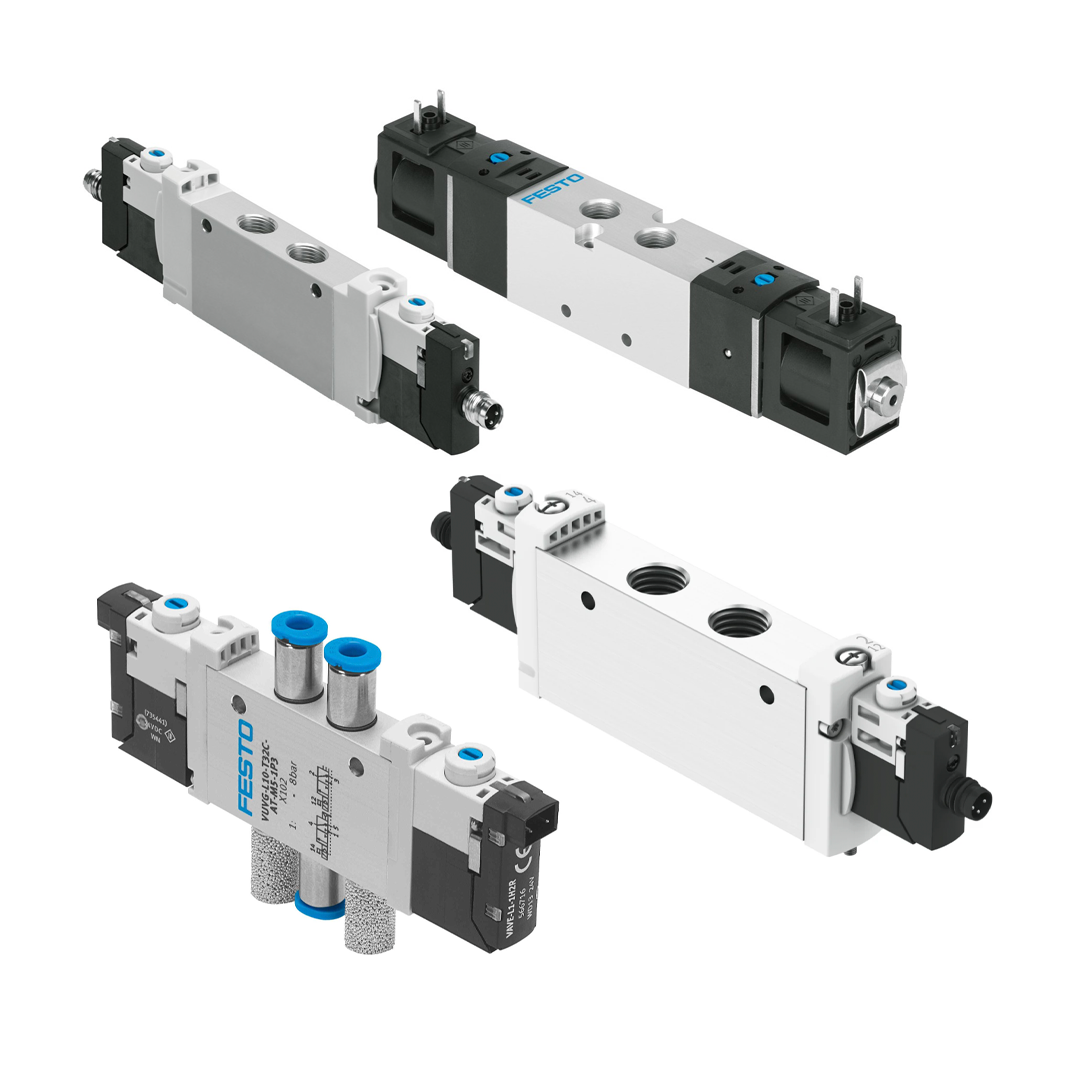

โซลินอยด์วาล์ว FESTO CPE14-M1BH-5L-1/8

โซลินอยด์วาล์ว FESTO CPE14-M1BH-5L-1/8 วาล์วควบคุมอัจฉริยะจากแบรนด์ Festo ที่เน้นการออกแบบให้มีขนาดกะทัดรัดแต่มอบสมรรถนะการไหลที่ยอดเยี่ยม เหมาะสำหรับติดตั้งในพื้นที่จำกัดแต่ต้องการความเร็วในการตอบสนองสูง โดดเด่นด้วยอายุการใช้งานที่ยาวนานและการใช้พลังงานต่ำ ช่วยประหยัดต้นทุนในระยะยาว พร้อมทั้งรักษามาตรฐานความเสถียรให้แก่ระบบควบคุมนิวเมติกส์ในสายการผลิตอัตโนมัติ

คุณสมบัติ

• วาล์วไฟฟ้าขนาดจิ๋ว (Compact Size) ประหยัดพื้นที่ติดตั้งในเครื่องจักรขนาดเล็ก
• พอร์ตเชื่อมต่อลมออกขนาดมาตรฐาน G 1/8 นิ้ว ต่อใช้งานกับสายลมทั่วไปสะดวก
• เวลาตอบสนองในการสลับทางลมเร็วมาก เหมาะกับงานความเร็วสูง
• ใช้พลังงานไฟฟ้าในการขับเคลื่อนต่ำมาก ลดการสูญเสียพลังงานในระบบ
• โครงสร้างตัวถังอลูมิเนียมชุบอโนไดซ์ป้องกันรอยขีดข่วนและสนิม

ข้อมูลจำเพาะ

• ประเภทวาล์ว: โซลินอยด์วาล์วขนาดเล็กพิเศษ ชนิด 3/2 ทาง แบบโยกกลับด้วยสปริง
• ขนาดเกลียวพอร์ต: ข้อต่อลมขนาดมาตรฐาน G 1/8 นิ้ว เชื่อมต่อกับข้อต่อง่าย
• ลักษณะการติดตั้ง: นิยมใช้ประกอบร่วมกับฐานวาล์ว (Subbase) หรือชุดประกอบหลายตัว
• อัตราการกินไฟ: ใช้พลังงานไฟฟ้าต่ำมาก เหมาะสำหรับระบบควบคุมแรงดันต่ำ
• วัสดุโครงสร้าง: อลูมิเนียมอัลลอยด์น้ำหนักเบาผ่านกระบวนการชุบผิวแข็ง

Specifications
Manufacturer Series	CPE
Mounting Style	tdrough Hole
Function	44683
Connection Port tdread	G 1/8
Actuation Type	Electrical
Solenoid Fitted	Yes
Body Material	Aluminium
Maximum Flow Rate	800L/min
Solenoid Voltage	24V dc
Solenoid Power Consumption	1.28W
Minimum Operating Pressure	3bar
Minimum Operating Temperature	-5°C
tdread Size	1/8in
Maximum Operating Pressure	8bar
Maximum Operating Temperature	+50°C
Number of Ports	5
Configuration	2-Position, 5 Port
Number of Positions	2
tdread Standard	G
Model Number p	196941

ข้อมูลทางเทคนิค

• ฟังก์ชันการทำงาน: โซลินอยด์วาล์ว 5/2-way ชนิด Monostable (ดีดกลับด้วยสปริง)
• ขนาดตัวถัง (Valve width): ความกว้างตัววาล์ว 14 มิลลิเมตร (รุ่น CPE14)
• ขนาดพอร์ตเชื่อมต่อ: เกลียวท่อลมขนาด G1/8
• อัตราการไหล: ดีไซน์กะทัดรัด แต่ออกแบบให้มี Flow rate ประสิทธิภาพสูงสำหรับการใช้งานในพื้นที่จำกัด
• ระบบการสั่งการ: สั่งการด้วยขดลวดไฟฟ้าแรงดัน 24V DC พร้อมปลั๊กเชื่อมต่อด้านข้าง

เอกสารข้อมูล

โซลินอยด์วาล์ว FESTO CPE14-M1BH-5L-1/8 Data Sheet
