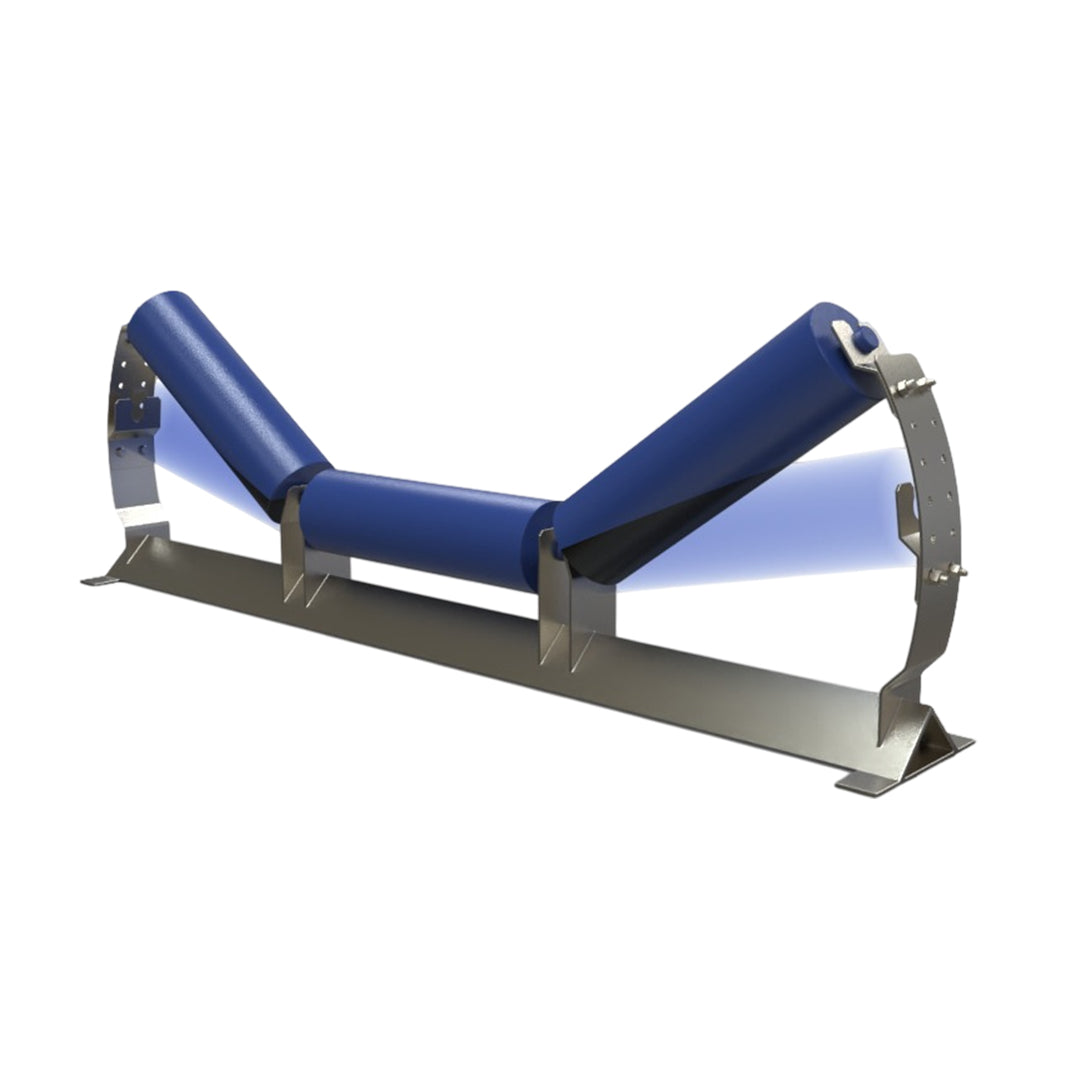

โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Transition stand) code TRS-400

โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Transition stand) code TRS-400

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Optimum

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
1,625.00 ฿
1,625.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Transition stand) code TRS-400

ลูกกลิ้งและโครงลูกกลิ้งของ OPTIMUM เป็นส่วนประกอบสำคัญในระบบสายพานลำเลียง โดยมีทั้งลูกกลิ้งลำเลียง (carrying rollers) ที่รองรับวัสดุ และลูกกลิ้งตีกลับ (return rollers) สำหรับสายพานเปล่า ซึ่งมีหลายแบบให้เลือกใช้ตามความเหมาะสมของงาน เช่น แบบร่อง แบบรับแรงกระแทก แบบแผ่นยาง หรือแบบปรับแนวได้เอง เพื่อให้การขนถ่ายวัสดุมีประสิทธิภาพและลดความเสียหาย

คุณสมบัติ

  • รองรับสายพานและวัสดุ ทำหน้าที่หลักในการประคองและรองรับสายพานลำเลียง ทั้งในขณะที่มีวัสดุ (carrying side) และไม่มีวัสดุ (return side)
  • ป้องกันความเสียหาย ช่วยรักษาแนวสายพาน ป้องกันการเยื้องศูนย์ และลดความเสียหายที่อาจเกิดขึ้นกับขอบสายพาน
  • ดูดซับแรงกระแทก ลูกกลิ้งยางรับแรงกระแทก (Troughing rubber impact roller) ออกแบบมาเพื่อดูดซับแรงกระแทกจากวัสดุที่ตกลงมา โดยเฉพาะบริเวณจุดขนถ่าย
  • ทำความสะอาดสายพาน ลูกกลิ้งตีกลับแบบแผ่นยาง (Rubber Disc Return roller) และแบบเกลียว (Spiral Return roller) ช่วยขจัดคราบวัสดุที่ติดอยู่กับสายพาน
  • ปรับแนวสายพานอัตโนมัติ ลูกกลิ้งแบบ Self-aligning ทั้งแบบลำเลียงและแบบตีกลับ ช่วยปรับแนวสายพานที่เบี่ยงเบนให้กลับมาตรงโดยอัตโนมัติ
  • ความหลากหลายในการใช้งาน มีรูปทรงและวัสดุที่แตกต่างกัน เพื่อให้เหมาะกับการใช้งานและประเภทของวัสดุที่ลำเลียง เช่น แบบร่องสำหรับวัสดุเม็ดเล็ก แบบแบนสำหรับห่อ หรือแบบทนการกัดกร่อน

ข้อมูลจำเพาะ

  • ลูกกลิ้งลำเลียงแบบร่อง (Troughing roller stand) มีให้เลือก 20°, 30°, 35°, 45°
  • ลูกกลิ้งลำเลียงแบบปรับแนวเอง (Self-aligning carrier roller) มีให้เลือก 30°, 35°, 45°
  • ลูกกลิ้งยางรับแรงกระแทกแบบร่อง (Troughing rubber impact roller stand) มีให้เลือก 30°, 35°, 45°
  • ลูกกลิ้งตีกลับแบบโครงรูปตัว V (Rigid frame V return roller) มีให้เลือก 5°, 10°, 15°
  • ลูกกลิ้งตีกลับแบบแผ่นยาง (Rubber Disc Return roller) ผลิตจากยาง NR (Natural Rubber) หรือ SBR (Styrene Butadiene Rubber)
  • Troughing rubber impact roller stand "Protection of belt by absorbing shocks" (ป้องกันสายพานโดยการดูดซับแรงกระแทก)
  • Rubber Disc Return roller "For wet or sticky materials, also for preventing corrosion" (สำหรับวัสดุเปียกหรือเหนียว และป้องกันการกัดกร่อน)
  • Spiral Return roller "To clean the belt from adhering material" (ทำความสะอาดสายพานจากวัสดุที่เกาะติด)
  • Self-aligning rollers "Automatically aligns the belt" (ปรับแนวสายพานอัตโนมัติ) และ "Protects belt edges from damage" (ป้องกันขอบสายพานจากความเสียหาย)

ขนาด

belt

ข้อมูลทางเทคนิค

Belt Width Type Dimension
ØD L1 m M h n b t B=5° B=20° B=30° Z Angle
B H B H B H
400 TRS-400 Ø89.1 145 640 690 125 140 190 6 506 184 465 223 426 246 M12 L50xt5
450 TRS-450 165 690 740 566 186 522 230 481 256
500 TRS-500 180 740 790 611 187 565 235 522 264
600 TRS-600-1 210 840 890 140 150 200 6 700 204 652 261 604 294 L60xt5
650 TRS-650 225 890 940 744 205 695 266 640 302
600 TRS-600-2 Ø114.3 210 840 890 150 698 227 643 282 610 317
750 TRS-750 265 1040 1090 160 210 6 863 232 802 301 760 344 L75xt6
800 TRS-800 275 1090 1140 874 251 830 304 787 349
900 TRS-900 315 1190 1240 1012 236 946 318 897 369
1000 TRS-1000 Ø139.8 350 1290 1340 180 180 230 6 1135 282 1057 374 998 431 L90xt8
1050 TRS-1050 370 1340 1390 1195 284 1115 381 1053 441
1200 TRS-1200 420 1490 1540 1344 288 1259 398 1190 466
1400 TRS-1400 Ø165.2 500 1730 1790 250 280 340 9 1592 378 1490 508 1414 589 M16 L100xt9
1600 TRS-1600 580 1930 1990 1831 385 1720 535 1633 629
1800 TRS-1800 650 2220 2280 280 330 390 9 2040 421 1922 589 1824 694
2000 TRS-2000 730 2420 2480 2280 428 2152 617 2042 734 L130xt12
2200 TRS-2200 800 2620 2680 300 330 390 12 2489 454 2210 667 2234 789 M20
2400 TRS-2400 880 2820 2880 2729 461 2430 795 2452 829

เอกสารข้อมูล

โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Transition stand) code TRS-400 Data sheet
