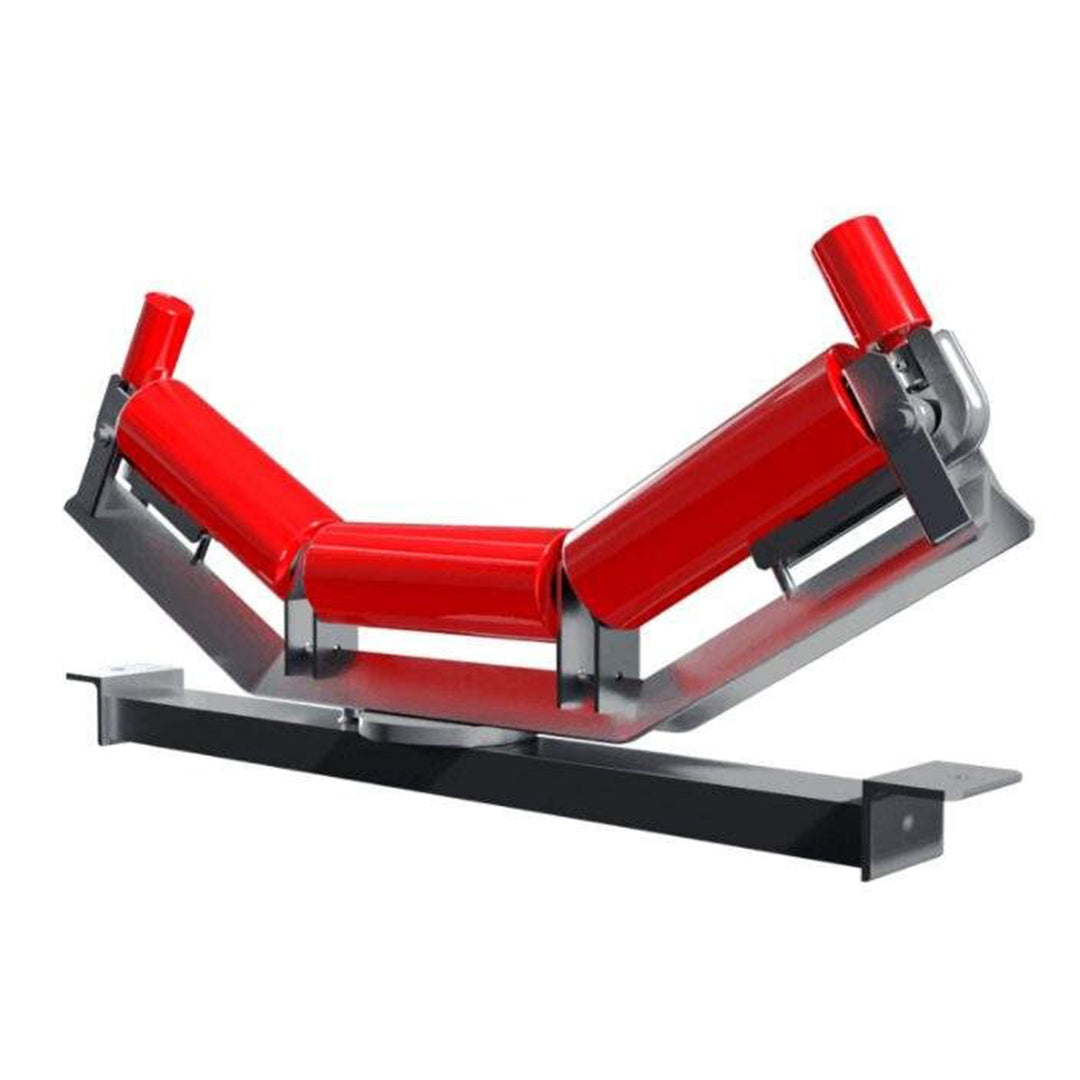

โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Self Aligning carrier) code SACR-2200

โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Self Aligning carrier) code SACR-2200

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Optimum

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
5,505.00 ฿
5,505.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Self Aligning carrier) code SACR-2200

ลูกกลิ้งและโครงลูกกลิ้งของ OPTIMUM เป็นส่วนประกอบสำคัญในระบบสายพานลำเลียง โดยมีทั้งลูกกลิ้งลำเลียง (carrying rollers) ที่รองรับวัสดุ และลูกกลิ้งตีกลับ (return rollers) สำหรับสายพานเปล่า ซึ่งมีหลายแบบให้เลือกใช้ตามความเหมาะสมของงาน เช่น แบบร่อง แบบรับแรงกระแทก แบบแผ่นยาง หรือแบบปรับแนวได้เอง เพื่อให้การขนถ่ายวัสดุมีประสิทธิภาพและลดความเสียหาย

คุณสมบัติ

  • รองรับสายพานและวัสดุ ทำหน้าที่หลักในการประคองและรองรับสายพานลำเลียง ทั้งในขณะที่มีวัสดุ (carrying side) และไม่มีวัสดุ (return side)
  • ป้องกันความเสียหาย ช่วยรักษาแนวสายพาน ป้องกันการเยื้องศูนย์ และลดความเสียหายที่อาจเกิดขึ้นกับขอบสายพาน
  • ดูดซับแรงกระแทก ลูกกลิ้งยางรับแรงกระแทก (Troughing rubber impact roller) ออกแบบมาเพื่อดูดซับแรงกระแทกจากวัสดุที่ตกลงมา โดยเฉพาะบริเวณจุดขนถ่าย
  • ทำความสะอาดสายพาน ลูกกลิ้งตีกลับแบบแผ่นยาง (Rubber Disc Return roller) และแบบเกลียว (Spiral Return roller) ช่วยขจัดคราบวัสดุที่ติดอยู่กับสายพาน
  • ปรับแนวสายพานอัตโนมัติ ลูกกลิ้งแบบ Self-aligning ทั้งแบบลำเลียงและแบบตีกลับ ช่วยปรับแนวสายพานที่เบี่ยงเบนให้กลับมาตรงโดยอัตโนมัติ
  • ความหลากหลายในการใช้งาน มีรูปทรงและวัสดุที่แตกต่างกัน เพื่อให้เหมาะกับการใช้งานและประเภทของวัสดุที่ลำเลียง เช่น แบบร่องสำหรับวัสดุเม็ดเล็ก แบบแบนสำหรับห่อ หรือแบบทนการกัดกร่อน

ข้อมูลจำเพาะ

  • ลูกกลิ้งลำเลียงแบบร่อง (Troughing roller stand) มีให้เลือก 20°, 30°, 35°, 45°
  • ลูกกลิ้งลำเลียงแบบปรับแนวเอง (Self-aligning carrier roller) มีให้เลือก 30°, 35°, 45°
  • ลูกกลิ้งยางรับแรงกระแทกแบบร่อง (Troughing rubber impact roller stand) มีให้เลือก 30°, 35°, 45°
  • ลูกกลิ้งตีกลับแบบโครงรูปตัว V (Rigid frame V return roller) มีให้เลือก 5°, 10°, 15°
  • ลูกกลิ้งตีกลับแบบแผ่นยาง (Rubber Disc Return roller) ผลิตจากยาง NR (Natural Rubber) หรือ SBR (Styrene Butadiene Rubber)
  • Troughing rubber impact roller stand "Protection of belt by absorbing shocks" (ป้องกันสายพานโดยการดูดซับแรงกระแทก)
  • Rubber Disc Return roller "For wet or sticky materials, also for preventing corrosion" (สำหรับวัสดุเปียกหรือเหนียว และป้องกันการกัดกร่อน)
  • Spiral Return roller "To clean the belt from adhering material" (ทำความสะอาดสายพานจากวัสดุที่เกาะติด)
  • Self-aligning rollers "Automatically aligns the belt" (ปรับแนวสายพานอัตโนมัติ) และ "Protects belt edges from damage" (ป้องกันขอบสายพานจากความเสียหาย)

ขนาด

belt

ข้อมูลทางเทคนิค

Belt Width Type Dimension Channel
ØD L1 m M h n b t r ß=20° ß=30° ß=35° ß=45°
B H B H B H B H
400 SACR-400 89.1 145 640 690 135 140 190 6 150 535 321 465 349 - - - - 100x50x5
450 SACR-450 165 690 740 583 326 511 356 - - - -
500 SACR-500 180 740 790 636 333 561 366 - - - -
600 SACR-600-1 210 840 890 150 150 200 731 360 651 399 - - - -
650 SACR-650 225 890 940 774 365 692 406 - - - -
600 SACR-600-2 114.3 210 840 890 160 741 386 664 427 625 445 546 477
750 SACR-750 265 1040 1090 160 210 180 870 401 797 449 754 470 665 523
800 SACR-800 275 1090 1140 898 404 824 454 770 475 689 530
900 SACR-900 315 1190 1240 1014 418 933 474 885 499 785 544
1000 SACR-1000 139.8 350 1290 1340 190 180 230 1137 473 1045 535 992 563 880 613 125x65x6
1050 SACR-1050 370 1340 1390 1195 480 1100 545 1045 575 928 627
1200 SACR-1200 420 1490 1540 1339 497 1237 570 1177 603 1049 662
1400 SACR-1400 165.2 500 1730 1790 260 280 340 9 250 1515 594 1413 676 1355 714 1220 782 150x75x6
1600 SACR-1600 580 1930 1990 1718 617 1605 709 1542 752 1392 828
1800 SACR-1800 650 2220 2280 290 330 390 1910 669 1788 771 1718 819 1553 904
2000 SACR-2000 730 2420 2480 2103 689 1972 801 1896 853 1718 946 200x80x7
2200 SACR-2200 800 2620 2680 310 330 390 12 - - 2163 856 2081 914 1887 1016
2400 SACR-2400 880 2820 2880 - - 2382 896 2292 960 2080 1072

เอกสารข้อมูล

โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Self Aligning carrier) code SACR-2200 Data sheet
