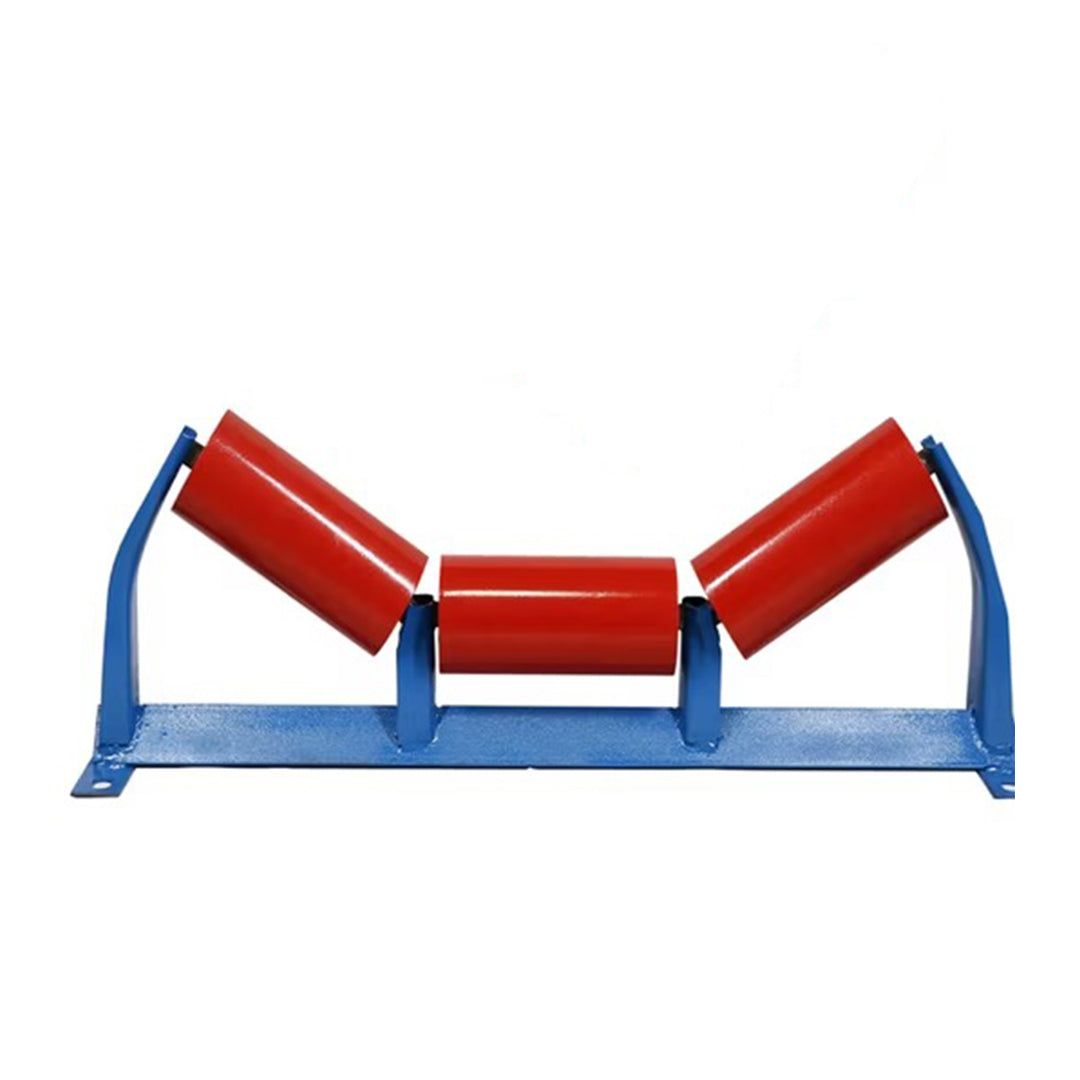

โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Carrier Impact stand) code CRS-1000

โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Carrier Impact stand) code CRS-1000

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Optimum

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
2,688.00 ฿
2,688.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Carrier Impact stand) code CRS-1000

ลูกกลิ้งและโครงลูกกลิ้งของ OPTIMUM เป็นส่วนประกอบสำคัญในระบบสายพานลำเลียง โดยมีทั้งลูกกลิ้งลำเลียง (carrying rollers) ที่รองรับวัสดุ และลูกกลิ้งตีกลับ (return rollers) สำหรับสายพานเปล่า ซึ่งมีหลายแบบให้เลือกใช้ตามความเหมาะสมของงาน เช่น แบบร่อง แบบรับแรงกระแทก แบบแผ่นยาง หรือแบบปรับแนวได้เอง เพื่อให้การขนถ่ายวัสดุมีประสิทธิภาพและลดความเสียหาย

คุณสมบัติ

  • รองรับสายพานและวัสดุ ทำหน้าที่หลักในการประคองและรองรับสายพานลำเลียง ทั้งในขณะที่มีวัสดุ (carrying side) และไม่มีวัสดุ (return side)
  • ป้องกันความเสียหาย ช่วยรักษาแนวสายพาน ป้องกันการเยื้องศูนย์ และลดความเสียหายที่อาจเกิดขึ้นกับขอบสายพาน
  • ดูดซับแรงกระแทก ลูกกลิ้งยางรับแรงกระแทก (Troughing rubber impact roller) ออกแบบมาเพื่อดูดซับแรงกระแทกจากวัสดุที่ตกลงมา โดยเฉพาะบริเวณจุดขนถ่าย
  • ทำความสะอาดสายพาน ลูกกลิ้งตีกลับแบบแผ่นยาง (Rubber Disc Return roller) และแบบเกลียว (Spiral Return roller) ช่วยขจัดคราบวัสดุที่ติดอยู่กับสายพาน
  • ปรับแนวสายพานอัตโนมัติ ลูกกลิ้งแบบ Self-aligning ทั้งแบบลำเลียงและแบบตีกลับ ช่วยปรับแนวสายพานที่เบี่ยงเบนให้กลับมาตรงโดยอัตโนมัติ
  • ความหลากหลายในการใช้งาน มีรูปทรงและวัสดุที่แตกต่างกัน เพื่อให้เหมาะกับการใช้งานและประเภทของวัสดุที่ลำเลียง เช่น แบบร่องสำหรับวัสดุเม็ดเล็ก แบบแบนสำหรับห่อ หรือแบบทนการกัดกร่อน

ข้อมูลจำเพาะ

  • ลูกกลิ้งลำเลียงแบบร่อง (Troughing roller stand) มีให้เลือก 20°, 30°, 35°, 45°
  • ลูกกลิ้งลำเลียงแบบปรับแนวเอง (Self-aligning carrier roller) มีให้เลือก 30°, 35°, 45°
  • ลูกกลิ้งยางรับแรงกระแทกแบบร่อง (Troughing rubber impact roller stand) มีให้เลือก 30°, 35°, 45°
  • ลูกกลิ้งตีกลับแบบโครงรูปตัว V (Rigid frame V return roller) มีให้เลือก 5°, 10°, 15°
  • ลูกกลิ้งตีกลับแบบแผ่นยาง (Rubber Disc Return roller) ผลิตจากยาง NR (Natural Rubber) หรือ SBR (Styrene Butadiene Rubber)
  • Troughing rubber impact roller stand "Protection of belt by absorbing shocks" (ป้องกันสายพานโดยการดูดซับแรงกระแทก)
  • Rubber Disc Return roller "For wet or sticky materials, also for preventing corrosion" (สำหรับวัสดุเปียกหรือเหนียว และป้องกันการกัดกร่อน)
  • Spiral Return roller "To clean the belt from adhering material" (ทำความสะอาดสายพานจากวัสดุที่เกาะติด)
  • Self-aligning rollers "Automatically aligns the belt" (ปรับแนวสายพานอัตโนมัติ) และ "Protects belt edges from damage" (ป้องกันขอบสายพานจากความเสียหาย)

ขนาด

belt

ข้อมูลทางเทคนิค

Belt Width Type Dimension
ØD L1 m M h n b t Z B=20° B=30° B=35° B=45° Angle
B H B H B H B H
400 CRS-400 89.1 145 640 690 125 140 190 6 M12 465 223 426 246 - - - - L50xt6
450 CRS-450 165 690 740 522 230 481 256 - - - -
500 CRS-500 180 740 790 565 235 522 264 - - - -
600 CRS-600-1 210 840 890 140 150 200 6 652 261 604 294 - - - - L60xt6
650 CRS-650 225 890 940 695 266 640 302 - - - -
600 CRS-600-2 114.3 210 840 890 150 643 282 610 317 589 333 546 364
750 CRS-750 265 1040 1090 160 210 6 802 301 760 344 734 365 678 403 L60xt6
800 CRS-800 275 1090 1140 830 304 787 349 760 370 702 410
900 CRS-900 315 1190 1240 946 318 897 369 866 393 799 438
1000 CRS-1000 139.8 350 1290 1340 180 180 230 6 1057 374 998 431 961 456 882 504 L90xt8
1050 CRS-1050 370 1340 1390 1115 381 1053 441 1014 468 931 519
1200 CRS-1200 420 1490 1540 1295 398 1190 466 1146 497 1052 555
1400 CRS-1400 165.2 500 1730 1790 250 280 340 9 M16 1490 508 1414 589 1370 627 1261 697 L100xt9
1600 CRS-1600 580 1930 1990 1720 535 1633 629 1581 673 1454 754
1800 CRS-1800 650 2220 2280 280 330 390 9 1922 589 1824 694 1766 743 1623 833
2000 CRS-2000 730 2420 2480 2152 617 2042 734 1977 789 1816 890 L130xt12
2200 CRS-2200 800 2620 2680 300 330 390 12 M20 - - 2234 789 2161 849 1985 959
2400 CRS-2400 880 2820 2880 - - 2452 829 2372 895 2178 1016

เอกสารข้อมูล

โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Carrier Impact stand) code CRS-1000 Data sheet
