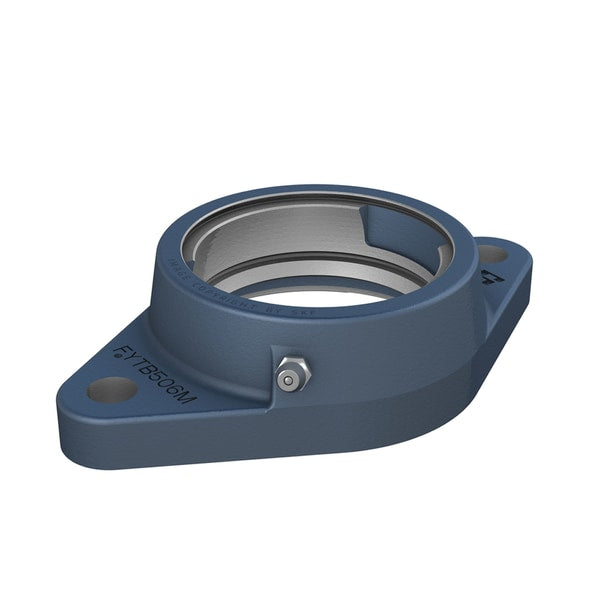

เสื้อตลับลูกปืน SKF FYTB 506 M แบบหน้าแปลนรูปไข่
เสื้อตลับลูกปืน SKF FYTB 506 M แบบหน้าแปลนรูปไข่
SKF
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด เสื้อตลับลูกปืน SKF FYTB 506 M แบบหน้าแปลนรูปไข่
- รูใน 62 มิล , เซ็นเตอร์รู 116.5 มิล
- เฉพาะเสื้อไม่รวมตลับลูกปืน (Housing)
- ประกอบติดตั้งง่ายรวดเร็ว
ขนาดเสื้อลูกปืน
Da
62 mm
Diameter of spherical seat
Db1
77 mm
Top external diameter
Db2
83 mm
Base external diameter
Dc
76.2 mm
Centering diameter
A
141.5 mm
Overall width
A1
13 mm
Flange width
A2
20 mm
Axial position of spherical seat (from support surface)
A3
3.2 mm
Depth of centring recess
A5
22.5 mm
Standout of end cover
H
141.5 mm
Overall height
J
116.5 mm
Distance between attachment bolts
L
141.5 mm
Overall length
N
11.5 mm
Diameter of attachment bolt hole
RG
1/4-28 UNF
Housing thread for grease fitting
R1
21 mm
Axial position of the housing thread
Rα
45 °
Angular position of the housing thread
DN
6.5 mm
Diameter of head sphere of grease fitting
SWN
7 mm
Hexagonal key size for the grease fitting
GN
1/4-28 SAE-LT
Thread of the grease fitting
J6
98.5 mm
Distance of dowel pins
J7
12.5 mm
Axial offset of dowel pins
N4
2 mm
Recommended diameter for dowel pins
น้ำหนัก
0.56 kg
