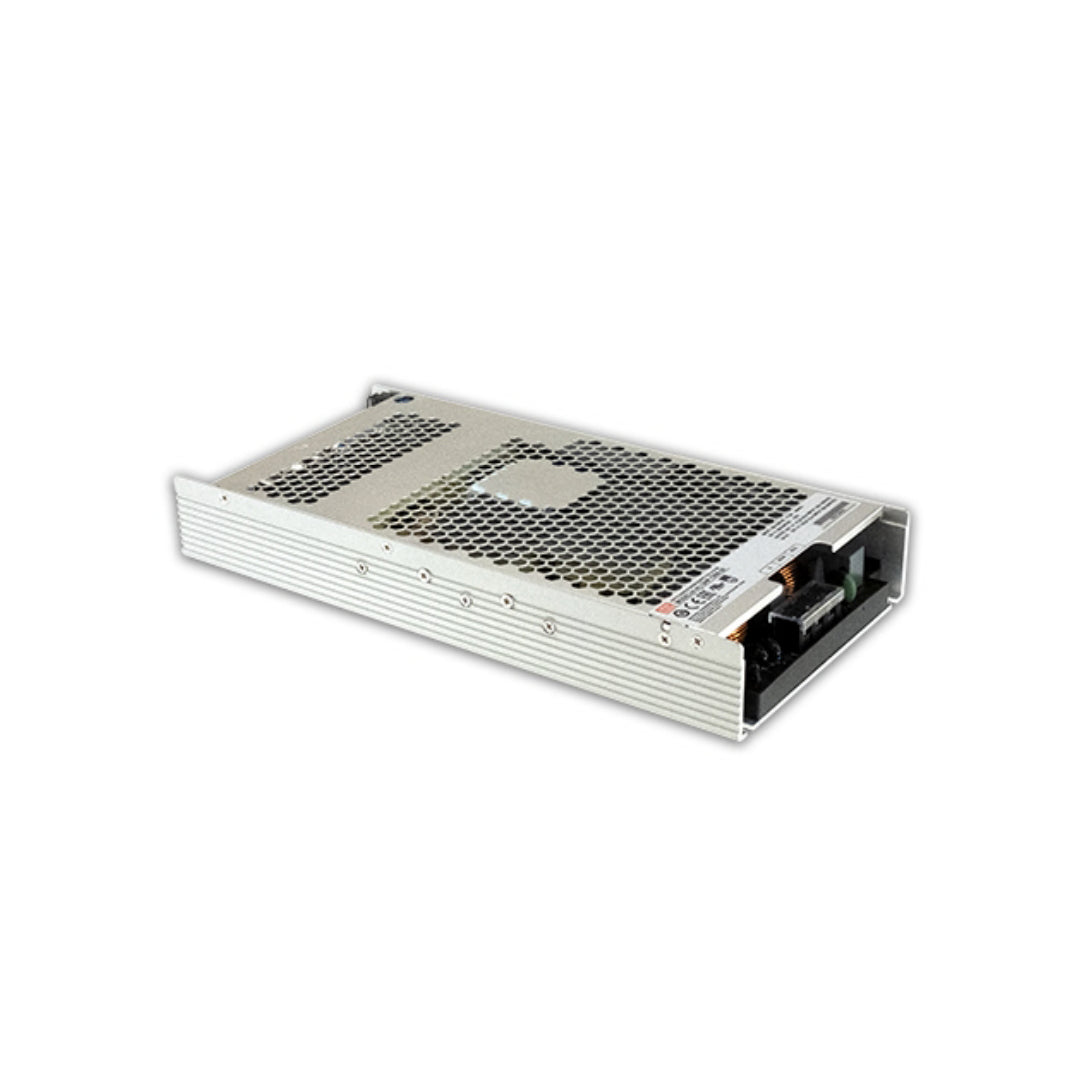

เพาว์เวอร์ซัพพลาย Mean Well Power Supply UHP-1500-HV AC/DC Enclosed Type- UHP Series

คุณสมบัติ

• เอาต์พุตแรงดันสูง (115/230/380V)
• การออกแบบแบบไร้พัดลมและทำความเย็นด้วยการนำไฟฟ้า
• สลิมและ 1U โลว์โปรไฟล์ (41 มม.)
• ฟังก์ชัน PFC ที่ใช้งานในตัว
• DC 12V/0.4A พลังงานเสริม
• แรงดันเอาต์พุตและระดับกระแสคงที่โปรแกรมได้ (PV/PC)
• การป้องกัน: วงจรสั้น / โหลดเกิน / แรงดันไฟฟ้าเกิน / อุณหภูมิเกิน
• การควบคุมการเปิด-ปิดระยะไกลในตัวและสัญญาณ DCOK
• ระดับความสูงในการทำงานสูงถึง 2000 เมตร (ประเภท E หมายเหตุ 6, ประเภทเปล่า/PM/CAN หมายเหตุ 7)
• ตัวบ่งชี้ LED สำหรับการเปิดเครื่อง
• โปรโตคอล PMBus หรือ CANBus ตัวเลือก

โปรแกรม

• เครื่องจักรอัตโนมัติอุตสาหกรรม
• ระบบควบคุมอุตสาหกรรม
• เครื่องกลและอุปกรณ์ไฟฟ้า
• อุปกรณ์อิเล็กทรอนิกส์ หรืออุปกรณ์
• เครื่องมือทดสอบและวัดผล
• เครื่องที่เกี่ยวข้องกับเลเซอร์
• อุปกรณ์ที่เกี่ยวข้องกับการชาร์จ
• รถบัสศูนย์กลาง DC (แสงสว่าง)

รหัส GTIN

การค้นหาแบบ MW: https://www.meanwell.com/serviceGTIN.aspx

UHP-1500 series เป็นแหล่งจ่ายไฟแบบบางแบบเอาต์พุตเดี่ยว 1500W ขนาด 1U41 มม. แบบโลว์โปรไฟล์ การใช้ช่วงเต็ม 90~264อินพุต VAC ทั้งชุดให้สายไฟแรงดันไฟฟ้าเอาต์พุต 115V/230V และ 380V นอกจากประสิทธิภาพสูงถึง 95.5% แล้ว ทั้งชุดยังทำงานตั้งแต่ -30'C ~ 70"C ภายใต้การหมุนเวียนของอากาศโดยไม่มีพัดลม UHP-1500 มีฟังก์ชันการป้องกันที่สมบูรณ์และป้องกันการสั่นสะเทือน 5G ความสามารถ เป็นไปตามข้อบังคับด้านความปลอดภัยระหว่างประเทศ เช่น TUVBS ENVEN 62368-1, UL62368-1 UHP-1500 ซีรีส์ทำหน้าที่เป็นโซลูชันแหล่งจ่ายไฟประสิทธิภาพสูงสำหรับอุตสาหกรรมและศูนย์กลางต่างๆ แอปพลิเคชันรถบัส

หมายเหตุ

1. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะวัดที่อินพุต 230VAC โหลดที่กำหนดและอุณหภูมิแวดล้อม 25°C
2. การวัดเสียงแบบ Ripple & Noise ที่แบนด์วิดท์ 20MHz โดยใช้สายคู่แบบบิด 12 นิ้ว จบลงด้วยตัวเก็บประจุแบบขนาน 1μF & 47μF
3. ความอดทน: รวมถึงการตั้งค่าความอดทน การควบคุมแรงดันไฟฟ้าตามสายและการควบคุมแรงดันไฟฟ้าตามโหลด
4. อาจต้องลดพิกัดกระแสภายใต้แรงดันไฟฟ้าอินพุตต่ำ โปรดตรวจสอบเส้นโค้งลดพิกัดและลักษณะคงที่สำหรับรายละเอียดเพิ่มเติม
5. ฟังก์ชัน PV/PC เมื่อผู้ใช้ไม่ใช้ SVR
6. เอาต์พุตจะปิดลงหลังจากแรงดันไฟฟ้า O/P ต่ำกว่า <80% ของ Vset เป็นเวลา 5 วินาที เปิดเครื่องใหม่เพื่อกู้คืน
7. แหล่งจ่ายไฟถือเป็นส่วนประกอบที่จะติดตั้งในอุปกรณ์ขั้นสุดท้าย การทดสอบ EMC ทั้งหมดถูกดำเนินการโดยการติดตั้งเครื่องบนแผ่นโลหะขนาด 720 มม.*360 มม. ความหนา 1 มม. อุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันอีกครั้งว่ายังคงตรงตามข้อกำหนดของ EMC สำหรับคำแนะนำเกี่ยวกับวิธีการทำการทดสอบ EMC เหล่านี้ โปรดดู "การทดสอบ EMI ของแหล่งจ่ายไฟส่วนประกอบ" (มีใน https://www.meanwell.com/Upload/PDF/EMI_statement_en.pdf)
8. อุณหภูมิแวดล้อมลดลง 3.5°C/1000m กับรุ่นไร้พัดลม และ 5°C/1000m กับรุ่นพัดลมสำหรับการทำงานที่ระดับความสูงที่สูงกว่า 2000m (6500 ฟุต)
