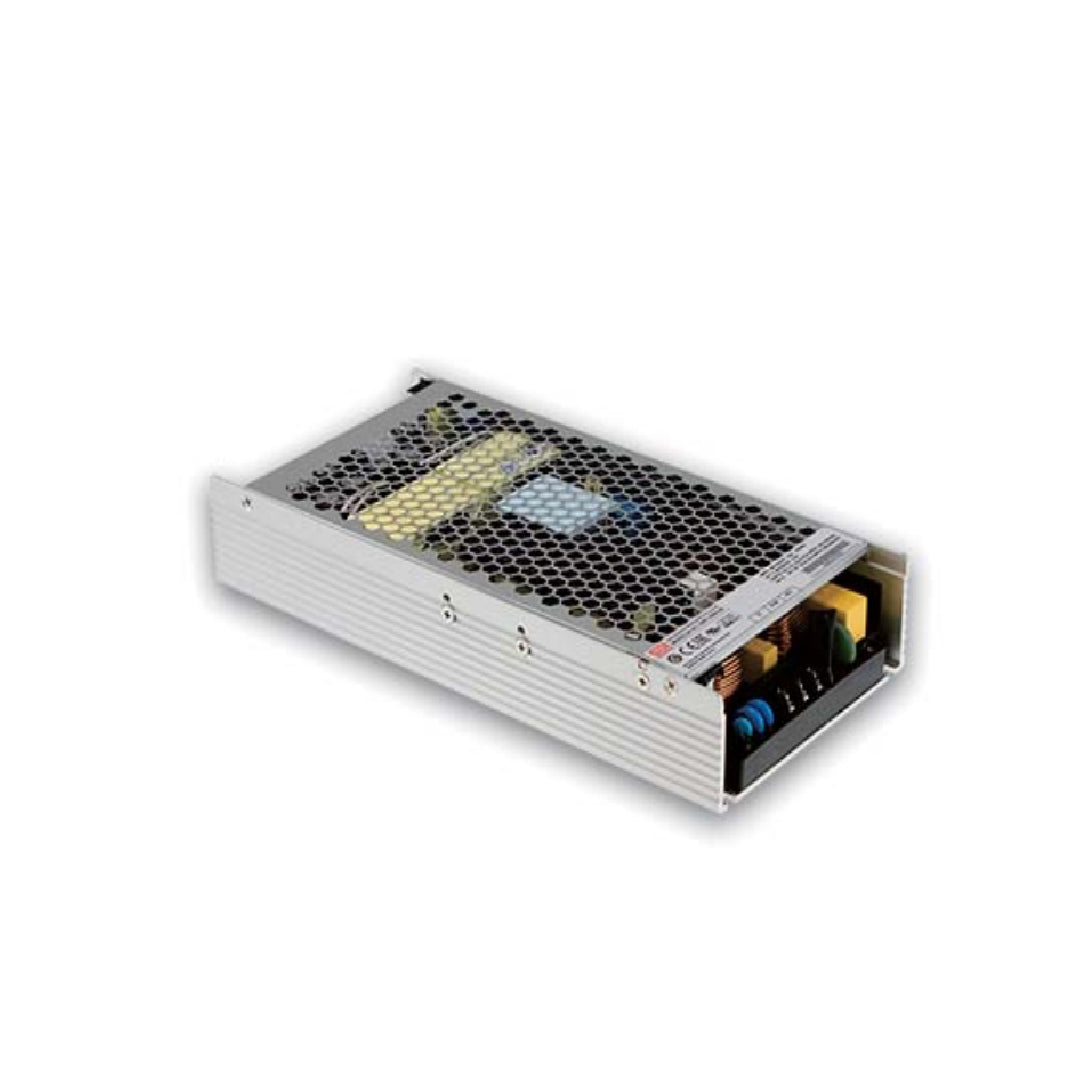

เพาว์เวอร์ซัพพลาย Mean Well Power Supply UHP-1000 AC/DC Enclosed Type- UHP Series

คุณสมบัติ UHP-1000 series

• ลักษณะบางและต่ำ (41 มม.)
• การออกแบบแบบไร้พัดลมและทำความเย็นด้วยการนำไฟฟ้า
• ทนทาน 300VAC surge input เป็นเวลา 5 วินาที
• ฟังก์ชัน PFC ที่ใช้งานในตัว
• -30~+70℃ อุณหภูมิในการทำงาน
• แรงดันเอาต์พุตและระดับกระแสคงที่สามารถโปรแกรมได้
• การป้องกัน: วงจรสั้น / เกินกำลัง / แรงดันไฟฟ้าเกิน / อุณหภูมิเกิน
• ระบบควบคุมการเปิด-ปิดระยะไกลในตัว
• สัญญาณ DCOK ที่ใช้งานอยู่
• ระดับความสูงในการทำงานสูงถึง 5000 เมตร (หมายเหตุ 7)
• ตัวบ่งชี้ LED สำหรับการเปิดเครื่อง
• รับประกัน 5 ปี

โปรแกรม

• เครื่องจักรอัตโนมัติอุตสาหกรรม
• ระบบควบคุมอุตสาหกรรม
• เครื่องกลและอุปกรณ์ไฟฟ้า
• อุปกรณ์อิเล็กทรอนิกส์ หรืออุปกรณ์
• เครื่องมือทดสอบและวัดผล
• เครื่องที่เกี่ยวข้องกับเลเซอร์
• อุปกรณ์ที่เกี่ยวข้องกับการชาร์จ
• เครื่องใช้ในครัวเรือน
• อุปกรณ์แหล่งพลังงานของ PoE (รุ่น 48V: DC/DC ช่วง 48~57V)

รหัส GTIN

เอ็มดับบลิวเสิร์ช https://www.meanwell.com/serviceGTIN.aspx

UHP-1000 series เป็นแหล่งจ่ายไฟแบบบางแบบเอาต์พุตเดี่ยว 100W พร้อมดีไซน์แบบโลว์โปรไฟล์ 41 มม. การใช้ช่วงเต็ม 90~264อินพุต VAC ทั้งชุดให้สายไฟแรงดันไฟฟ้าเอาต์พุต 12V.24V, 36V และ 48V นอกจากประสิทธิภาพสูงถึง 96% แล้ว ทั้งชุดยังทำงานตั้งแต่ -30'C ~ 70'C ภายใต้ การถ่ายเทอากาศโดยไม่มีพัดลม UHP-1000 มีฟังก์ชันการป้องกันที่สมบูรณ์และป้องกันการสั่นสะเทือน 5G ความสามารถเป็นไปตามข้อบังคับด้านความปลอดภัยระหว่างประเทศ เช่น TUV BS EN/EN62368-1 UL62368-1. ยูเอชพี-1000 ซีรีส์ทำหน้าที่เป็นโซลูชันแหล่งจ่ายไฟประสิทธิภาพสูงสำหรับอุตสาหกรรมต่างๆ แอปพลิเคชัน.

หมายเหตุ

1. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะวัดที่อินพุต 230VAC โหลดที่กำหนดและอุณหภูมิแวดล้อม 25°C
2. Ripple & Noise สามารถวัดแบนด์วิดท์ได้ 20MHz โดยใช้สายคู่แบบเกลียว 12 นิ้ว ที่สิ้นสุดด้วย 0.1μF & 47μF parallel capacitor.
3. ความอดทน: รวมถึงการตั้งค่าความอดทน การควบคุมแรงดันไฟฟ้าตามสายและการควบคุมแรงดันไฟฟ้าตามโหลด
4. อาจจำเป็นต้องลดแรงดันไฟฟ้าใต้แรงดันไฟฟ้าขาออกต่ำ โปรดตรวจสอบเส้นโค้งลดพิกัดและลักษณะคงที่สำหรับรายละเอียดเพิ่มเติม
5. ฟังก์ชัน PV/PC เมื่อผู้ใช้ไม่ใช้ SVR
6. แหล่งจ่ายไฟเป็นคอร์สคู่ขนาน ซึ่งจะถูกนำไปใช้ในการปรากฏตัวของอุปกรณ์ขั้นสุดท้าย การทดสอบ EMC ถูกตรวจสอบโดยการติดตั้งแผ่นโลหะขนาด 360 มม. x 360 มม. ความหนา 1 มม. อุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันอีกครั้งว่ายังคงตรงตามข้อกำหนดของ EMC สำหรับคำแนะนำเกี่ยวกับวิธีการทำการทดสอบ EMC เหล่านี้ โปรดดู "การทดสอบ EMI ของแหล่งจ่ายไฟส่วนประกอบ" (สามารถดูได้ที่ https://www.meanwell.com/Upload/PDF/EMI_statement_en.pdf)
7. อุณหภูมิแวดล้อมลดลง 3.5°C/1000m กับรุ่นไร้พัดลม และ 5°C/1000m กับรุ่นพัดลมสำหรับการใช้งานสูงกว่า 2000m (6500 ฟุต)
