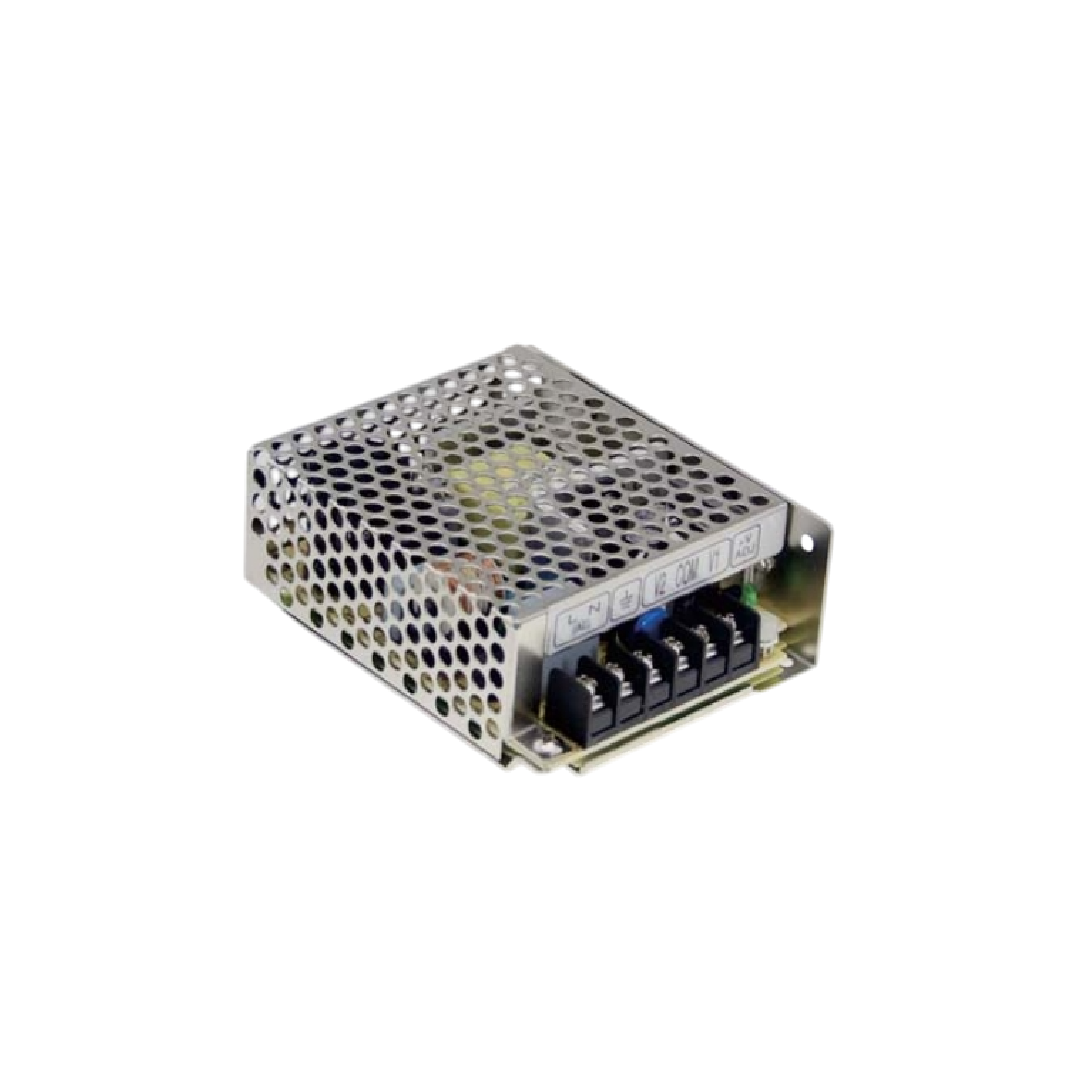

เพาว์เวอร์ซัพพลาย Mean Well 35W Dual Output Switching Power Supply RD-35B CH1

• อินพุต AC ยูนิเวอร์แซล / เต็มช่วง
• การป้องกัน: วงจรสั้น / เกินกำลัง / แรงดันไฟฟ้าเกิน
• ระบายความร้อนโดยการถ่ายเทอากาศฟรี
• ตัวบ่งชี้ LED สำหรับการเปิดเครื่อง
• การทดสอบการเผาไหม้แบบเต็มโหลด 100%
• ทั้งหมดใช้ตัวเก็บประจุไฟฟ้าที่มีอายุการใช้งานยาวนาน 105°C
• ทนทานต่อการนำเข้าคลื่น 300VAC เป็นเวลา 5 วินาที
• อุณหภูมิสูงถึง 70°C
• ทนทานการทดสอบการสั่นสะเทือน 5G
• ประสิทธิภาพสูง อายุการใช้งานยาวนาน และความน่าเชื่อถือสูง

ในระบบอิเล็กทรอนิกส์และอุตสาหกรรมที่ต้องการแหล่งจ่ายไฟหลายระดับแรงดันในอุปกรณ์เดียว เพาเวอร์ซัพพลาย Mean Well Dual Output Switching Power Supply คือโซลูชันที่ตอบโจทย์ได้อย่างยอดเยี่ยม ด้วยความสามารถในการจ่ายแรงดันไฟฟ้ากระแสตรง (DC) สองค่าที่แตกต่างกันพร้อมกัน ทำให้การออกแบบระบบซับซ้อนง่ายขึ้นและมีประสิทธิภาพสูงขึ้น

เพาเวอร์ซัพพลาย Mean Well Dual Output Switching Power Supply คืออะไร?

Mean Well Dual Output Switching Power Supply คือ แหล่งจ่ายไฟ ที่แปลงแรงดันไฟฟ้ากระแสสลับ (AC) จากแหล่งจ่ายหลักให้เป็นแรงดันไฟฟ้ากระแสตรง (DC) สองค่าที่แยกกัน โดยใช้เทคโนโลยี Switching Mode Power Supply (SMPS) ที่มีประสิทธิภาพสูง ช่วยลดการสูญเสียพลังงานและความร้อน การมีสองเอาต์พุตช่วยให้ระบบที่ต้องการแรงดันไฟฟ้าหลายระดับสามารถใช้เพาเวอร์ซัพพลายเพียงตัวเดียว แทนที่จะต้องใช้สองตัวแยกกัน

ทำไมต้องเลือกเพาเวอร์ซัพพลาย Mean Well Dual Output Switching Power Supply?

• การรวมสองเอาต์พุตไว้ในหนึ่งยูนิตช่วยลดจำนวนอุปกรณ์ที่ต้องติดตั้ง ทำให้ประหยัดพื้นที่ในแผงควบคุมหรือกล่องอุปกรณ์
• ลดความยุ่งยากในการเดินสายและบำรุงรักษา เนื่องจากไม่ต้องจัดการกับเพาเวอร์ซัพพลายสองตัว

• เช่นเดียวกับเพาเวอร์ซัพพลาย Mean Well ทั่วไป รุ่น Dual Output ยังคงใช้เทคโนโลยี SMPS ที่มีประสิทธิภาพการแปลงพลังงานสูง
• ช่วยลดการสร้างความร้อนและประหยัดพลังงานในระยะยาว

• Mean Well เป็นที่รู้จักในด้านคุณภาพการผลิตที่ได้มาตรฐานและส่วนประกอบที่คัดสรรมาอย่างดี
• มีการออกแบบที่แข็งแรงทนทาน เพื่อการทำงานที่เสถียรในสภาพแวดล้อมการทำงานที่หลากหลายและมีอายุการใช้งานที่ยาวนาน

มาพร้อมระบบป้องกันมาตรฐาน เช่น ป้องกันไฟฟ้าลัดวงจร (Short Circuit Protection), ป้องกันการจ่ายไฟเกิน (Overload Protection), ป้องกันแรงดันไฟฟ้าเกิน (Over Voltage Protection) และ ป้องกันอุณหภูมิสูงเกิน (Over Temperature Protection) ในแต่ละเอาต์พุต เพื่อความปลอดภัยสูงสุดของอุปกรณ์

• เหมาะสำหรับระบบที่ต้องการแรงดันไฟฟ้าสองค่าที่แตกต่างกัน เช่น:
• ระบบควบคุมอุตสาหกรรม: อาจต้องการ +5V สำหรับวงจรควบคุมและ +24V สำหรับเซ็นเซอร์หรือแอคชูเอเตอร์
• อุปกรณ์อิเล็กทรอนิกส์: ต้องการทั้งแรงดันบวกและลบ เช่น +/-12V หรือ +/-15V สำหรับวงจรอนาล็อกหรือออปแอมป์
• ระบบที่ใช้ไมโครคอนโทรลเลอร์และโมดูลกำลัง: เช่น +3.3V หรือ +5V สำหรับไมโครคอนโทรลเลอร์ และ +12V หรือ +24V สำหรับขับรีเลย์หรือมอเตอร์ขนาดเล็ก

ผลิตภัณฑ์ของ Mean Well ส่วนใหญ่ได้รับการรับรองมาตรฐานความปลอดภัยและคุณภาพระดับสากล เช่น UL, CE, TUV, CB, CCC, EAC ซึ่งเป็นสิ่งสำคัญสำหรับแอปพลิเคชันที่ต้องได้มาตรฐาน

หมายเหตุ

• พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะวัดที่อินพุต 230VAC โหลดที่กำหนดและอุณหภูมิแวดล้อม 25°C
• Ripple & Noise จะวัดที่แบนด์วิดท์ 20MHz โดยใช้สายคู่บิด 12" ที่สิ้นสุดด้วยตัวเก็บประจุแบบขนาน 0.1 μF & 47 pF
• ความอดทน: รวมถึงการตั้งค่าความอดทน การควบคุมแรงดันไฟฟ้าตามสายและการควบคุมแรงดันไฟฟ้าตามโหลด (เพื่อให้ตรงกับความอดทน ขอแนะนำให้โหลด CH1 >15% ของกระแสที่จัดอันดับสำหรับประเภท A และโหลด CH1 >10% ของกระแสที่จัดอันดับสำหรับประเภท B)
• การควบคุมแรงดันไฟฟ้าตามสายจะวัดจากแรงดันไฟฟ้าขาเข้าต่ำถึงสูงที่โหลดที่กำหนด
• การควบคุมโหลดจะวัดจาก 0% ถึง 100% ของโหลดที่ได้รับการจัดอันดับ
• แหล่งจ่ายไฟถือเป็นส่วนประกอบซึ่งจะถูกติดตั้งในอุปกรณ์ขั้นสุดท้าย การทดสอบ EMC ทั้งหมดดำเนินการโดยการติดตั้งเครื่องบนแผ่นโลหะขนาด 360 มม.*360 มม. ความหนา 1 มม. อุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันอีกครั้งว่ายังคงเป็นไปตามข้อกำหนดของ EMC สำหรับคำแนะนำในการทำการทดสอบ EMC เหล่านี้ โปรดดู "การทดสอบ EMI ของแหล่งจ่ายไฟส่วนประกอบ" (มีใน https://www.meanwell.com/Upload/PDF/EMI_statement_en.pdf)
• อุณหภูมิแวดล้อมลดลง 3.5°C/1000m กับรุ่นไร้พัดลม และ 5°C/1000m กับรุ่นพัดลมสำหรับการทำงานสูงกว่า 2000m (6500 ฟุต)
