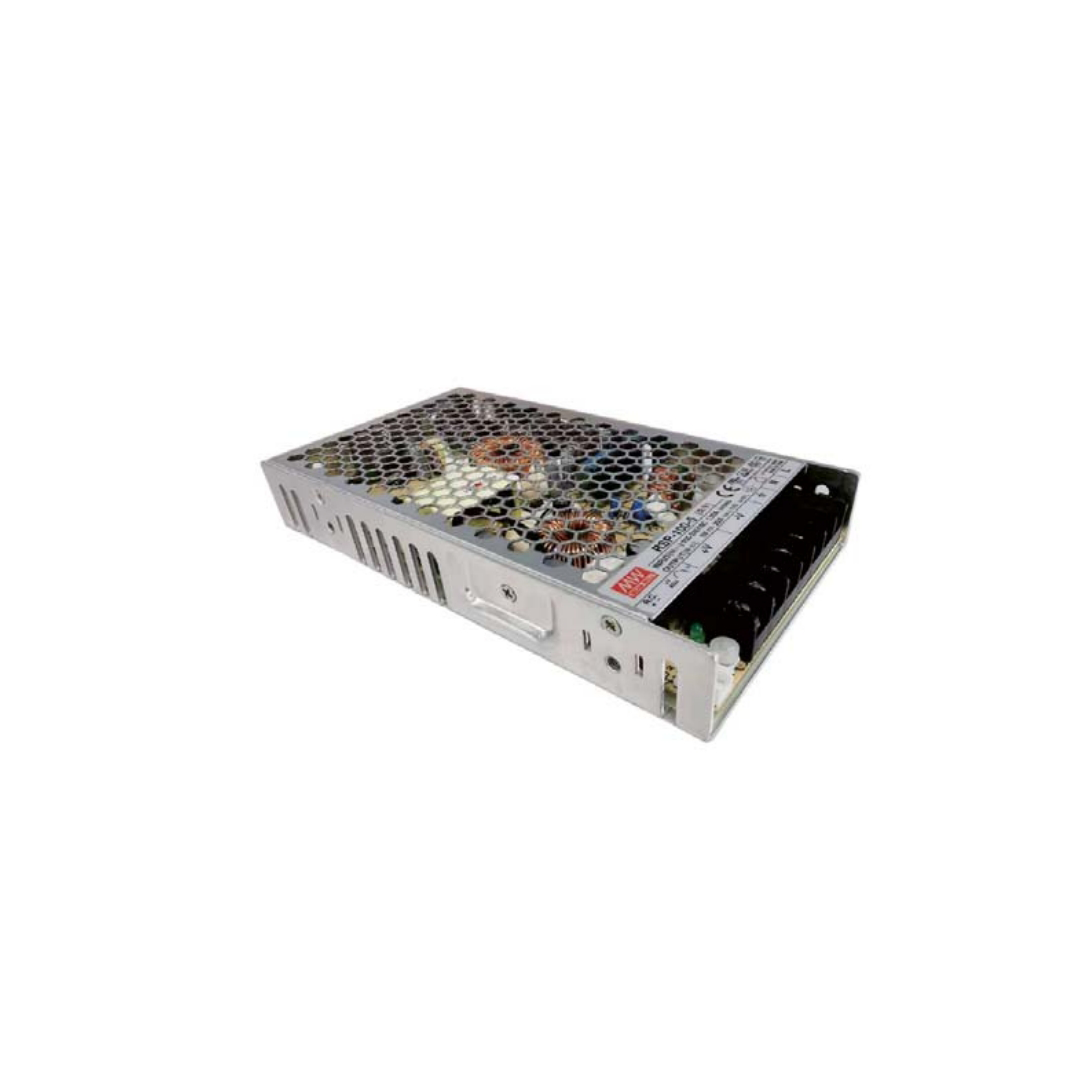

เพาว์เวอร์ซัพพลาย Mean Well 100W Single Output with PFC Function RSP-100-24

Features

• Universal AC input / Full range
• Built-in active PFC function
• High efficiency: Up to 88%
• Cooling: By free air convection
• Built-in remote ON-OFF control
• Protections: Short circuit / Overload / Over voltage / Over temperature
• LED indicator for power on

Applications

• Factory control or automation apparatus
• Test and measurement instrument
• Laser related machine
• Burn-in facility
• RF application

RSP-100 เป็นแหล่งจ่ายไฟ AC/DC แบบเดี่ยวขนาด 100 วัตต์ ชุดนี้ดำเนินการสำหรับ 85-264VAC แรงดันอินพุตและนำเสนอโมเดลที่มีเอาต์พุต DC ส่วนใหญ่ต้องการจากอุตสาหกรรม แต่ละรุ่น. ทำให้เย็นโดยการถ่ายเทอากาศฟรี ทำงานสำหรับอุณหภูมิถึง 70"C

หมายเหตุ

หมายเหตุและข้อกำหนด

• เงื่อนไขการวัดมาตรฐาน: พารามิเตอร์ทั้งหมดที่ไม่ได้ระบุเป็นพิเศษจะวัดที่อินพุต 230VAC, โหลดที่กำหนด และอุณหภูมิแวดล้อม 25°C
• การวัด Ripple & Noise: วัดที่แบนด์วิดท์ 20MHz โดยใช้สายคู่บิด 12" ที่เชื่อมต่อกับตัวเก็บประจุแบบขนาน 0.1µF & 47µF
• ความคลาดเคลื่อน: ครอบคลุมถึงความคลาดเคลื่อนในการตั้งค่า, การควบคุมแรงดันไฟฟ้าตามสาย (Line Regulation) และการควบคุมแรงดันไฟฟ้าตามโหลด (Load Regulation)
• ข้อพิจารณาด้าน EMC: แหล่งจ่ายไฟนี้ถือเป็นส่วนประกอบที่จะติดตั้งในอุปกรณ์ปลายทาง ซึ่งหมายความว่าอุปกรณ์ขั้นสุดท้ายจะต้องได้รับการตรวจสอบอีกครั้งเพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนด EMC สำหรับแนวทางการทดสอบ EMC เหล่านี้ โปรดดู "การทดสอบ EMI ของแหล่งจ่ายไฟส่วนประกอบ" (มีอยู่ที่ https://www.meanwell.com/Upload/PDF/EMI_statement_en.pdf)
• คำแนะนำสำหรับ RSP-100-3/-31-7.5: แนะนำอย่างยิ่งว่าความจุเอาต์พุตภายนอกไม่ควรเกิน 5000µF (เฉพาะสำหรับรุ่นที่ระบุ)
• การลดค่าตามความสูง: อุณหภูมิแวดล้อมจะลดลง 3.5°C/1000m สำหรับรุ่นไร้พัดลม และ 5°C/1000m สำหรับรุ่นมีพัดลม เมื่อใช้งานที่ระดับความสูงเกิน 2000 เมตร (6500 ฟุต)
