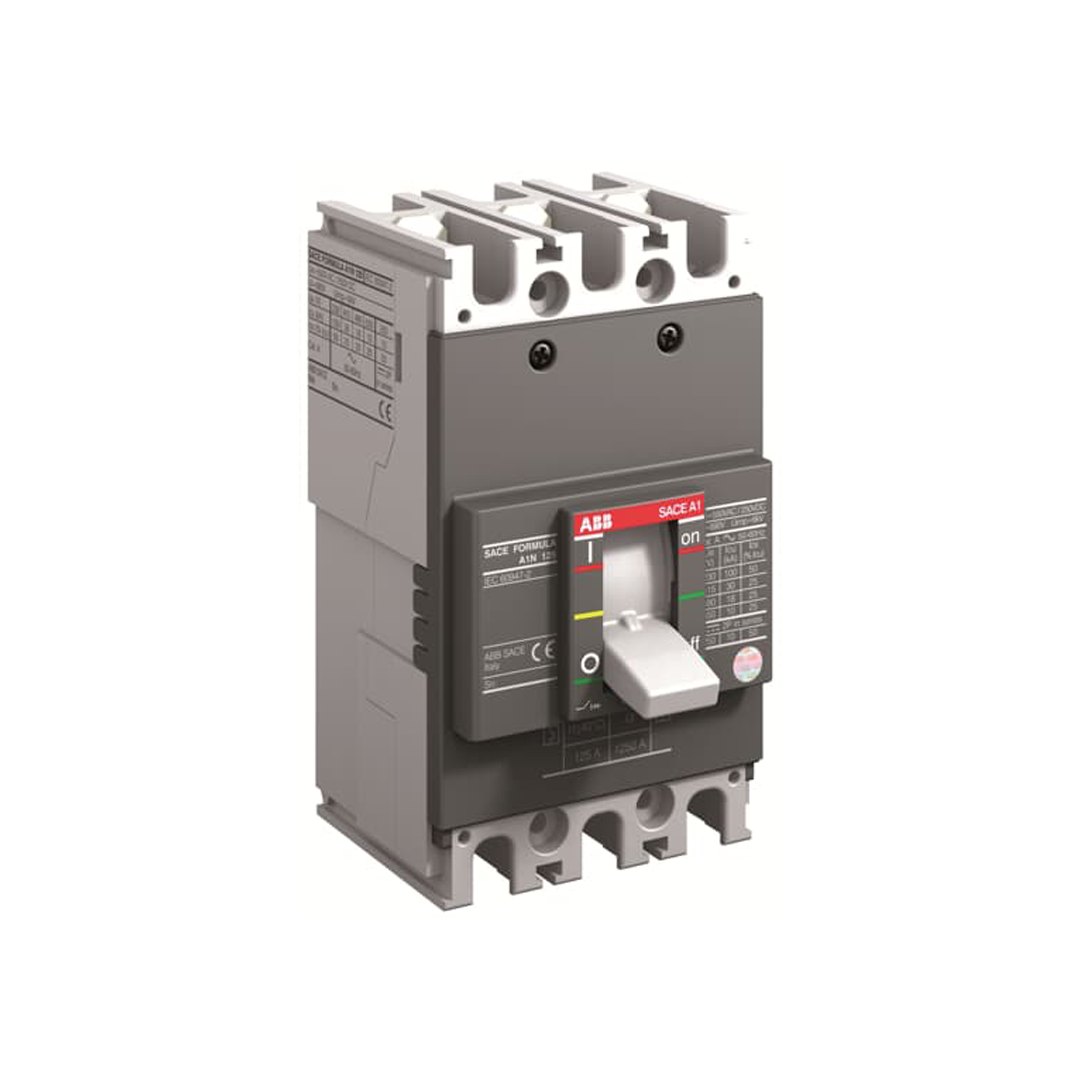

เบรกเกอร์ ABB MCCB รุ่น Formula ขนาดเฟรม 125A ปรับกระแสไม่ได้ รหัสสินค้า A1N 3P 40A 36KA

สร้างเกราะคุ้มกันที่เหนือกว่าให้กับระบบไฟฟ้าด้วย ABB รุ่น Formula รหัส A1N 3P 40A 36KA ที่สุดแห่งวิศวกรรมการป้องกันที่ทนกระแสชอร์ตได้ในระดับ 36 กิโลแอมป์ ระบบถูกล็อกค่าพิกัดการตัดกระแสไว้ที่ 40 แอมป์อย่างถาวร เพื่อให้วงจรย่อยและสายไฟได้รับการคุ้มครองอย่างตรงไปตรงมา ปราศจากการตั้งค่าที่คลาดเคลื่อน ตัวอุปกรณ์ขนาดเฟรม 125A ถูกออกแบบเชิงโครงสร้างให้ทนทานต่อการขยายตัวจากความร้อนขณะรับโหลดหนัก แบรนด์เอบีบีนำเสนอมาตรฐานที่ช่างไฟฟ้าและวิศวกรไว้วางใจในการทำงานที่ต้องการเสถียรภาพสูงสุดในระยะยาว

คุณสมบัติ

• พิกัด 40A มาพร้อมค่าทนกระแสลัดวงจร 36,000 แอมป์ เพื่อตอบโจทย์งานหนักของอุตสาหกรรม
• กลไกการทริปถูกออกแบบให้มีความคลาดเคลื่อนต่ำมาก ตัดไฟแม่นยำตามที่โรงงานกำหนดไว้
• รองรับการติดตั้งแบบ Back-plate ประกอบเข้าในตู้คอนโทรลเหล็กมาตรฐานได้อย่างลงตัว
• แต่ละโพลมีชุดดับอาร์คประสิทธิภาพสูงฝังอยู่ภายใน ทำหน้าที่สลายความร้อนรวดเร็ว
• เหมาะสมเป็นอย่างยิ่งกับการใช้เป็นเบรกเกอร์ตัวรองสำหรับป้องกันสายเมนย่อยในอาคารขนาดใหญ่

ข้อมูลจำเพาะ

• ประเภทผลิตภัณฑ์และตระกูล: เบรกเกอร์ MCCB แบรนด์ ABB ตระกูล Formula (รุ่นย่อย A1N) ชนิดทริปยูนิตแบบฟิกซ์ ปรับตั้งกระแสไม่ได้
• ขนาดพิกัดเฟรม (AF): 125A
• จำนวนขั้วไฟฟ้า (Poles): 3 โพล (3P)
• พิกัดนำกระแสใช้งาน (In): 40A
• พิกัดทนกระแสลัดวงจรสูงสุด (Icu): 36KA

In	I3	C(25kA)
40	400	066725

ข้อมูลทางเทคนิค

• รหัสสินค้าเฉพาะเจาะจง: สวิตช์ตัดตอนอัตโนมัติ ABB โมเดล Formula รหัส A1N 3P 40A 36KA
• พิกัดกระแสใช้งาน (In): ออกแบบรองรับการนำกระแสไฟฟ้าพิกัดสูงสุดที่ 40A
• พิกัดทนกระแสลัดวงจร (Icu): ทนกระแสตัดลัดวงจรสูงสุดได้ที่ 36KA (เฉพาะสำหรับโมเดล A1N)
• ขนาดโครงสร้างเฟรม (AF) และขั้ว: ชนิดเฟรม 125A โครงสร้าง 3P แบบฟิกซ์ (Fixed) ปรับตั้งค่ากระแสไม่ได้
• กลุ่มซีรีส์การใช้งาน: ผลิตภัณฑ์ MCCB ตระกูล Formula จาก ABB รุ่นสเปค 40A / 36KA

เอกสารข้อมูล

เบรกเกอร์ ABB MCCB รุ่น Formula ขนาดเฟรม 125A ปรับกระแสไม่ได้ รหัสสินค้า A1N 3P 40A 36KA Data Sheet
