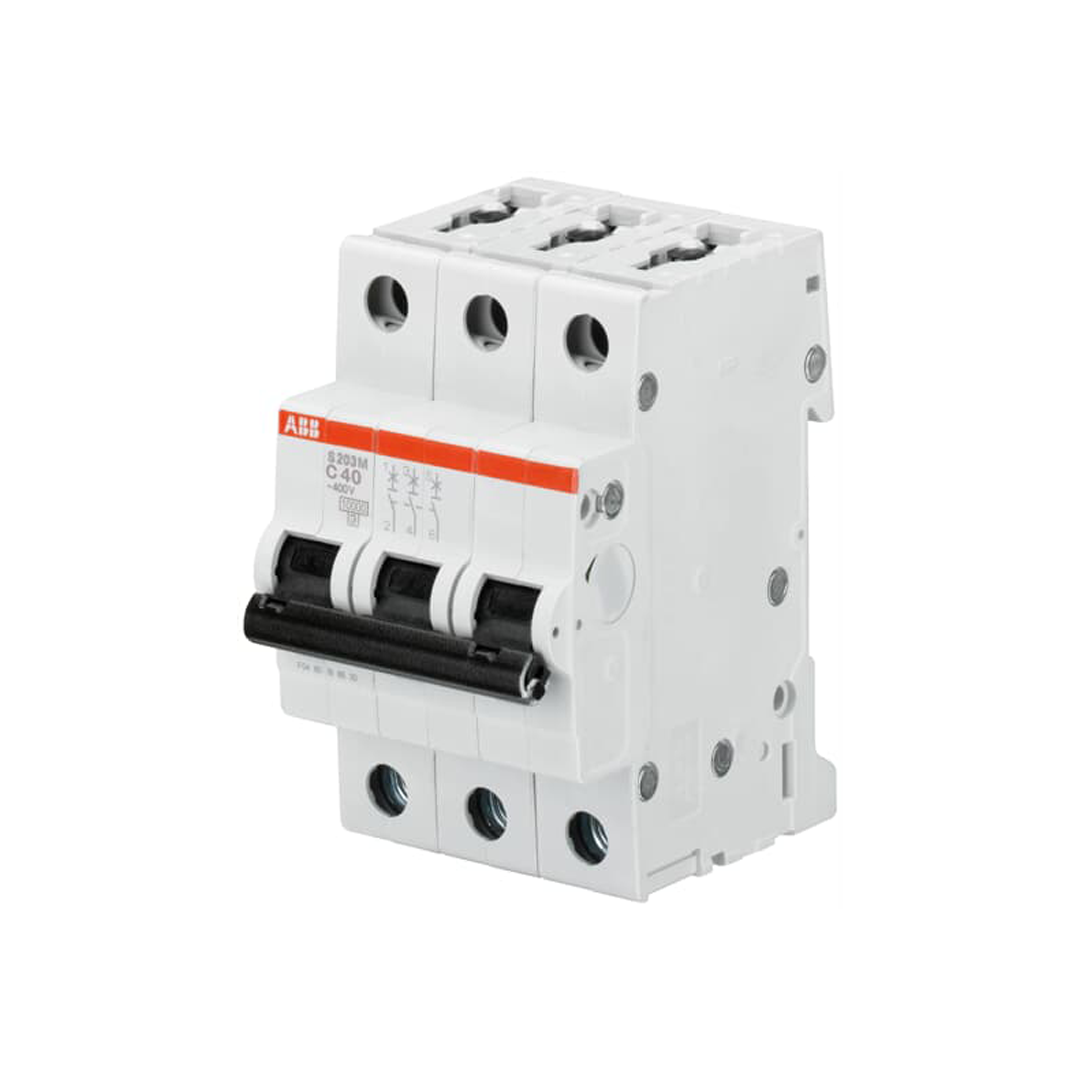

เบรกเกอร์ ABB เซอร์กิตเบรกเกอร์ MCB รุ่น SH200-C รหัสสินค้า SH203-C63

เสริมความแกร่งให้ระบบกำลังไฟฟ้าสามเฟสด้วย ABB เซอร์กิตเบรกเกอร์ รหัส SH203-C63 จากรุ่น SH200-C อุปกรณ์ชิ้นนี้รองรับการปล่อยกระแสไฟปริมาณมาก แต่ยังคงความสามารถในการตรวจจับสภาวะไฟช็อตและไฟเกินได้อย่างแม่นยำ ทันทีที่ระบบมีปัญหา เบรกเกอร์จะทำหน้าที่แยกวงจรออกเพื่อหยุดยั้งความเสียหายในเสี้ยววินาที ความทนทานและคุณภาพการผลิตจากแบรนด์ชั้นนำอย่าง ABB ช่วยการันตีอายุการใช้งานที่ยาวนาน มอบเสถียรภาพและความปลอดภัยอย่างยั่งยืน

คุณสมบัติ

• รุ่นพิกัดกระแสสูงสุดในกลุ่ม 3 ขั้วของซีรีส์นี้ เหมาะสำหรับคุมระบบไฟฟ้าหลักของอาคารหรือโรงงาน
• มอบความปลอดภัยขั้นสูงสุดด้วยกลไกตัดวงจรที่แม่นยำและตอบสนองฉับไว
• ลดความเสี่ยงการเกิดเพลิงไหม้จากความผิดพลาดทางไฟฟ้าในระบบ 3 เฟส
• โครงสร้างแข็งแกร่งทนทาน รองรับกระแสไฟฟ้าระดับสูงได้อย่างมีเสถียรภาพ
• ติดตั้งและบำรุงรักษาง่าย สะดวกต่อการถอดเปลี่ยนหรืออัปเกรดระบบในอนาคต

ข้อมูลจำเพาะ

• ประเภทของสวิตช์ตัดวงจร: MCB (เซอร์กิตเบรกเกอร์ย่อย) 3 เฟส ซีรีส์ SH200-C
• พิกัดระดับการนำกระแส (In): 63 แอมป์ (A) รองรับเมนโหลดขนาดกลาง-เล็ก 3 เฟส
• ความสามารถตัดโหลดช็อต (Icu): ระงับกระแสผิดปกติที่ 6 kA
• ลักษณะกลไกจำนวนโพล: 3 ขั้วเฟส (3P) พร้อมเทคโนโลยีตัดกระแสแบบ Curve C
• ประเภทขารองรับการติดตั้ง: ยึดติดอย่างสมบูรณ์กับรางปีกนก (DIN Rail)

Circuit-breaker	Terminals	D [in/mm]
XT1-XT3 F-P	ES	1.37/35
	EF	1.37/35
	Other types of terminals	0.98/25
XT2-XT4 F-P-W	ES	4.72/120
	EF	1.37/35 (Ue≤480V) 1.97/50 (Ue>480V)
	Other types of terminals	0.98/25 (Ue≤480V) 1.57/40 (Ue>480V)
XT5 F-P-W	ES	4.72/120
	EF	5.9/150
	Other types of terminals	2/50
XT6 F-W	ES	4.72/120
	EF	5.9/150
	Other types of terminals	2/50
XT7 F-W	ES	5.9/150
	EF	2.75/70
	Other types of terminals	0 fixed - 2.75/70 withdrawable

ข้อมูลทางเทคนิค

• จำนวนขั้วไฟฟ้า: 3 Pole
• พิกัดกระแสใช้งาน (In): 63 A
• พิกัดการตัดกระแสลัดวงจรสูงสุด (Icn): 6 kA
• ลักษณะการตัดวงจร: Trip Curve C
• แรงดันไฟฟ้าใช้งานปฏิบัติการ (Ue): 400 V AC

เอกสารข้อมูล

เบรกเกอร์ ABB เซอร์กิตเบรกเกอร์ MCB รุ่น SH200-C รหัสสินค้า SH203-C63 Data Sheet
