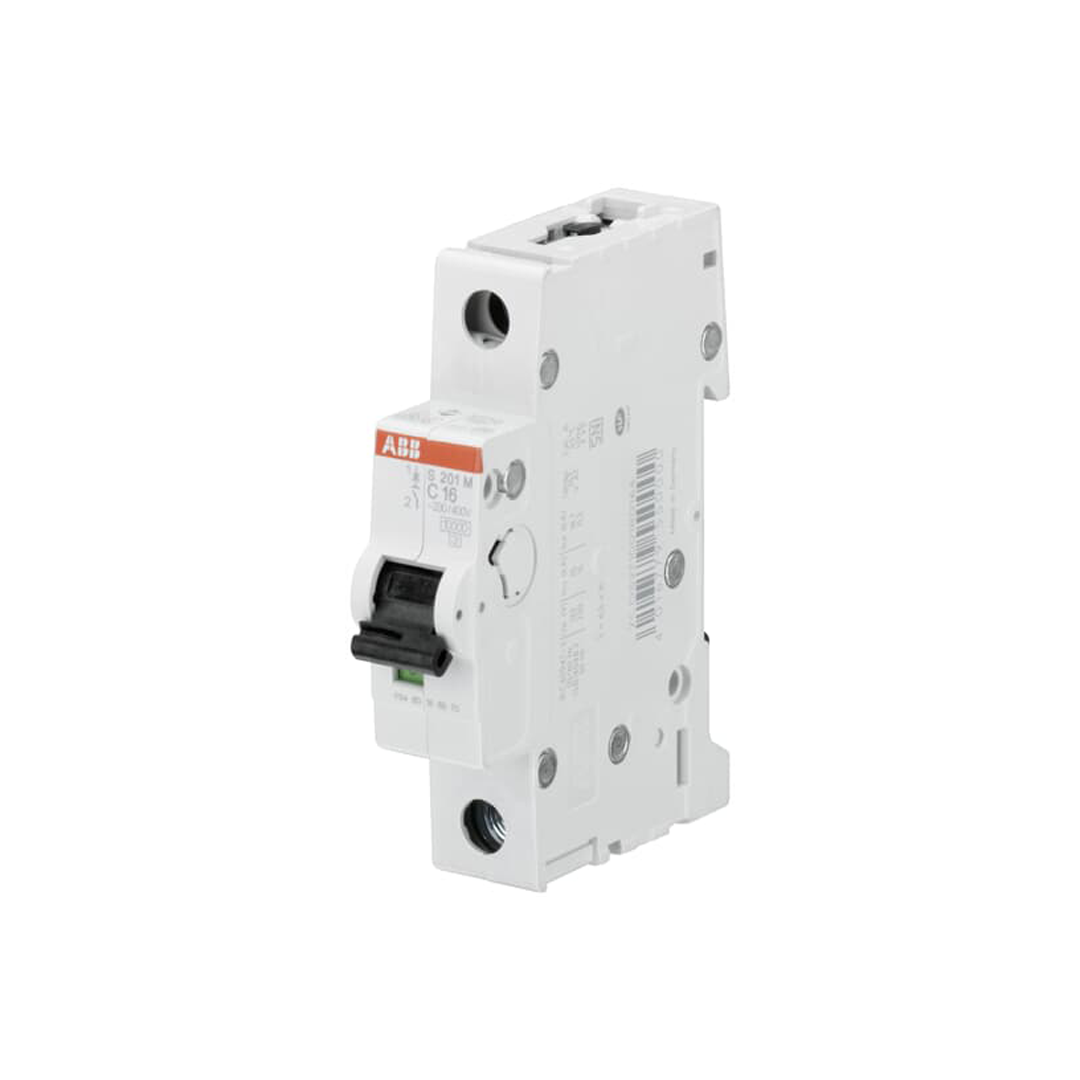

เบรกเกอร์ ABB เซอร์กิตเบรกเกอร์ MCB รุ่น S200M-C รหัสสินค้า S201M-C40

เสริมความมั่นคงให้กับระบบไฟฟ้าด้วยอุปกรณ์ตัดวงจรคุณภาพสูงจาก ABB รุ่น S200M-C รหัส S201M-C40 ซึ่งออกแบบมาเพื่อรองรับการใช้งานในวงจรย่อยแบบเฟสเดียวได้อย่างมีประสิทธิภาพ ทำหน้าที่เป็นเกราะป้องกันอันตรายจากภาวะกระแสไฟฟ้าเกินพิกัดและไฟฟ้าลัดวงจร ด้วยกลไกการตัดวงจรที่ฉับไวและแม่นยำตามมาตรฐานยุโรป วัสดุประกอบมีความแข็งแรงทนทานต่อความร้อนสูง ช่วยลดความเสี่ยงจากการเกิดประกายไฟ ให้คุณมั่นใจในความปลอดภัยสูงสุดตลอดการใช้งาน

คุณสมบัติ

• รองรับกระแสไฟฟ้าพิกัด 40 แอมป์ เหมาะสำหรับระบบไฟฟ้าภายในบ้านและอาคารพาณิชย์ขนาดกลาง
• ออกแบบตามมาตรฐาน IEC/EN 60898-1 และ IEC/EN 60947-2 ให้ความปลอดภัยสูงในการใช้งาน
• มีความสามารถในการตัดกระแสลัดวงจรสูงสุด (Icn) ที่ 10 kA
• เป็นเซอร์กิตเบรกเกอร์ชนิด 1 โพล (1P) ควบคุมและตัดวงจรเฟสเดียวได้อย่างมีประสิทธิภาพ
• ขั้วต่อสายแบบ lift terminal ช่วยให้การติดตั้งสายไฟแน่นหนาและปลอดภัยยิ่งขึ้น

ข้อมูลจำเพาะ

• ประเภทผลิตภัณฑ์: เบรกเกอร์ลูกย่อย MCB ป้องกันไฟช็อตไฟเกิน
• รหัสสินค้า/รุ่น: S201M-C40 (ซีรีส์ S200M-C)
• จำนวนโพล: 1 Pole
• พิกัดกระแสใช้งาน (In): 40A
• ลักษณะการตัดวงจร: Trip Curve C

Circuit-breaker	Terminals	D [in/mm]
XT1-XT3 F-P	ES	1.37/35
	EF	1.37/35
	Other types of terminals	0.98/25
XT2-XT4 F-P-W	ES	4.72/120
	EF	1.37/35 (Ue≤480V) 1.97/50 (Ue>480V)
	Other types of terminals	0.98/25 (Ue≤480V) 1.57/40 (Ue>480V)
XT5 F-P-W	ES	4.72/120
	EF	5.9/150
	Other types of terminals	2/50
XT6 F-W	ES	4.72/120
	EF	5.9/150
	Other types of terminals	2/50
XT7 F-W	ES	5.9/150
	EF	2.75/70
	Other types of terminals	0 fixed - 2.75/70 withdrawable

ข้อมูลทางเทคนิค

• โหลดสูงสุดของลูกย่อยรุ่นนี้อยู่ที่ 40 แอมแปร์ (40A) ใช้เป็นเมนย่อยสำหรับโหลดรวมของชั้น หรือแอร์ขนาดใหญ่
• ส่วนป้องกันทำหน้าที่ตามมาตรฐาน Curve C (ทริปช่วงกระแส 5 - 10 In)
• ระบบตัดต่อกระแสไฟฟ้าแบบขั้วเดียว 1P สำหรับแรงดัน 230VAC/240VAC
• พิกัดทนกระแสชอร์ตเซอร์กิต (Short-circuit Capacity) ระดับ 10 กิโลแอมแปร์ (10kA)
• สามารถรองรับการติดตั้งร่วมกับบัสบาร์ (Busbar) ชนิด PIN และ Fork ได้อย่างลงตัว

เอกสารข้อมูล

เบรกเกอร์ ABB เซอร์กิตเบรกเกอร์ MCB รุ่น S200M-C รหัสสินค้า S201M-C40 Data Sheet
