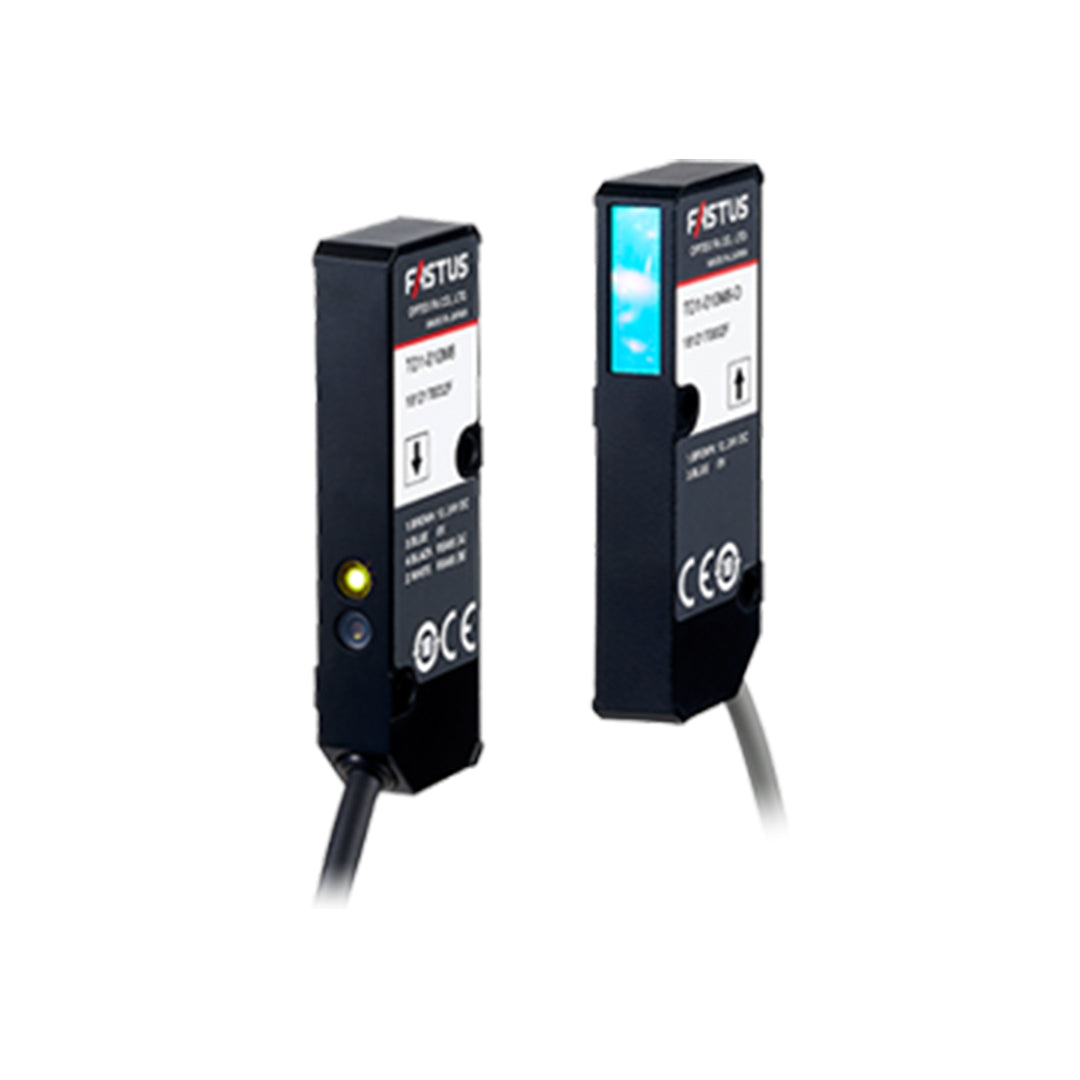

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code TD1-010M8

เซนเซอร์ OPTEX FA Through-beam Edge Laser Sensors TD1 Series เป็นเซนเซอร์เลเซอร์แบบลำแสงส่องผ่าน (Through-beam) ที่ออกแบบมาเพื่อการตรวจจับขอบหรือเส้นขอบของวัตถุโดยเฉพาะ ให้ความแม่นยำสูงในการตรวจจับแม้ชิ้นงานจะมีขนาดเล็กหรือบางมาก โครงสร้างแข็งแรง ติดตั้งง่าย และทำงานได้เสถียร เหมาะสำหรับงานอุตสาหกรรมที่ต้องการควบคุมคุณภาพและตรวจสอบตำแหน่งวัตถุอย่างละเอียด

คุณสมบัติ

• เหมาะสำหรับการวัดขอบและการวัดความกว้าง/ช่องว่าง
• ฟังก์ชันการปรับแนวแกนแสงเพื่อการติดตั้งที่ง่าย
• หน่วยขยายสัญญาณที่อ่านค่าได้ง่าย มีจำหน่ายแยกต่างหาก: CDA-DM2

ข้อมูลจำเพาะ

Model		TD1-010M8
Measurement range		Edge: +-5 mm, width: 10 mm
Distance between heads		Max. 300 mm
Light source	Medium (Wavelength)	Red semiconductor laser (Wavelength: 660 nm)
	Maximum output	390 uW
Laser class		Class 1 (IEC/JIS)/Class I (FDA)*1
Spot size		3 x 14 mm
Linearity		With a distance between heads of 100 mm:+-0.4 percent of F.S. (+-40 um)
Repeatability*2		+-4 um
Sampling period		500 us
Temperature drift		+-0.02 percent of F.S./degrees C
Indicators		[Emitting head] Power indicator: Green [Receiving head] Power indicator: Green, Alarm indicator: Red
Serial interface		RS-485
Supply voltage		12 to 24 VDC +-10 percent
Current consumption		Emitting head: 20 mA or less (at 12 VDC) Receiving head: 80 mA or less (at 12 VDC)
Connection type		Pig tail type: Cable with M8, 4-pin connector, 300 mm length
Environmental resistance	Ambient temperature/humidity	-10 to +50 degrees C / 35 to 85 percent RH (no freezing or condensation)
	Storage temperature/humidity	-20 to +60 degrees C / 35 to 85 percent RH (no freezing or condensation)
	Ambient illuminance	Sunlight: 10,000 lx or less, Incandescent lamp: 3,000 lx or less
	Vibration resistance	10 to 55 Hz; double amplitude 1.5 mm; 2 hours in each of the X, Y, and Z directions
	Shock resistance	Approx. 50 G (500 m/s2), 3 times in each of the X, Y, and Z directions
	Protection circuit	Reverse connection protection
	Degree of protection	IP50
Applicable regulations	EMC	EMC directive (2014/30/EU)
	Environment	RoHS directive (2011/65/EU), China RoHS (Directive No. 32)
	Safety	FDA regulations(21 CFR 1040.10 and 1040.11)*3
Applicable standards		EN60947-5-2
NRTL Certification		Recognized Components Proximity Switch Certified for US and Canada.
Material		Housing: Aluminum die cast, Emitting/receiving part: Glass
Weight		Emitting head, receiving head: 30 g each (including 300 mm connector cable)

Dimension

เอกสารข้อมูล

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code TD1-010M8 Data sheet
