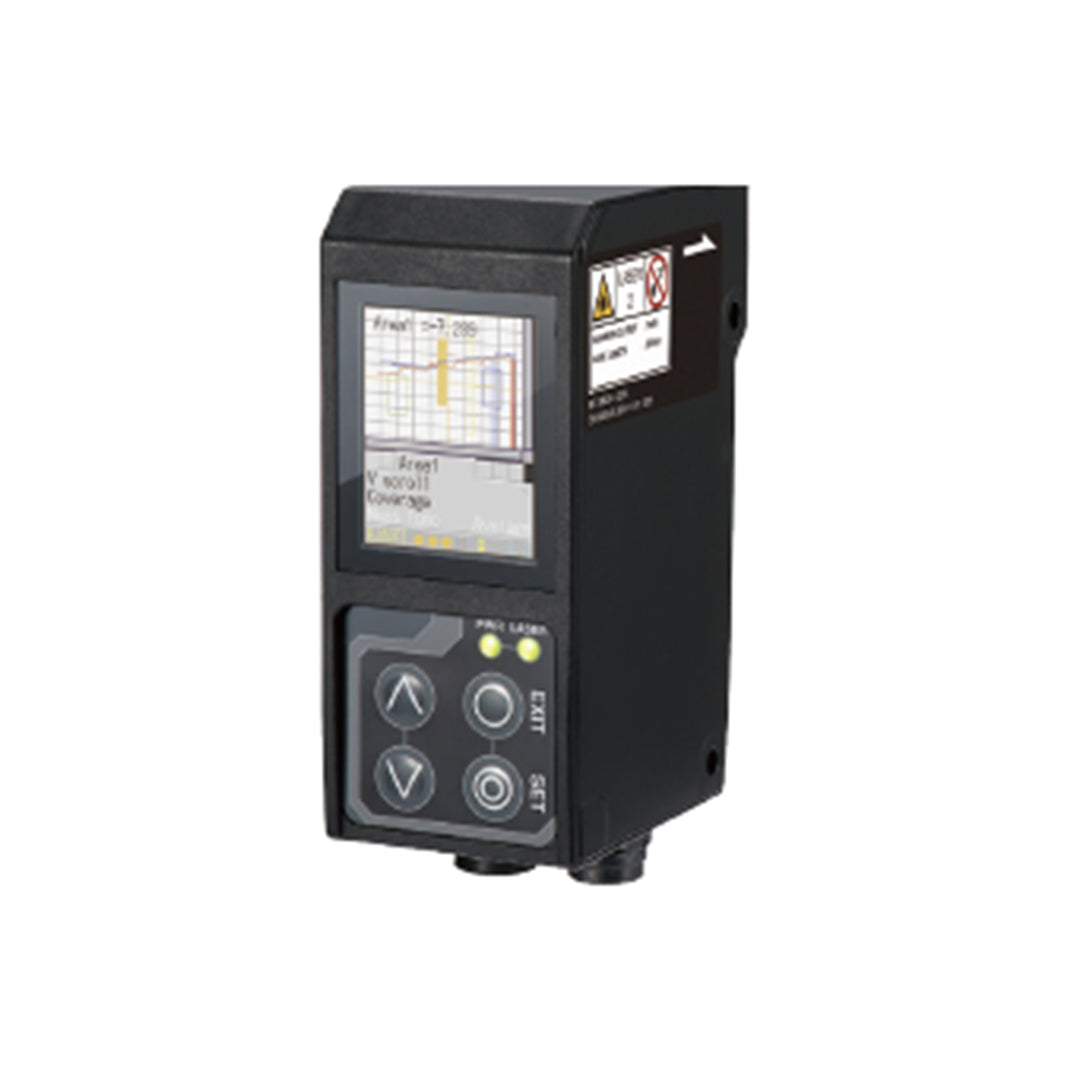

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code LS-100CN

เซนเซอร์ OPTEX FA 2-dimensional Laser Displacement Sensors LS Series เป็นเซนเซอร์เลเซอร์แบบสองมิติที่สามารถตรวจจับรูปร่าง ขนาด ความกว้าง และตำแหน่งของวัตถุได้อย่างแม่นยำ ช่วยให้วัดและตรวจสอบชิ้นงานที่มีรูปทรงซับซ้อนได้อย่างเสถียร มาพร้อมโครงสร้างแข็งแรงและการทำงานที่เชื่อถือได้ เหมาะสำหรับงานอุตสาหกรรมที่ต้องการการตรวจสอบคุณภาพเชิงละเอียดและการควบคุมกระบวนการผลิตอย่างแม่นยำ

คุณสมบัติ

• ความเป็นเชิงเส้น (±0.1% F.S.)
• ช่วงเวลาสุ่มตัวอย่าง 0.5 มิลลิวินาที (ความเร็วสูงสุด)
• การวัดแบบ 2 มิติ ด้วยต้นทุนที่ต่ำมาก

ข้อมูลจำเพาะ

Type		Parallel line emitting reflective type
Model	NPN	LS-100CN
	PNP	LS-100CP
Measurement distance		100 +-25 mm
Width of view (at measuring distance)		17 mm (at 75 mm) to 27 mm (at 125 mm)
Light source		Red semiconductor laser, wavelength: 655 nm, max. output: 1 mW
Laser class IEC/JIS		Class 2
Laser class FDA		Class II*1
Spot size*2		Approx. 0.3 x 32 mm
Linearity Z axis		+-0.1 percent of F.S.
Repeat accuracy*3 Z axis		2 um
Resolution*4 X axis		25 um
Sampling period		Typical value: 5 ms (when measuring the whole view in “Hi-res” mode), max. speed: 0.5 ms
Display		Dot matrix display
Indicators		Power indicator (green), laser emission indicator (green)
External input		Selectable from bank, trigger, hold, reset, laser OFF, and offset
Control output		3 NPN/PNP open collector outputs, max. 100 mA/30 VDC (max. residual voltage: 1.8 V)
Analog output		4 to 20 mA, out of measurement range: 24 mA (max. load impedance: 300 Ohm)
Communication I/F		RS-485 half duplex (9.6 kbps to 4.0 Mbps)
Temperature drift (typical example)		0.05 percent of F.S./degrees C
Supply voltage		12 to 24 VDC (+-10 percent, including -5 percent ripple)
Current consumption*5		Max. 180 mA
Environmental resistance	Degree of protection	IP67
	Ambient temperature/humidity	-10 to +40 degrees C / 35 to 85 percent RH (no condensation or freezing)
	Storage temperature/humidity	-20 to +60 degrees C / 35 to 85 percent RH (no condensation or freezing)
	Ambient illuminance	Sunlight: 10000 lx or less, high-frequency lamp: 3000 lx or less
	Vibration resistance	10 to 55 Hz; double amplitude 1.5 mm; 2 hours in each of the X, Y, and Z directions
	Shock resistance	Approx. 50 G (500 m/s2), 3 times in each of the X, Y, and Z directions
Applicable regulations		EMC directive (2004/108/EC) / FDA regulations (21 CFR 1040.10 and 1040.11) (except for deviations pursuant to Laser Notice No.56)
Applicable standards		EN 60947-5-7
Warm-up time		Approx. 30 minutes
Material		Main unit: Zinc die-casting, PC/emitting and receiving parts: Glass
Weight		Approx. 300 g

Dimension

เอกสารข้อมูล

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code LS-100CN Data sheet
