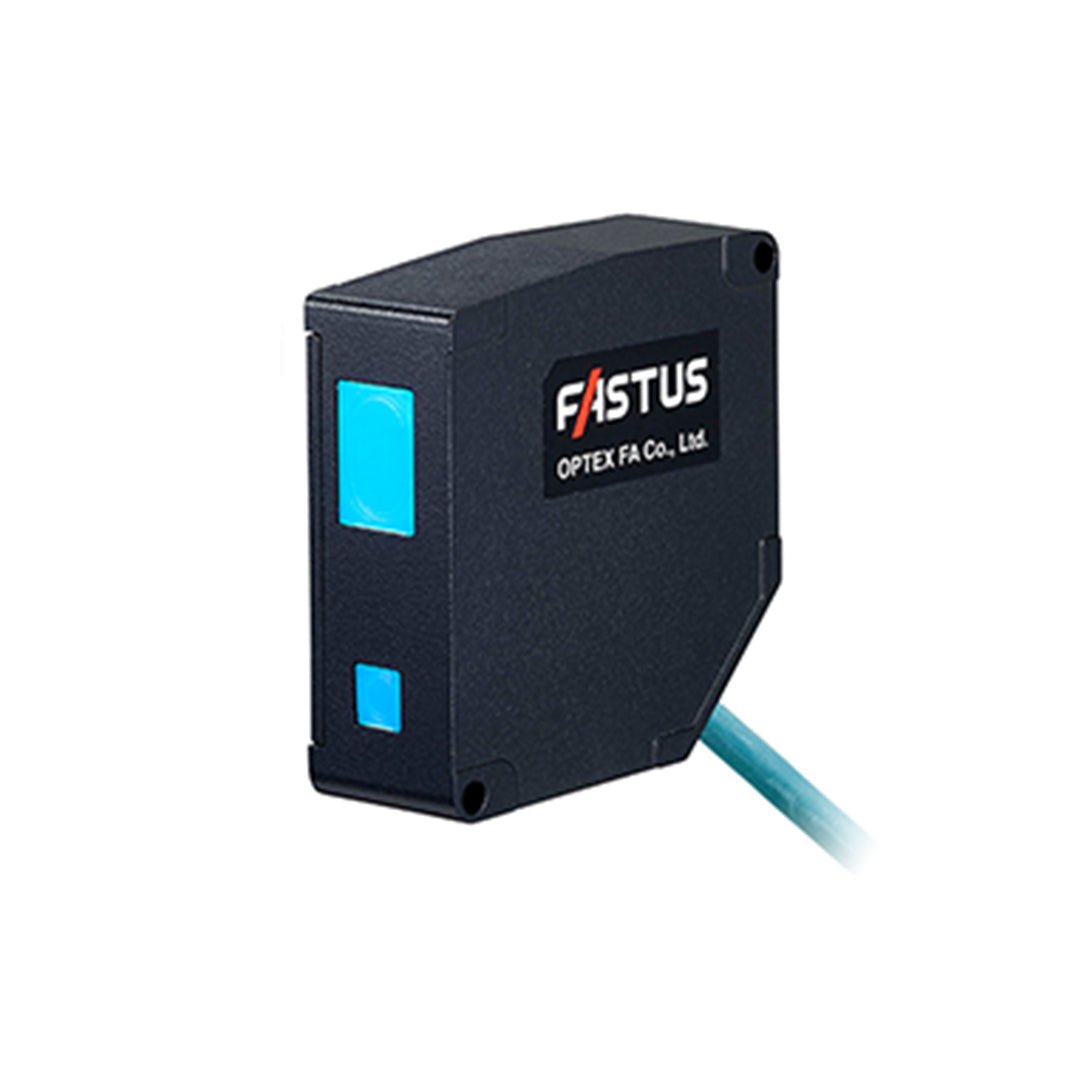

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CDX-W30A

เซนเซอร์ OPTEX FA Ultra High-Accuracy Laser Displacement Sensors CDX Series เป็นเซนเซอร์เลเซอร์วัดระยะที่ให้ความแม่นยำในระดับสูงสุด เหมาะสำหรับงานตรวจวัดที่ต้องการความละเอียดเชิงไมครอน มาพร้อมเทคโนโลยีขั้นสูงที่ช่วยให้การตรวจจับเสถียรแม้กับพื้นผิวที่ซับซ้อนหรือสีแตกต่างกัน โครงสร้างแข็งแรง ทนทาน และติดตั้งง่าย เหมาะสำหรับอุตสาหกรรมที่ต้องการการควบคุมคุณภาพและความแม่นยำสูงสุดในกระบวนการผลิต

คุณสมบัติ

• เซ็นเซอร์รับภาพที่พัฒนาขึ้น: ATMOS
• การเชื่อมต่อ อีเทอร์เน็ต โดยตรง
• มาพร้อมกับ เว็บเซิร์ฟเวอร์

ข้อมูลจำเพาะ

Model		CDX-L15A	CDX-LW15A	CDX-30A		CDX-W30A
Optical method		Specular reflection		Diffuse installation	Specular installation	Diffuse installation	Specular installation
Measurement range*1		15 +-1 mm		30 +-5 mm	25.5 +-3.0 mm	30 +-5 mm	25.5 +-3.0 mm
Medium		Red semiconductor laser
Wavelength		655 nm
Maximum output		0.39 mW
Laser class (IEC/JIS)		Class 1
Laser class (FDA*2)		Class I
Spot size※3		o30 um	30 x 1000 um	o30 um		30 x 1000 um
Linearity		+-0.05% of F.S. (+/-1 um)		+-0.03% of F.S. (+/-3 um)	+-0.04% of F.S. (+/-2.4 um)	+-0.015% of F.S. (+/-1.5 um)	+-0.04% of F.S. (+/-2.4 um)
Resolution※4		0.25 um
Repeat accuracy*5		0.25 um
Sampling period		12.5 us / 25 us / 50 us / 100 us / 200 us / 500 us / 1 ms / Auto
Temperature drift	-10 to +40 degrees C	+-0.02% F.S./degrees C	+-0.03% F.S./degrees C	+-0.01% F.S./degrees C		+-0.02% F.S./degrees C
	+40 to +50 degrees C	+-0.03% F.S./degrees C	+-0.1% F.S./degrees C	+-0.03% F.S./degrees C		+-0.04% F.S./degrees C
Weight		Approx. 300 g (including 500 mm connector cable)		Approx. 280 g (including 500 mm connector cable)

Dimension

เอกสารข้อมูล

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CDX-W30A Data sheet
