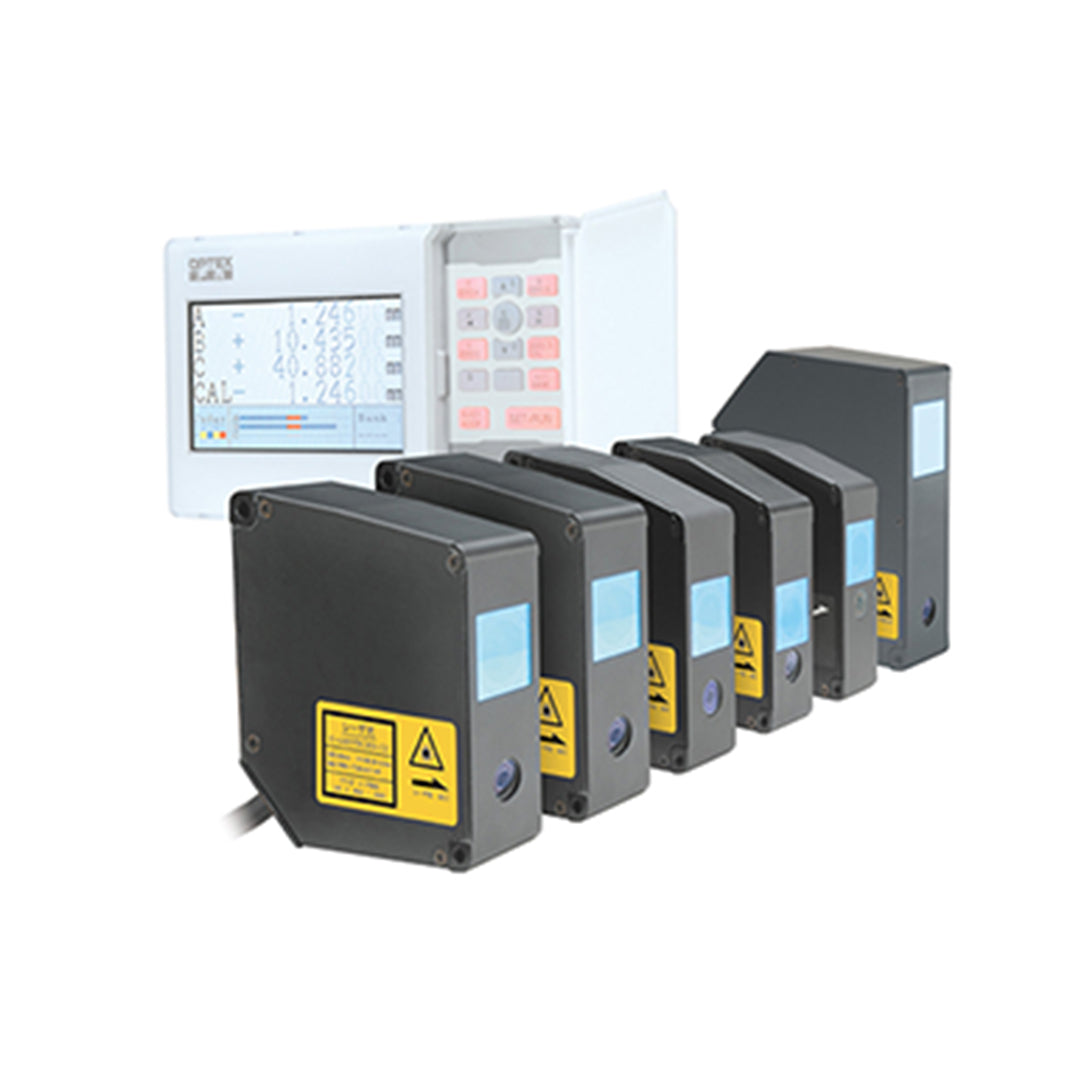

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD5A-P

เซนเซอร์ OPTEX FA High-performance Multi-unit Laser Displacement Sensors CD5 Series เป็นเซนเซอร์เลเซอร์วัดระยะประสิทธิภาพสูงที่สามารถเชื่อมต่อและทำงานแบบหลายยูนิตพร้อมกัน ช่วยเพิ่มความยืดหยุ่นในการตรวจวัดหลายจุดหรือหลายมิติในเวลาเดียวกัน ให้การวัดที่แม่นยำและเสถียรแม้กับพื้นผิวที่ซับซ้อน มาพร้อมโครงสร้างแข็งแรง เหมาะสำหรับงานอุตสาหกรรมที่ต้องการการควบคุมคุณภาพและการตรวจสอบเชิงละเอียดในกระบวนการผลิต

คุณสมบัติ

• ความแม่นยำในการวัดซ้ำและความเป็นเชิงเส้นสูงที่สุดในระดับเดียวกัน
• สามารถใช้ฟังก์ชันการคำนวณหลายรายการ 3 ช่องสัญญาณ (3 CH) ได้
• สามารถทำการวัดได้โดยใช้แค่ส่วนหัวของเซ็นเซอร์ (Sensor Head) เท่านั้น

ข้อมูลจำเพาะ

Model	CD5A-N	CD5A-P
No. of connectable sensor heads	Max. 3 units
Supply voltage	12 to 24 VDC +-10 percent
Current consumption	350 mA/24 V (includes analog current output when three sensor heads are connected)
Temperature drift	+-0.01 percent F.S./degrees C
Serial interface	RS-232C/USB
Analog output	Voltage output: +-10 V/F.S. (output impedance: 100 Ohm), Current output: 4 to 20 mA/F.S. (load impedance 300 Ohm or less)
Alarm output	NPN open collector	PNP open collector
	Max. 100 mA/24 VDC (residual voltage of Max. 1.8 V) ON when sensor head measurement is not possible
Control output	NPN open collector	PNP open collector
	Max. 100 mA/24 VDC (residual voltage of Max. 1.8 V) HI/LO settings possible, hysteresis settings possible
Bank input	ON when connected to ground	ON when connected to 12 to 24 V
	16 bank selectable
Hold input	ON when connected to ground	ON when connected to 12 to 24 V
	Measured value hold (set using menu)
Zero reset input	ON when connected to ground	ON when connected to 12 to 24 V
	Zero resetting possible for sensor head A measured value / sensor head B measured value / sensor head C measured value / calculated values
Laser OFF input	ON when connected to ground	ON when connected to 12 to 24 V
	Turning off is possible for lasers of sensor heads A / B / C
Display method	Liquid-crystal display
Environmental resistance Degree of protection	IP20
Environmental resistance Ambient temperature	-10 to +45 degrees C (no freezing or condensation) / when stored: -20 to +60 degrees C
Environmental resistance Ambient humidity	35 to 85 percent RH / when stored: 35 to 85 percent RH
Environmental resistance Vibration resistance	10 to 55 Hz; double amplitude 1.5 mm; 2 hours in each of the X, Y, and Z directions
Environmental resistance Shock resistance	Approx. 20 G (196 m/s2), 3 times in each of the X, Y, and Z directions
Applicable regulations EMC	Applicable regulations EMC directive (2004/108/EC)
Applicable regulations Environment	RoHS Directive (2011/65/EU), China RoHS (MIIT Order No.32)
Applicable standards	EN 60947-5-7
Material	Housing: Polycarbonate Terminal block: Nylon 66
Weight	Approx. 550 g (including terminal block)
Amplifier unit sub-functions	Sensor head settings, control output settings, analog output settings, calculation settings, various hold settings, filter settings, bank settings, RS-232C settings, memory copy function, measured value displayed digit settings, display brightness settings, key illumination settings

Dimension
