เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD5-LW25A
เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD5-LW25A
OPTEX FA
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
87,312.00 ฿
ราคาปกติ
ราคาโปรโมชัน
87,312.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD5-LW25A

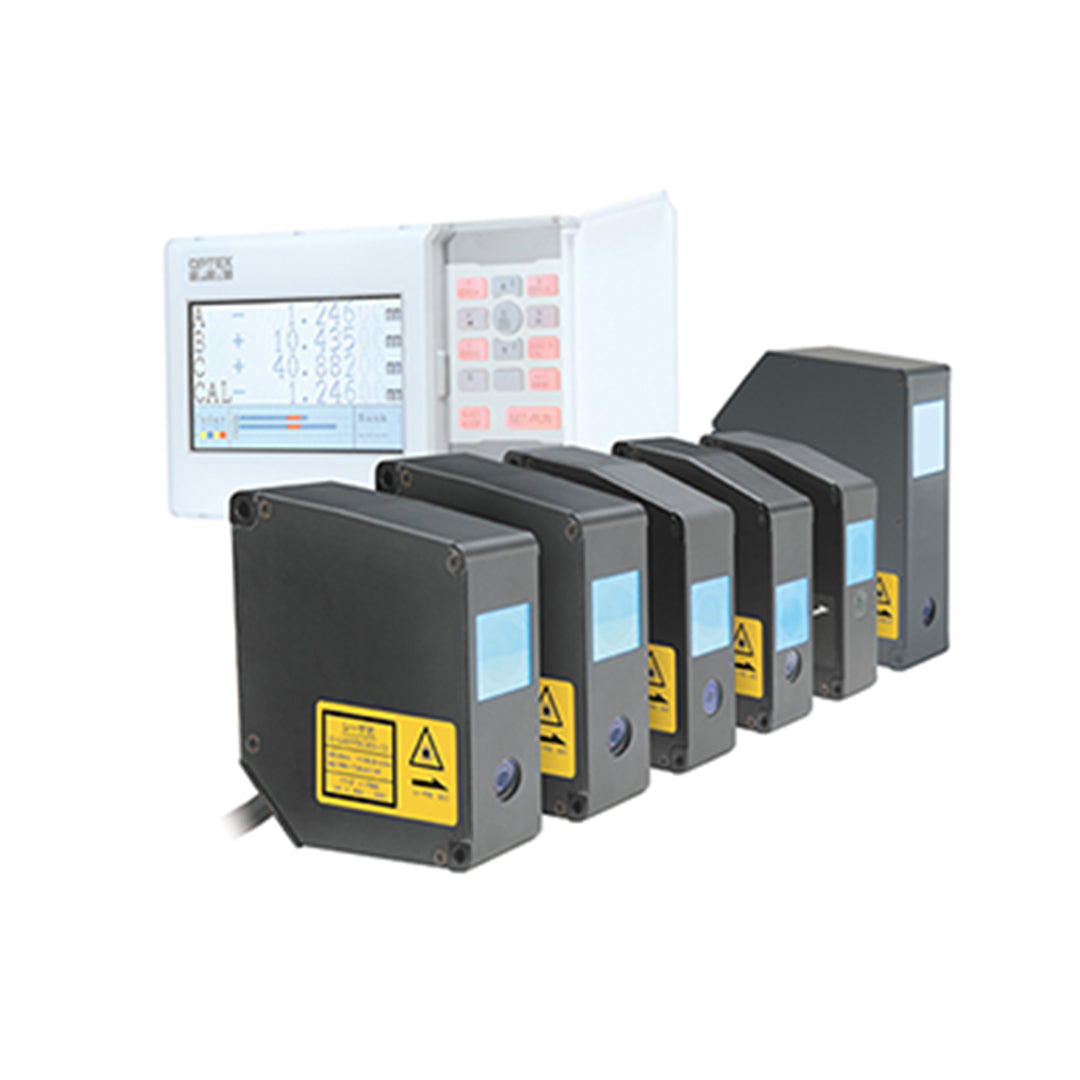

เซนเซอร์ OPTEX FA High-performance Multi-unit Laser Displacement Sensors CD5 Series เป็นเซนเซอร์เลเซอร์วัดระยะประสิทธิภาพสูงที่สามารถเชื่อมต่อและทำงานแบบหลายยูนิตพร้อมกัน ช่วยเพิ่มความยืดหยุ่นในการตรวจวัดหลายจุดหรือหลายมิติในเวลาเดียวกัน ให้การวัดที่แม่นยำและเสถียรแม้กับพื้นผิวที่ซับซ้อน มาพร้อมโครงสร้างแข็งแรง เหมาะสำหรับงานอุตสาหกรรมที่ต้องการการควบคุมคุณภาพและการตรวจสอบเชิงละเอียดในกระบวนการผลิต
ดูรายละเอียดทั้งหมด
คุณสมบัติ
คุณสมบัติ
- ความแม่นยำในการวัดซ้ำและความเป็นเชิงเส้นสูงที่สุดในระดับเดียวกัน
- สามารถใช้ฟังก์ชันการคำนวณหลายรายการ 3 ช่องสัญญาณ (3 CH) ได้
- สามารถทำการวัดได้โดยใช้แค่ส่วนหัวของเซ็นเซอร์ (Sensor Head) เท่านั้น
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Model | CD5-L25A | CD5-LW25A | CD5-30A | CD5-W30A | |||
|---|---|---|---|---|---|---|---|
| Optical method/mode | Specular reflection | Diffuse mode | Specular mode | Diffuse mode | Specular mode | ||
| Center of measurement range | 25 mm | 30 mm | 26.1 mm | 30 mm | 26.1 mm | ||
| Measurement range | +-1 mm | +-5 mm | +-2.5 mm | +-5 mm | +-2.5 mm | ||
| Light source | Medium | Red semiconductor laser | |||||
| Wavelength | 655 nm | 658 nm | |||||
| Max. output | 390 uW | 1 mW | |||||
| Laser class IEC/JIS*1 | CLASS 1 | CLASS 2 | |||||
| Spot size*2 | Approx. 25 x 35 um | Approx. 100 x 700 um | Approx. 30 x 100 um | Approx. 260 x 1,000 um | |||
| Linearity*3 | +-0.08 percent of F.S. (F.S. = 2 mm) | +-0.08 percent of F.S. (F.S. = 10 mm) | +-0.08 percent of F.S. (F.S. = 5 mm) | +-0.08 percent of F.S. (F.S. = 10 mm) | +-0.08 percent of F.S. (F.S. = 5 mm) | ||
| Repeat accuracy*3 | 0.37 um | 0.46 um | 0.23 um | 0.46 um | 0.23 um | ||
| Sampling period*4 | 100 us / 200 us / 400 us / 800 us / 1,600 us / 3,200 us / AUTO | ||||||
| Temperature drift*5 | +-0.01 percent of F.S./degrees C (F.S. = 2 mm) | +-0.05 percent of F.S./degrees C (F.S. = 2 mm) | +-0.01 percent of F.S./degrees C (F.S. = 10 mm) | +-0.01 percent of F.S./degrees C (F.S. = 5 mm) | +-0.01 percent of F.S./degrees C (F.S. = 10 mm) | +-0.01 percent of F.S./degrees C (F.S. = 5 mm) | |
| Weight | Approx. 250 g (including 500 mm connector cable) | ||||||
Dimension
Dimension
