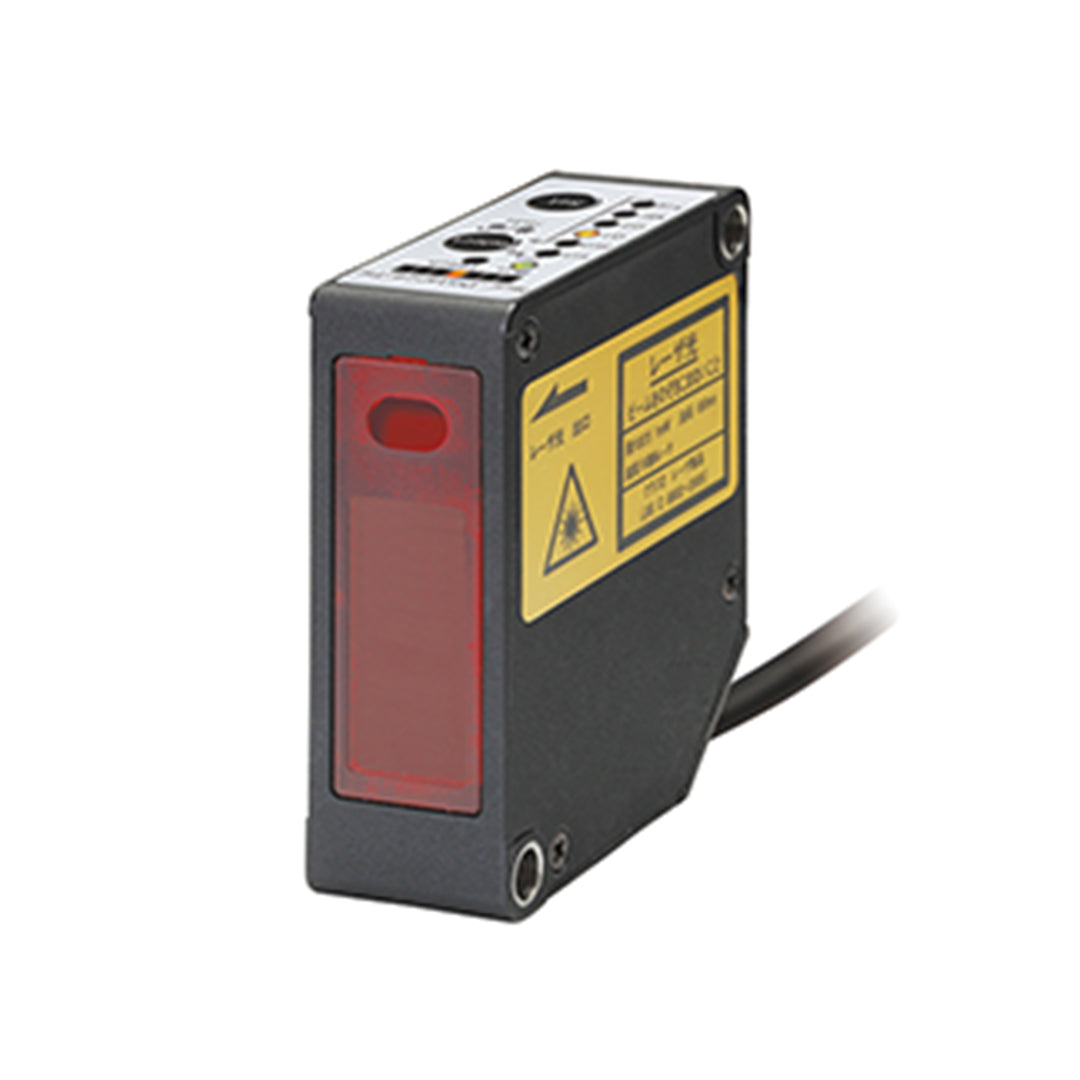

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD33-L30N-422

เซนเซอร์ OPTEX FA Small Laser Displacement Sensors CD33 Series เป็นเซนเซอร์เลเซอร์วัดระยะขนาดเล็กที่ให้ความแม่นยำสูง เหมาะสำหรับการตรวจวัดในพื้นที่จำกัดหรือชิ้นงานขนาดเล็ก มาพร้อมการทำงานที่เสถียรแม้กับพื้นผิวและสีที่แตกต่างกัน ติดตั้งง่าย ใช้งานสะดวก และมีโครงสร้างทนทาน เหมาะสำหรับงานอุตสาหกรรมที่ต้องการการวัดละเอียดและความน่าเชื่อถือในกระบวนการผลิต

คุณสมบัติ

• มีการเพิ่มรุ่นประเภท การสะท้อนแบบสเปกคูลาร์ (Specular reflection) เข้ามาในไลน์ผลิตภัณฑ์
• มีหน่วยควบคุมสำหรับ PLC ของ Mitsubishi Electric ให้เลือกใช้

ข้อมูลจำเพาะ

Model	NPN type	CD33-L30N-422	CD33-L50N-422	CD33-L85N-422
	PNP type	CD33-L30P-422	CD33-L50P-422	CD33-L85P-422
Specular object, glass
Measurement target object		26.3 mm	47.3 mm	82.9 mm
Center of measurement range		+-2 mm	+-5 mm	+-10 mm
Measurement range		4 mm	10 mm	20 mm
F.S. (full scale)		Red semiconductor laser, wavelength: 655 nm, Maximum output: 390 uW
Light source		IEC/JIS: CLASS 1 FDA: CLASS II
Laser class		0.1 x 0.1 mm
Spot size*1		+-0.2 percent F.S.
Linearity		1 um	2.5 um	5 um
Repeat accuracy		0.5 (default setting), 4-stage switching is possible between 1 ms, 1.5 ms, 2 ms
Response time*2 Averaging	Fast	5 ms or less: Averaging 1 time (1 ms) + sensitivity switching time (Max. 4 ms)
	Standard	12.5 ms or less: Averaging 16 times (8.5 ms) + sensitivity switching time (Max. 4 ms)
	High-resolution	36.5 ms or less: Averaging 64 times (32.5 ms) + sensitivity switching time (Max. 4 ms)
Control output Output channel No.		1ch: Q2 (default setting of self-diagnosis output)
Control output Output method		NPN/PNP open collector output, Max. 100 mA / 30 VDC, residual voltage 1.8 V
Analog output		Not equipped
Serial interface		RS-422 9.6 k to 256 kbps
Temperature drift		+-0.08 percent/degrees C F.S.
Indicators Distance indicator		LED bar display on operation surface (25-step)
Indicators Output indicator		Q2 LED lights up during output (orange)
Indicators Input indicator		MF LED lights up during input (orange)
MF (multi-function) input		Choose from laser OFF, teaching*3, sample & hold Response time: 3 ms or less
Supply voltage		12 to 24 VDC, +-10/-5 percent
Current consumption		Max. 55 mA
Connection type		Cable type: Cable length: 2 m (o5) Connector type: M12, 8-pin
Protection circuit		Reverse connection protection, overcurrent protection function
Degree of protection		IP67
Ambient temperature/humidity		-10 to +45 degrees C / 35 to 85 percent RH (no freezing or condensation)
Ambient illuminance		Sunlight: 10,000 lx Incandescent lamp: 3,000 lx
Vibration resistance		10 to 55 Hz; double amplitude 1.5 mm; 2 hours in each of the X, Y, and Z directions
Shock resistance		Approx. 50 G (500 m/s2), 3 times in each of the X, Y, and Z directions
Applicable regulations		EMC directive (2004/108/EC) / FDA regulations (21 CFR 1040.10)
Applicable standards		EN 60947-5-2
Warm-up time		Approx. 15 minutes
Material		Housing: PBT, Front cover: PMMA, Cable: PVC
Weight without cable		Approx. 65 g

Dimension
