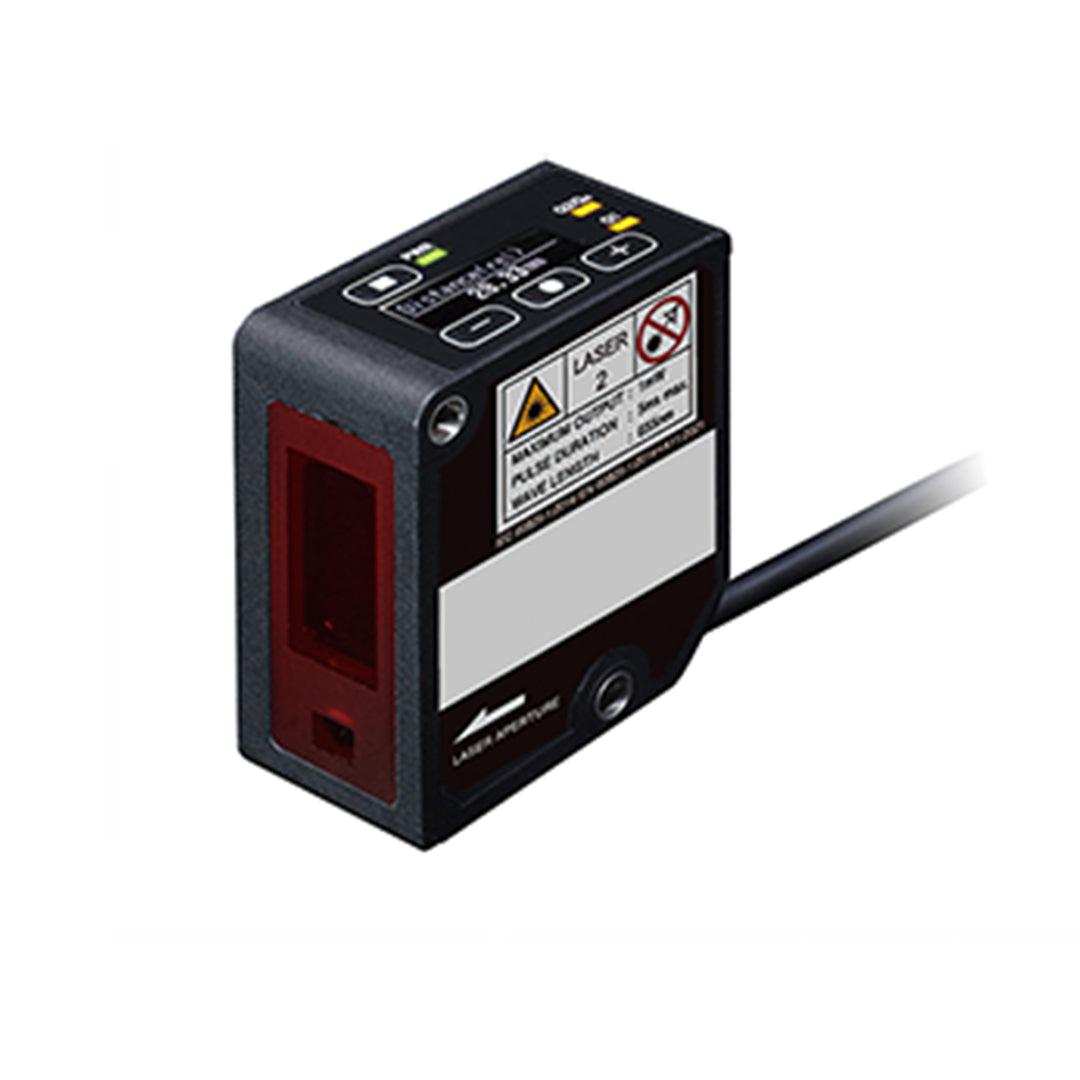

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD2H-2452

เซนเซอร์ OPTEX FA Laser Displacement Sensors CD2H Series เป็นเซนเซอร์เลเซอร์วัดระยะที่ให้ความแม่นยำสูง เหมาะสำหรับงานตรวจวัดระยะหรือความสูงของวัตถุในกระบวนการผลิต มาพร้อมเทคโนโลยีที่ช่วยให้การวัดเสถียรแม้กับพื้นผิวที่หลากหลายและสีแตกต่างกัน โครงสร้างแข็งแรง ติดตั้งง่าย เหมาะสำหรับงานอุตสาหกรรมที่ต้องการควบคุมคุณภาพและตรวจสอบด้วยความละเอียดสูง

คุณสมบัติ

• ความแม่นยำในการวัดซ้ำสูงที่สุดในระดับเดียวกัน*: 0.25 ไมโครเมตร (μm) (CD2H-30□/CD2H-50□)
• ช่วงเวลาสุ่มตัวอย่างเร็วที่สุดในระดับเดียวกัน*: 133.3 ไมโครวินาที (μs)
• การวัดในระยะทางไกลสูงสุด 1,200 มม.
• สามารถแสดงรูปคลื่นแสงที่รับได้บนหน้าจอแสดงผล OLED

ข้อมูลจำเพาะ

Model	Cable	CD2H-30A	CD2H-50A	CD2H-130	CD2H-2452	CD2H-3502	CD2H-7002
	Pigtail cable	CD2H-30M12A	CD2H-50M12A	CD2H-130M12	CD2H-245M122	CD2H-350M122	CD2H-700M122
Center of measurement range		30 mm	50 mm	130 mm	245 mm	350 mm	700 mm
Measurement range		+-5 mm	+-10 mm	+-70 mm	+-175 mm	+-250 mm	+-500 mm
Maximum output	Medium	Red semiconductor laser
	Wavelength	655 nm
	Maximum output	0.39 mW			1 mW
Laser class (JIS/IEC/FDA *1)		CLASS 1 / Class I			CLASS 2 / Class II
Spot size *2		o50 um	o70 um	o0.3 mm	o0.5 mm	o0.6 mm	o1.0 mm
Linearity		+-0.1 percent of F.S.					+-0.1 percent of F.S. (200 to 700 mm) +-0.3 percent of F.S. (700 to 1200 mm)
Resolution *3		0.25 um	0.25 um	4 um	10 um	20 um	100 um
Repeat accuracy *4		0.25 um	0.25 um	4 um	10 um	20 um	100 um
Sampling period *5		133.3 us / 150 us / 200 us / 300 us / 500 us / 1 ms / 2 ms / 5 ms / Auto
Temperature characteristics *6		+-0.06 percent of F.S./degrees C
Weight		Cable models: Approx. 140 g Connector models: Approx. 90 g
IO-Link	Specifications	Rev. 1.1
	Baud rate	COM3 (230.4 kbps)
	Number of process input data bytes	6 bytes
	Minimum cycle time	0.7 ms
Control output (DO1/DO2*7) No. of outputs		2 (DO1 can be switched to IO-Link.)
Control output (DO1/DO2*7) Polarity		NPN/PNP, open collector or Push-Pull (selectable by setting) Max. 100 mA/24 VDC, residual voltage 1.8 V or less
Analog output QA*7	Current	4 to 20 mA, load impedance: 300 Ohm or less
	Voltage	0 to 10 V, output impedance: 100 Ohm or less
External input*8		Switchable between Off, Multi operations, Hold, Zero point teach, and Laser off
Connection		Cable: o4.5 mm, 2 m cable Pigtail cable: o4.5 mm, 300 mm cable with M12 5-pin connector Minimum bending radius: Cable diameter x 2 (when fixed in place), cable diameter x 6 (when movable)

Dimension

เอกสารข้อมูล

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD2H-2452 Data sheet
