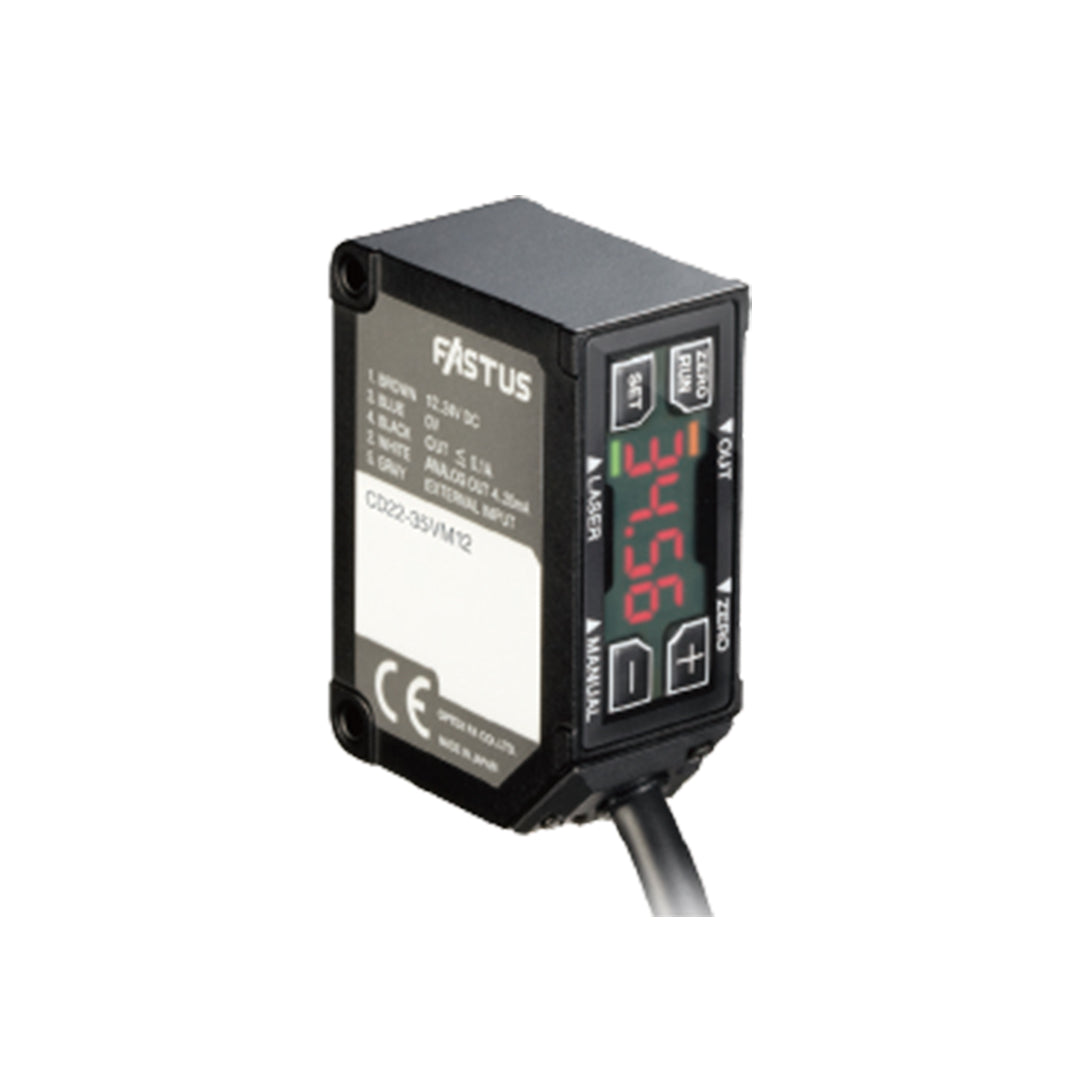

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD22-100-485M122

เซนเซอร์ OPTEX FA Compact Laser Displacement Sensors CD22 Series เป็นเซนเซอร์เลเซอร์วัดระยะขนาดกะทัดรัดที่ให้ความแม่นยำสูง เหมาะสำหรับงานตรวจวัดระยะ ความหนา หรือขนาดของวัตถุในพื้นที่ติดตั้งจำกัด มาพร้อมการทำงานที่เสถียรแม้กับพื้นผิวหรือสีที่แตกต่างกัน ติดตั้งง่ายและทนทาน เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความละเอียดและความน่าเชื่อถือในกระบวนการผลิต

คุณสมบัติ

• หน่วยขยายสัญญาณ (Amplifier Unit) ที่เพิ่มเข้ามาใหม่ ซึ่งสามารถเชื่อมต่อกับหน่วยสื่อสาร CC-Link ได้
• แอมพลิฟายเออร์และจอแสดงผลดิจิทัล 4 หลักในตัว
• มาพร้อมฟังก์ชันการทำงานประสิทธิภาพสูงเหมือนกับรุ่นไฮเอนด์ (High-end models)

ข้อมูลจำเพาะ

Model		CD22-15-485M12	CD22-35-485M12	CD22-100-485M122
Center of measurement range		15 mm	35 mm	100 mm
Measurement range		+-5 mm	+-15 mm	+-50 mm
F.S. (full scale)		10 mm	30 mm	100 mm
Light source	Medium/wavelength	Red semiconductor laser, wavelength: 655 nm
	Max. output	390 uW	1 mW
Laser class IEC/JIS		Class 1	Class 2*1
Laser class FDA Class		Class I*2	Class II*2
Spot size		Approx. 0.5 x 0.7 mm	Approx. 0.45 x 0.8 mm	Approx. 0.6 x 0.7 mm
Linearity		+-0.1 percent F.S.
Repeat accuracy*4		1 um	6 um	20 um
Sampling period		500 us/1000 us/2000 us/4000 us/AUTO
Temperature drift		+-0.02 percent/degrees C F.S.		+-0.05 percent/degrees C F.S.
Indicators		Laser emission indicator (green)/zero reset indicator (red)/output indicator (orange)/mode indicator (red)
Serial interface*5		RS-485 half duplex communication (9.6 k to 1,250 kbps)
Supply voltage		12 to 24 VDC +-10 percent
Current consumption		70 mA or less (at 24 VDC)
Connection type		Pig tail type: Cable with M12, 5-pin connector, 300 mm length
Protection circuit		Reverse connection protection
Environmental resistance	Degree of protection	IP67 (including joint of connector)
	Ambient temperature/humidity	-10 to +50 degrees C / 35 to 85 percent RH (no freezing or condensation)
	Ambient illuminance	Incandescent lamp 3,000 lx or less
	Vibration resistance	10 to 55 Hz; double amplitude 1.5 mm; 2 hours in each of the X, Y, and Z directions
	Shock resistance	Approx. 50 G (500 m/s2), 3 times in each of the X, Y, and Z directions
Applicable regulations		EMC directive (2004/108/EC) / FDA regulations (21 CFR 1040.10 and 1040.11) (except for deviations pursuant to Laser Notice No.56)
Applicable standards		EN 60947-5-2
Warm-up time		Approx. 5 minutes
Material		Housing: Aluminum die-cast Front cover: PPSU Display: PET Cable: PVC
Weight		Approx. 60 g

Dimension
