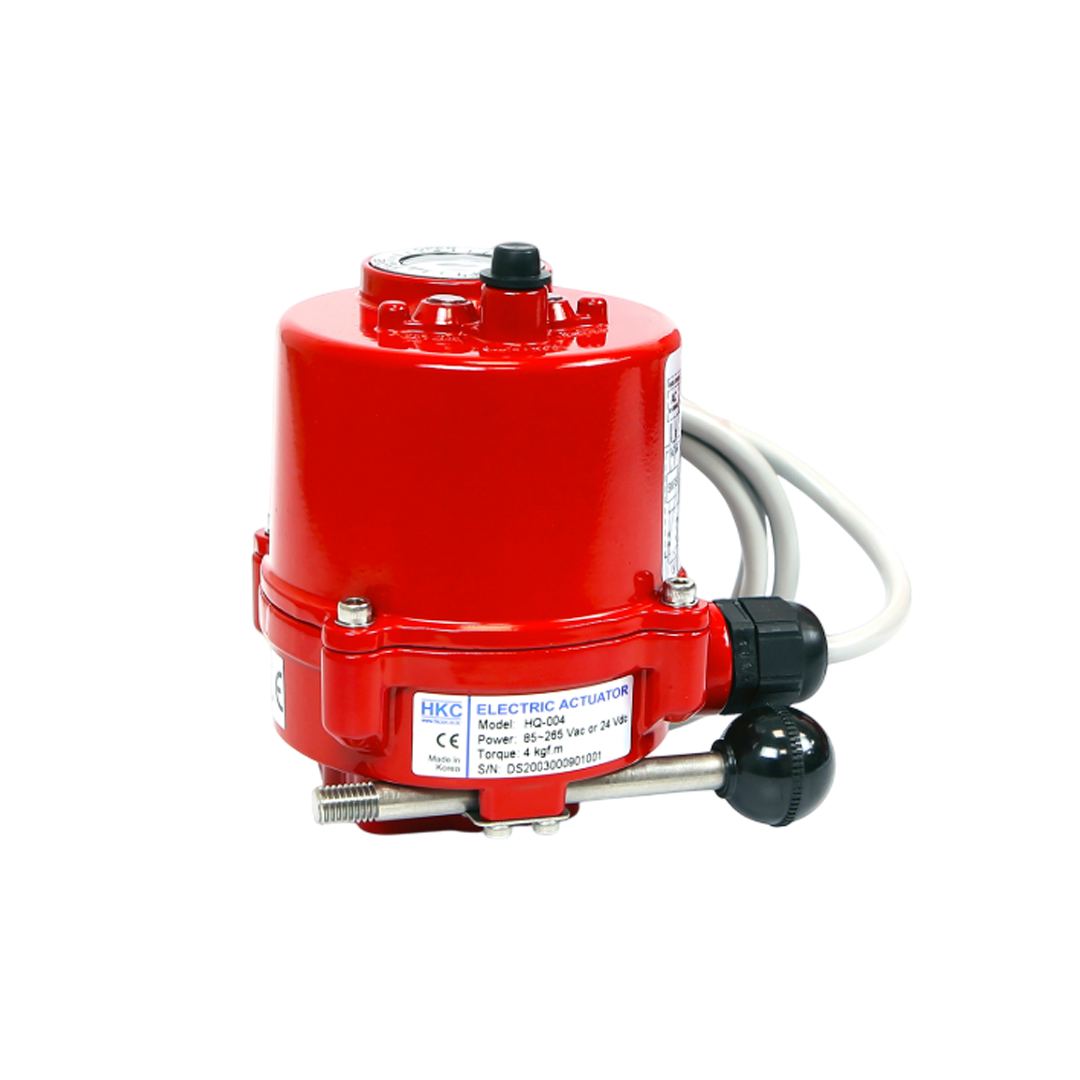

รายละเอียด หัวขับไฟฟ้า HKC Electric Actuator HQ-004 Quarter-turn HQ-004
ในโลกของระบบควบคุมวาล์วและระบบไหลเวียนในอุตสาหกรรมสมัยใหม่ Electric Actuator หรือ "แอคชูเอเตอร์ไฟฟ้า" กลายเป็นองค์ประกอบที่ขาดไม่ได้ โดยเฉพาะอย่างยิ่งในงานที่ต้องการความแม่นยำ ความปลอดภัย และความสะดวกในการควบคุมจากระยะไกล หนึ่งในผู้ผลิตที่มีชื่อเสียงและได้รับความไว้วางใจจากผู้ใช้งานทั่วโลกคือ HKC ซึ่งเป็นผู้เชี่ยวชาญในการพัฒนา Electric Actuator สำหรับงานควบคุมวาล์วประเภทต่าง ๆ อย่างมีประสิทธิภาพ
คุณสมบัติ
คุณสมบัติ
HQ-004 – ซีรีส์ HQ-004
- • HQ-004 เป็นแอคชูเอเตอร์ไฟฟ้าแบบหมุนไตรมาส (Electric Quarter-turn Actuator) ออกแบบมาสำหรับวาล์วแบบหมุนขนาดเล็ก เช่น วาล์วผีเสื้อ (Butterfly Valve), วาล์วลูกบอล (Ball Valve) และวาล์วปลั๊ก (Plug Valve)
- • ตัวเรือนผลิตจากอะลูมิเนียมไดคาสต์ ขนาดกะทัดรัด และน้ำหนักเบา
- • มาพร้อมคันโยกสำหรับการควบคุมแบบแมนนวล
- • มีตัวแสดงสถานะเชิงกล (Mechanical Indicator) และไฟสัญญาณ LED สำหรับแสดงสถานะเปิด/ปิด
วิธีติดตั้ง (Installation)
- 1. การติดตั้งกับวาล์ว
- แอกชูเอเตอร์รุ่น HQ-004 รองรับการติดตั้งกับวาล์วที่มีหน้าแปลนมาตรฐาน ISO 5211 ขนาด F03, F05 และ F07
- สามารถติดตั้งในตำแหน่งใดก็ได้ แต่ควรติดตั้งในตำแหน่งที่วาล์วชี้ขึ้นเพื่อการบำรุงรักษาที่สะดวก
- ใช้สลักเกลียวที่เหมาะสมในการยึดแอกชูเอเตอร์กับวาล์ว และตรวจสอบให้แน่ใจว่าแนวเพลาตรงกัน
- 2. การเดินสายไฟ
- ต่อสายไฟตามแผนผังที่ระบุในคู่มือ โดยใช้สายไฟที่เหมาะสมกับแรงดันและกระแสที่ใช้งาน
- ตรวจสอบให้แน่ใจว่าการต่อสายดิน (Earth) ถูกต้องเพื่อความปลอดภัย
- หากมีการใช้งานในพื้นที่ที่มีความชื้นหรือฝุ่น ควรใช้สายไฟและข้อต่อที่มีระดับการป้องกัน IP67 หรือสูงกว่า
การใช้งาน (Operation)
- 1. โหมดการควบคุม
- รองรับการควบคุมแบบ ON/OFF และแบบ Modulating (ขึ้นอยู่กับรุ่น)
- สามารถควบคุมผ่านสัญญาณดิจิทัล (เช่น Dry Contact) หรือสัญญาณแอนะล็อก (เช่น 4-20mA)
- 2. การตั้งค่าลิมิตสวิตช์ (Limit Switch)
- หมุนแอกชูเอเตอร์ด้วยมือไปยังตำแหน่งปิดหรือเปิดที่ต้องการ
- ใช้ประแจหกเหลี่ยมปรับตั้งแคม (Cam) ของลิมิตสวิตช์จนได้ยินเสียง "คลิก" เพื่อระบุตำแหน่งที่ต้องการ
- ทำซ้ำขั้นตอนสำหรับตำแหน่งเปิดและปิด
- 3. การใช้งานด้วยมือ (Manual Override)
- ในกรณีที่ไม่มีไฟฟ้า สามารถใช้ประแจขนาด 5 มม. หมุนที่น็อตด้านล่างของแอกชูเอเตอร์เพื่อควบคุมวาล์วด้วยมือ
- ควรใช้งานด้วยความระมัดระวังและเฉพาะเมื่อจำเป็นเท่านั้น
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
วัสดุและการออกแบบ
| วัสดุ (Material) | อะลูมิเนียมอัลลอย (Aluminium Alloy) |
| โครงสร้างตัวเรือน (Enclosure) | ตัวเรือนกันสภาพอากาศมาตรฐาน IP67 (Weatherproof enclosure IP67) |
ใบรับรองและมาตรฐาน
| ใบรับรอง (Certificates & Approvals) | ได้รับการรับรองประเภท RINA (RINA Type Approval) |
| แรงบิด (Torque) | มาตรฐาน: 40 Nm (แนะนำให้ใช้งานไม่เกิน 30 Nm) ความเร็วสูง: 20 Nm |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| กำลังไฟ (Power) | 85–265 V AC 1 เฟส, 50/60 Hz, ±10% 12 V DC 24 V DC |
| รอบการทำงาน (Duty Cycle) | S2 (เปิด-ปิด): 30 นาที (ที่อุณหภูมิห้องและโหลดเฉลี่ย 50% ของแรงบิดสูงสุด) |
| มุมการหมุน (Travel Angle) | 0–90° |
| เวลาการทำงาน (Operating Time 90°) | มาตรฐาน: 11 วินาที ความเร็วสูง: 7 วินาที |
| อุณหภูมิแวดล้อม (Ambient Temperature) | -20 ถึง +70 °C |
ระบบเชื่อมต่อและอุปกรณ์เสริม
| ช่องสอดสายไฟ (Cable Entries) | มาตรฐาน: PG 11 ตัวเลือก: M20 |
| ความยาวสายเคเบิล (Cable Length) | มาตรฐาน: 1.2 เมตร ต่อเพิ่มได้: 3 ม., 6.2 ม., 10 ม. |
| สวิตช์จำกัด (Limit Switches) | 4 x SPDT (5A 250V AC) |
| น้ำหนัก (Weight) | 1.2 กก. |
