สายไฟ VENINE รุ่น THW-F 450/750 V 70˚C 60227 IEC 02 พื้นที่หน้าตัด 1.5 ประเภทของตัวนำ 5
สายไฟ VENINE รุ่น THW-F 450/750 V 70˚C 60227 IEC 02 พื้นที่หน้าตัด 1.5 ประเภทของตัวนำ 5
VENINE
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟ VENINE รุ่น THW-F 450/750 V 70˚C 60227 IEC 02 พื้นที่หน้าตัด 1.5 ประเภทของตัวนำ 5
VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของสายไฟ VENINE THW-F

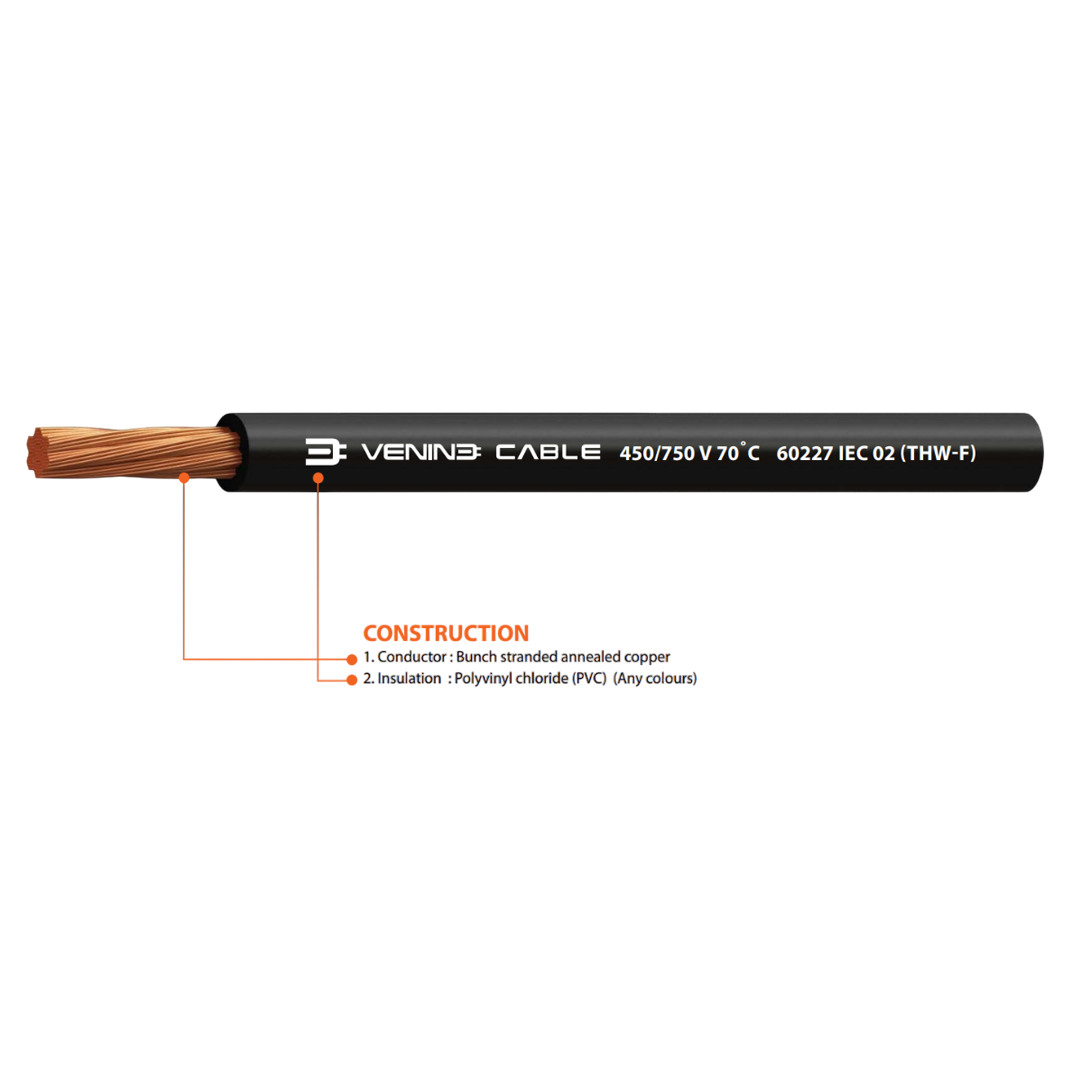

- VENINE THW-F คือสายไฟแบบแกนเดี่ยว (Single Core) ที่มีตัวนำเป็นทองแดงเส้นฝอย (Flexible Copper Stranded Conductor) หุ้มด้วยฉนวนพีวีซี (PVC) ชนิดพิเศษที่ทนความร้อนได้ดี และไม่ลามไฟ โดยมีคุณสมบัติหลักดังนี้:
- แรงดันไฟฟ้าที่รองรับ: 450/750 โวลต์
- อุณหภูมิใช้งานสูงสุด: 70°C ตามมาตรฐาน TIS 11-2553
- ตัวนำ (Conductor): ทองแดงฝอยบริสุทธิ์ (Class 5) ให้ความยืดหยุ่นสูง ง่ายต่อการโค้งงอ
- ฉนวน: PVC ชนิดไม่ลามไฟ ทนแรงดันไฟฟ้า ทนต่อสภาพแวดล้อมทั่วไปได้ดี
- มาตรฐาน: ผลิตตามมาตรฐาน มอก. 11-2553 และมาตรฐานสากล IEC 60227
การติดตั้งสายไฟ VENINE THW-F
- สาย VENINE THW-F ออกแบบมาให้ใช้งานง่ายและติดตั้งสะดวก โดยเฉพาะอย่างยิ่งในพื้นที่แคบหรือที่มีการเปลี่ยนแนวเดินสายบ่อยครั้ง การติดตั้งควรปฏิบัติตามข้อแนะนำต่อไปนี้:
- ใช้เดินในท่อร้อยสาย (Conduit) หรือรางเดินสาย (Cable Tray): ห้ามเดินเปลือยหรือสัมผัสอากาศโดยตรง
- เหมาะกับการเดินสายในพื้นที่จำกัด: เช่น ภายในตู้ควบคุม, รางไฟใต้ฝ้า, หรือแผงควบคุมเครื่องจักร
- ควรยึดสายให้แน่นหนา: โดยเฉพาะในบริเวณที่มีการสั่นสะเทือนหรือแรงกระแทกบ่อยครั้ง
- หลีกเลี่ยงการขูดฉนวน: ขณะร้อยสายผ่านท่อ ควรหล่อลื่นหรือระมัดระวังเพื่อไม่ให้ฉนวนเสียหาย
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัดตัวนำที่กำหนด (Nominal cross sectional area mm²) | 1.5 |
| ประเภทของตัวนำ (Class of conductor) | 5 |
| ความหนาของฉนวน (Thickness of insulation) มม. (mm) | 0.7 |
| เส้นผ่านศูนย์กลางรวม (Overall diameter) ต่ำสุด (Min. mm) | 2.8 |
| เส้นผ่านศูนย์กลางรวม (Overall diameter) สูงสุด (Max. mm) | 3.4 |
| ความต้านทานฉนวนที่ 70°C (Insulation resistance at 70°C) (MΩ·km) (ขั้นต่ำ) | 0.010 |
| กระแสไฟฟ้าสูงสุดในอากาศ (Current rating in free air) แอมแปร์ (A) | 21 |
| น้ำหนักสายต่อกิโลเมตร (Cable weight) กก./กม. (โดยประมาณ) | 22 |
| ความยาวมาตรฐาน (Standard length) เมตร (m) | 100/C |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อสายไฟ | 60227 IEC 01 THW |
| ประเภทตัวนำ | ทองแดง (แกนเดียว) |
| ฉนวน | PVC |
| ลักษณะสาย | แกนเดียว ไม่มีเปลือก |
| อุณหภูมิที่ทนได้ | 70˚C |
| แรงดันไฟฟ้า | 450/750 V |
| ขนาดตัวนำ (พื้นที่หน้าตัด) | 1.5 mm² – 400 mm² |
