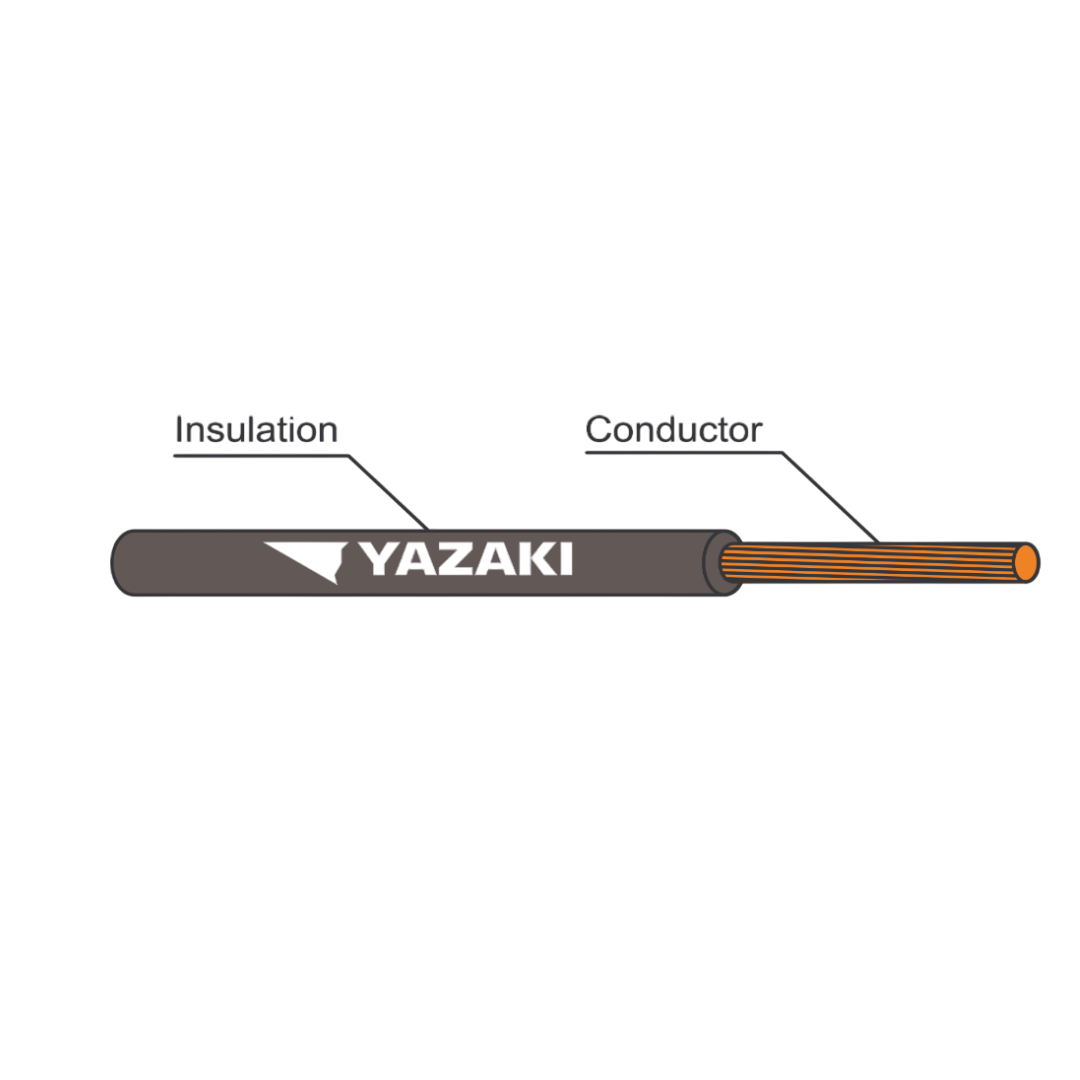

สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น YK 60227 IEC 01 THW หน้าตัด 25 ประเภท บีบอัด (Compacted)
สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น YK 60227 IEC 01 THW หน้าตัด 25 ประเภท บีบอัด (Compacted)
THAI YAZAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น YK 60227 IEC 01 THW หน้าตัด 25 ประเภท บีบอัด (Compacted)
สายไฟ THAI YAZAKI สำหรับใช้งานภายในอาคารทั่วไป ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความเชื่อถือและยอมรับอย่างกว้างขวางในวงการไฟฟ้าไทยและสากล ด้วยคุณภาพการผลิตที่ได้มาตรฐานระดับโลก ความปลอดภัยในการใช้งาน และความหลากหลายของรุ่นที่ตอบสนองต่อความต้องการใช้งานในลักษณะต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการติดตั้งในระบบไฟฟ้าแรงต่ำของอาคารบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรมเบา และระบบไฟแสงสว่างทั่วไป
คุณสมบัติ
คุณสมบัติ
ลักษณะทั่วไปของสาย YK 60227 IEC 01 THW
สาย YK 60227 IEC 01 THW เป็นสายไฟชนิดแกนเดี่ยว หุ้มฉนวน PVC ที่ผลิตตามมาตรฐาน IEC (International Electrotechnical Commission) เหมาะสำหรับการเดินสายภายในอาคาร โดยเฉพาะระบบไฟฟ้าภายในที่ไม่ต้องสัมผัสกับแสงแดดหรือสภาวะแวดล้อมที่รุนแรง สายชนิดนี้มีชื่อเรียกอีกชื่อหนึ่งในกลุ่มวิศวกรรมไฟฟ้าว่า "สาย THW" ซึ่งย่อมาจาก Thermoplastic Heat and Water resistant ซึ่งแปลว่าสายไฟที่มีฉนวนพลาสติกทนความร้อนและทนน้ำในระดับหนึ่ง โดยมากจะใช้เดินภายในท่อ (conduit) หรือรางเดินสาย (trunking)
คุณสมบัติเด่นของสาย YK 60227 IEC 01 THW
- ตัวนำทองแดงบริสุทธิ์ (Annealed Copper Conductor)
- ใช้ทองแดงบริสุทธิ์คุณภาพสูง ให้ค่าความต้านทานต่ำ ส่งผลให้กระแสไฟไหลได้ดี ไม่มีความร้อนสะสม ลดการสูญเสียพลังงาน
- ฉนวน PVC เกรดพิเศษ
- หุ้มด้วยพลาสติก PVC ที่มีคุณสมบัติทนความร้อนได้ถึง 70°C และสามารถทนแรงดันไฟฟ้าได้สูงถึง 450/750V ซึ่งเหมาะกับการใช้งานทั่วไปในอาคาร
- การผลิตตามมาตรฐานสากลและมาตรฐานไทย (มอก. 11-2553)
- ได้รับการรับรองตามมาตรฐานผลิตภัณฑ์อุตสาหกรรมของประเทศไทย ทำให้มั่นใจในคุณภาพ ความปลอดภัย และความทนทานต่อสภาพแวดล้อมทั่วไป
- ความยืดหยุ่นในการติดตั้ง
- สายสามารถโค้งงอได้ในระดับที่เหมาะสม โดยไม่ทำให้ฉนวนเสียหาย ติดตั้งง่ายแม้ในพื้นที่จำกัด
- สีของฉนวนหลากหลาย
- มีสีให้เลือกหลายสี เช่น ดำ แดง เหลือง เขียว น้ำเงิน ขาว เทา ฯลฯ ทำให้สะดวกต่อการแยกเฟสหรือแยกระบบไฟต่าง ๆ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัด (ตร.มม.) | 25 |
| ประเภทตัวนำ | บีบอัด (Compacted) |
| ความหนาฉนวน (มม.) | 1.2 |
| เส้นผ่านศูนย์กลางรวม (มม.) | 8.1 - 9.7 |
| ความต้านทานตัวนำที่ 20°C (Ω/กม.) | 0.727 |
| ความต้านทานฉนวนที่ 70°C (MΩ-กม.) | 0.005 |
| กระแสสูงสุดในอากาศ (A) | 122 |
| น้ำหนักสาย (กก./กม.) | 280 |
| ความยาวมาตรฐาน (ม.) | 100/C |
| ความยาวมาตรฐาน (ม./D) | 1000, 2000 |
ข้อมูลทางไฟฟ้า
| พื้นที่หน้าตัด (mm²) | 25 |
| ประเภทสาย | Compacted |
| ความต้านทาน (Ω/km) | 0.87 |
| ความเหนี่ยวนำ (mH/km) | 0.4594 |
| รีแอกแตนซ์ (Ω/km) | 0.1443 |
| อิมพีแดนซ์ (Ω/km) | 0.8819 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ตัวนำ (Conductor) | ลวดทองแดงอบอ่อนแบบเส้นฝอย (Stranded annealed copper wire) |
| ฉนวน (Insulation) | โพลีไวนิลคลอไรด์ชนิด C (Polyvinyl chloride - PVC/C) |
| การระบุแกน (Core Identification) | แกนเดี่ยว (Single-core): ใช้สีใดก็ได้ |
| การจำแนกประเภท (Classification) | อุณหภูมิสูงสุดของตัวนำ: 70°C |
| แรงดันไฟฟ้าวงจร (Circuit Voltage) | ไม่เกิน 450/750 โวลต์ |
| แรงดันไฟฟ้าที่กำหนด (Rated Voltage) | 450 โวลต์ ระหว่างสายกับดิน (Line to Earth) 750 โวลต์ ระหว่างสายกับสาย (Line to Line) |
| แรงดันทดสอบ (Testing Voltage) | 2,500 โวลต์ |
| มาตรฐานอ้างอิง (Reference Standard) | มอก. 11 เล่ม 3-2553, ตารางที่ 1 |
| การใช้งาน (Application) | เดินสายไฟภายในอาคาร ติดตั้งบนฉนวนหรือภายในท่อร้อยสาย ในบริเวณที่แห้ง |
