สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น VAF 2 แกน หน้าตัด 10 ประเภท Stranded
สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น VAF 2 แกน หน้าตัด 10 ประเภท Stranded
THAI YAZAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
6,900.00 ฿
ราคาปกติ
ราคาโปรโมชัน
6,900.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น VAF 2 แกน หน้าตัด 10 ประเภท Stranded
สายไฟ THAI YAZAKI สำหรับใช้งานภายในอาคารทั่วไป ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความเชื่อถือและยอมรับอย่างกว้างขวางในวงการไฟฟ้าไทยและสากล ด้วยคุณภาพการผลิตที่ได้มาตรฐานระดับโลก ความปลอดภัยในการใช้งาน และความหลากหลายของรุ่นที่ตอบสนองต่อความต้องการใช้งานในลักษณะต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการติดตั้งในระบบไฟฟ้าแรงต่ำของอาคารบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรมเบา และระบบไฟแสงสว่างทั่วไป
คุณสมบัติ
คุณสมบัติ

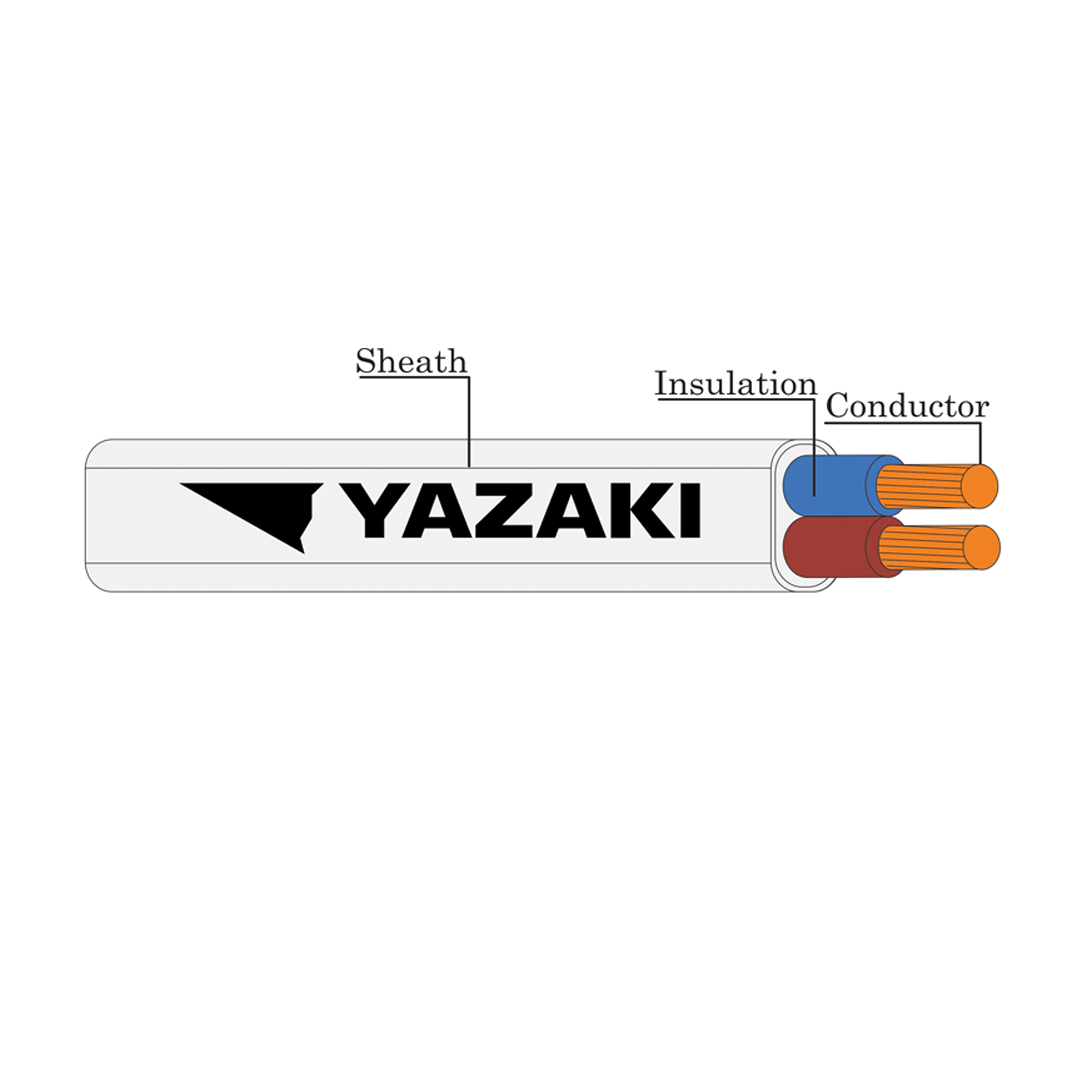

โครงสร้างและลักษณะทั่วไปของสาย VAF
- ตัวนำ: ตัวนำทองแดงแท้ชนิดเส้นฝอย (Stranded copper conductor) ช่วยเพิ่มความยืดหยุ่น ลดความเปราะ และง่ายต่อการติดตั้ง
- ฉนวน: วัสดุฉนวน PVC คุณภาพสูงที่ออกแบบมาเพื่อทนทานต่อแรงดันไฟฟ้าและอุณหภูมิภายในอาคาร
- เปลือกหุ้ม: เปลือกหุ้ม PVC ที่มีความเหนียว แข็งแรง ทนทานต่อแรงกระแทก และช่วยป้องกันการลุกลามของไฟในระดับหนึ่ง
- แรงดันไฟฟ้า: รองรับแรงดันใช้งานในระดับ 300/500V หรือ 450/750V ขึ้นอยู่กับรุ่นและการใช้งาน
คุณสมบัติเด่นของสายไฟ VAF
- ตัวนำทองแดงคุณภาพสูง
- ตัวนำเส้นฝอยทำให้สายไฟมีความยืดหยุ่นสูง เหมาะสำหรับการเดินสายในพื้นที่ที่มีความซับซ้อน
- ฉนวน PVC ที่มีความปลอดภัย
- ฉนวนที่ผ่านการทดสอบตามมาตรฐานสากล สามารถทนแรงดันไฟฟ้าและความร้อนได้ดี
- เปลือกหุ้มที่ทนทาน
- เพิ่มความปลอดภัยในกรณีเกิดการเสียดสีหรือแรงกระแทก ลดความเสี่ยงการชำรุดของสายไฟ
- มาตรฐานรับรอง
- ผลิตตามมาตรฐาน IEC 60227 หรือ มาตรฐานไทย (มอก.) ทำให้มั่นใจในคุณภาพและความปลอดภัย
- ความยืดหยุ่นและง่ายต่อการติดตั้ง
- ด้วยโครงสร้างตัวนำเส้นฝอยและวัสดุฉนวนที่เหมาะสม ทำให้สายไฟ VAF ติดตั้งง่าย ลดเวลาและค่าแรงงาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| จำนวนคอร์ (Number of cores) | 2 |
| พื้นที่หน้าตัดระบุ (Nominal cross sectional area) (mm²) | 10 |
| ชนิดตัวนำ (Conductor type) | Stranded |
| ความหนาฉนวนระบุ (Insulation thickness nominal) (mm) | 1.0 |
| ความหนาเปลือกนอกระบุ (Outer sheath thickness nominal) (mm) | 1.2 |
| เส้นผ่านศูนย์กลางโดยรวม (Overall diameter) (mm) | 7.8 x 13.0 |
| ความต้านทานตัวนำที่ 20°C สูงสุด (Conductor resistance at 20°C maximum) (Ω/km) | 1.83 |
| ความต้านทานฉนวนที่ 70°C ต่ำสุด (Insulation resistance at 70°C minimum) (MΩ-km) | 0.0065 |
| พิกัดกระแสต่อเนื่องในอากาศอิสระที่ 40°C สูงสุด (Continuous current rating in free air at 40°C maximum) (A) | 56 |
| น้ำหนักสายโดยประมาณ (Cable weight approx.) (kg/km) | 310 |
| ความยาวมาตรฐาน (Standard Length) (m) | 100/C |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ตัวนำ (Conductor) | ลวดทองแดงอบอ่อนแบบเส้นเดี่ยวและแบบฝอย (Solid and Stranded Annealed Copper) |
| ฉนวน (Insulation) | โพลีไวนิลคลอไรด์ชนิด C (Polyvinyl chloride - PVC/C) |
| การระบุแกน (Core Identification) | 2 แกน: สีน้ำเงิน และ สีน้ำตาล |
| เปลือกนอก (Outer Sheath) | โพลีไวนิลคลอไรด์สีขาวชนิด ST4 (White polyvinyl chloride - PVC/ST4) |
| การจำแนกประเภท (Classification) | อุณหภูมิสูงสุดของตัวนำ: 70°C |
| แรงดันไฟฟ้าวงจร (Circuit Voltage) | ไม่เกิน 300/500 โวลต์ |
| แรงดันไฟฟ้าที่กำหนด (Rated Voltage) | 300 โวลต์ ระหว่างสายกับดิน (Line to Earth)500 โวลต์ ระหว่างสายกับสาย (Line to Line) |
| แรงดันทดสอบ (Testing Voltage) | 2,000 โวลต์ |
| มาตรฐานอ้างอิง (Reference Standard) | มอก. 11 เล่ม 101-2559, ตารางที่ 1 |
| การใช้งาน (Application) | งานเดินสายไฟภายในอาคารที่เดินลอย เดินเหนือฝ้า หรือฝังในปูนโดยตรง |
