สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60239 IEC 10 4 แกน หน้าตัด 10 ประเภท Solid
สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60239 IEC 10 4 แกน หน้าตัด 10 ประเภท Solid
THAI YAZAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60239 IEC 10 4 แกน หน้าตัด 10 ประเภท Solid
สายไฟ THAI YAZAKI สำหรับใช้งานภายในอาคารทั่วไป ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความเชื่อถือและยอมรับอย่างกว้างขวางในวงการไฟฟ้าไทยและสากล ด้วยคุณภาพการผลิตที่ได้มาตรฐานระดับโลก ความปลอดภัยในการใช้งาน และความหลากหลายของรุ่นที่ตอบสนองต่อความต้องการใช้งานในลักษณะต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการติดตั้งในระบบไฟฟ้าแรงต่ำของอาคารบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรมเบา และระบบไฟแสงสว่างทั่วไป
คุณสมบัติ
คุณสมบัติ
ลักษณะทั่วไปของสาย 60239 IEC 10 (4 แกน)

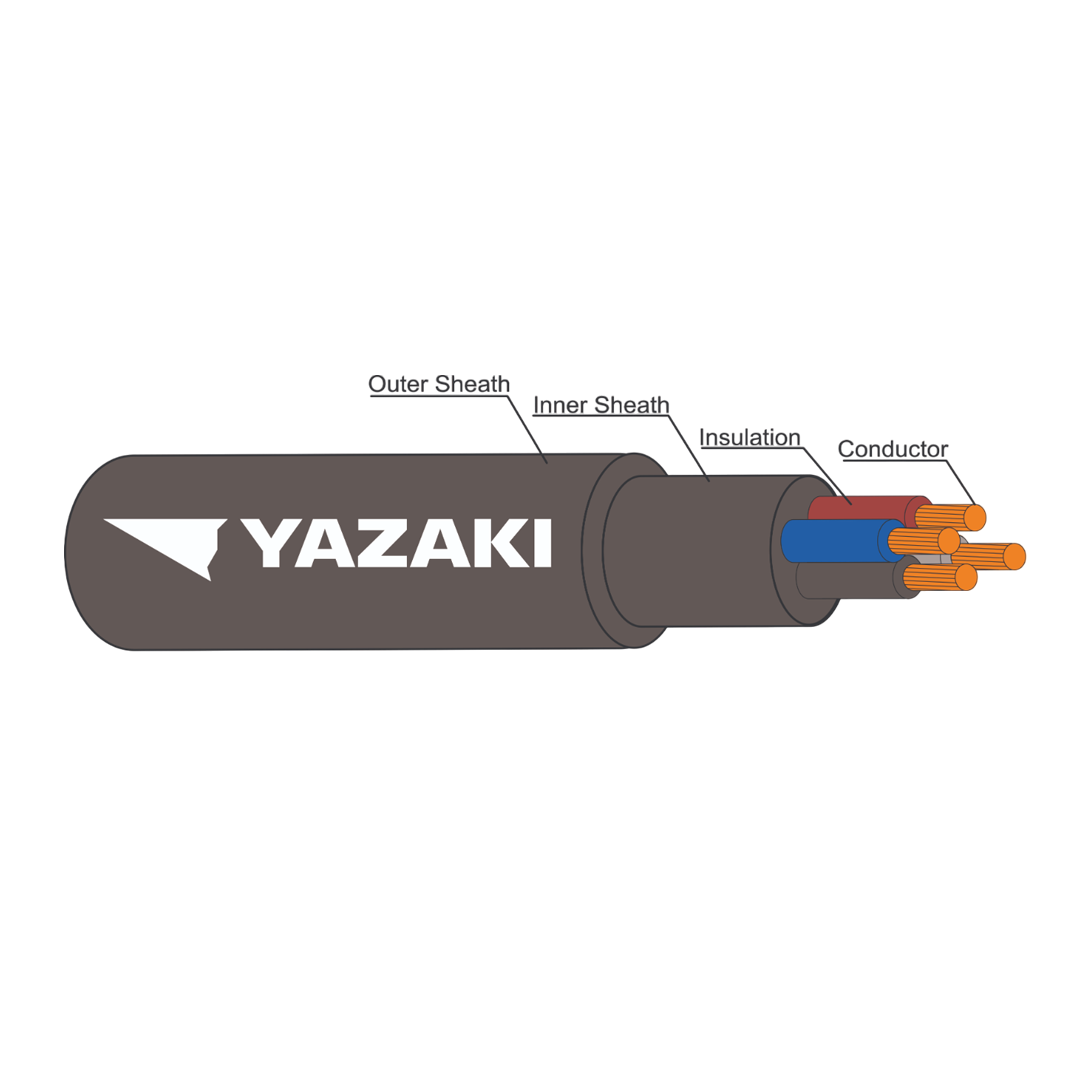

สายไฟรุ่นนี้ประกอบด้วย ตัวนำทองแดงบริสุทธิ์ 99.99% จำนวน 4 แกน โดยแต่ละแกนหุ้มด้วยฉนวน PVC (Polyvinyl Chloride) สีต่างๆ เพื่อแยกสายแต่ละเส้นได้อย่างชัดเจน และรวมอยู่ภายใต้ เปลือก PVC ชั้นนอก ที่มีความยืดหยุ่นในระดับพอเหมาะ แข็งแรง และทนทานต่อการเสียดสี ความชื้น และสารเคมีบางชนิด
คุณสมบัติเด่นของสาย 60239 IEC 10 (4 แกน)
- ตัวนำทองแดงแท้คุณภาพสูง
- ช่วยในการนำกระแสไฟฟ้าได้ดี ลดความต้านทานของสายไฟ และลดความร้อนสะสม เหมาะกับระบบที่มีโหลดต่อเนื่อง
- ฉนวน PVC แยกแต่ละแกนชัดเจน
- มีคุณสมบัติทนความร้อนได้ถึง 70°C และทนแรงดันไฟฟ้า 300/500V ช่วยป้องกันไฟฟ้ารั่ว ลัดวงจร และเพิ่มความปลอดภัย
- เปลือก PVC ชั้นนอกเสริมความทนทาน
- ป้องกันสายจากแรงกระแทก แรงเสียดสี และสิ่งแวดล้อมภายในอาคาร เช่น ความชื้น ฝุ่น หรือแมลง
- เหมาะสำหรับงานระบบไฟฟ้า 3 เฟส + สายดิน หรือวงจรควบคุม
- การรวม 4 แกนในสายเดียวช่วยให้การติดตั้งสะดวก ประหยัดเวลา และลดความยุ่งเหยิงของสายไฟ
- ความยืดหยุ่นดี ติดตั้งง่าย
- สามารถโค้งงอผ่านท่อร้อยสาย หรือเดินผ่านจุดอับมุมได้ง่ายโดยไม่ทำให้สายเสียรูปหรือลอกฉนวน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| จำนวนแกน | 4 |
| พื้นที่หน้าตัด (mm²) | 10 |
| ประเภทตัวนำ | Solid |
| ความหนาฉนวน (mm) | 1.0 |
| ความหนาเปลือกใน (mm) | 0.6 |
| ความหนาเปลือกนอก (mm) | 1.4 |
| เส้นผ่านศูนย์กลางรวม (mm) ต่ำสุด-สูงสุด | 15.5-19.0 |
| ความต้านทานตัวนำที่ 20°C (Ω/km) | 1.83 |
| ความต้านทานฉนวนที่ 70°C (MΩ·km) | 0.0070 |
| กระแสใช้งานสูงสุด (A) | 52 |
| น้ำหนักสาย (kg/km) | 660 |
| ความยาวมาตรฐาน | 500/D |
ข้อมูลทางไฟฟ้า
| จำนวนแกน | 4 |
| พื้นที่หน้าตัด (mm²) | 10 |
| ประเภทตัวนำ | Solid |
| ความต้านทาน AC (R) (Ω/km) | 2.1897 |
| ความเหนี่ยวนำ (L) (mH/km) | 0.2891 |
| รีแอกแตนซ์ (XL) (Ω/km) | 0.0908 |
| อิมพีแดนซ์ (Z) (Ω/km) | 2.1916 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ตัวนำ (Conductor) | ทองแดงอบอ่อนแบบเส้นตันและเส้นฝอย (Solid and stranded annealed copper) |
| ฉนวน (Insulation) | โพลีไวนิลคลอไรด์ชนิด C (Polyvinyl chloride - PVC/C) |
| การระบุแกน (Core Identification) | - 2 แกน: สีน้ำเงิน และ สีน้ำตาล - 3 แกน: สีน้ำตาล, สีดำ, สีเทา หรือ สีน้ำเงิน, สีน้ำตาล, สีเขียว/เหลือง - 4 แกน: สีน้ำเงิน, สีน้ำตาล, สีดำ, สีเทา หรือ สีน้ำตาล, สีดำ, สีเทา, สีเขียว/เหลือง - 5 แกน: สีน้ำเงิน, สีน้ำตาล, สีดำ, สีเทา, สีดำ หรือ สีน้ำเงิน, สีน้ำตาล, สีดำ, สีเทา, สีเขียว/เหลือง |
| เปลือกนอก (Outer Sheath) | โพลีไวนิลคลอไรด์สีดำชนิด ST4 (Black polyvinyl chloride - PVC/ST4) |
| การจำแนกประเภท (Classification) | อุณหภูมิสูงสุดของตัวนำ: 70°C |
| แรงดันไฟฟ้าวงจร (Circuit Voltage) | ไม่เกิน 300/500 โวลต์ |
| แรงดันไฟฟ้าที่กำหนด (Rated Voltage) | 300 โวลต์ ระหว่างสายกับดิน (Line to Earth) 500 โวลต์ ระหว่างสายกับสาย (Line to Line) |
| แรงดันทดสอบ (Testing Voltage) | 2,000 โวลต์ |
| มาตรฐานอ้างอิง (Reference Standard) | มอก. 11 เล่ม 4-2553, ตารางที่ 1 |
| การใช้งาน (Application) | ติดตั้งในที่เปิดโล่งหรือในท่อร้อยสาย ใช้ได้ทั้งในบริเวณแห้งหรือเปียก |
