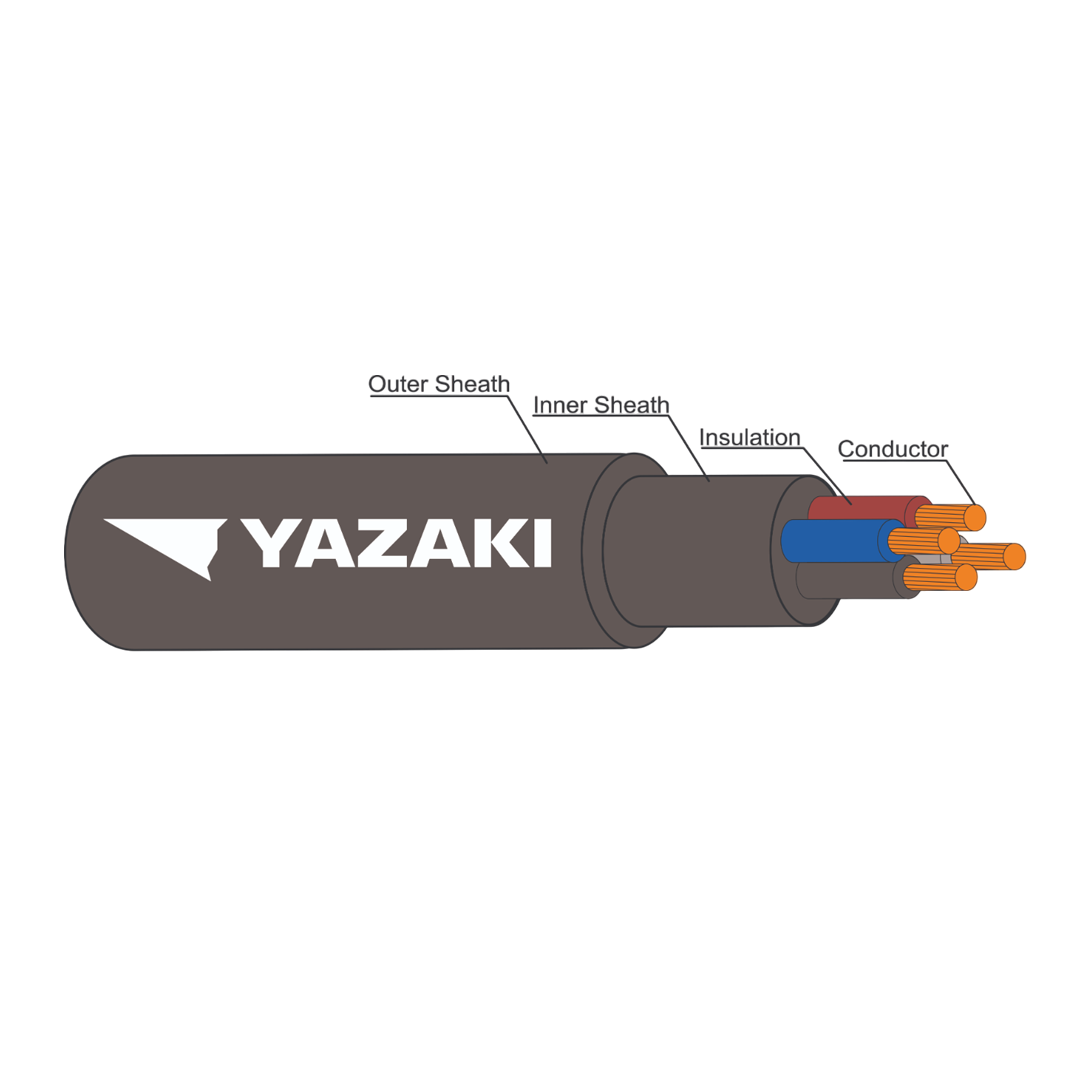

สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60238 IEC 10 2 แกน หน้าตัด 25 ประเภท Stranded

Name: สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60238 IEC 10 2 แกน หน้าตัด 25 ประเภท Stranded
Brand: THAI YAZAKI
SKU: 60238 IEC 10 2 แกน หน้าตัด 25 ประเภท Stranded
Price: 7475.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

THAI YAZAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

7,475.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60238 IEC 10 2 แกน หน้าตัด 25 ประเภท Stranded

สายไฟ THAI YAZAKI สำหรับใช้งานภายในอาคารทั่วไป ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความเชื่อถือและยอมรับอย่างกว้างขวางในวงการไฟฟ้าไทยและสากล ด้วยคุณภาพการผลิตที่ได้มาตรฐานระดับโลก ความปลอดภัยในการใช้งาน และความหลากหลายของรุ่นที่ตอบสนองต่อความต้องการใช้งานในลักษณะต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการติดตั้งในระบบไฟฟ้าแรงต่ำของอาคารบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรมเบา และระบบไฟแสงสว่างทั่วไป

เปรียบเทียบราคา สายไฟ THAI YAZAKI ตัวอื่นๆ

คุณสมบัติ

ลักษณะทั่วไปของสาย 60229 IEC 10 (2 แกน)

สาย 60229 IEC 10 เป็นสายไฟชนิดมีฉนวนและเปลือกนอก (Sheathed Cable) ประกอบด้วย ตัวนำทองแดง 2 แกน ที่หุ้มด้วยฉนวน PVC อย่างดี และรวมกันภายใต้ เปลือกหุ้มภายนอก อีกชั้นหนึ่ง เพื่อเพิ่มความทนทานต่อแรงกดทับ การเสียดสี และสิ่งแวดล้อมทั่วไปภายในอาคาร สายประเภทนี้ถูกออกแบบมาเพื่อให้สามารถใช้งานได้สะดวกในงานระบบไฟฟ้าแบบวงจรเดี่ยวที่ใช้สายเฟสและนิวทรัลในเส้นเดียวกัน ช่วยลดความยุ่งยากในการเดินสาย และเพิ่มความเรียบร้อยให้กับงานติดตั้ง

คุณสมบัติเด่นของสาย 60229 IEC 10 (2 แกน)

ตัวนำทองแดงบริสุทธิ์แบบเส้นเดียว (Solid) หรือเส้นฝอย (Stranded)
ตัวนำทองแดงคุณภาพสูง ช่วยในการนำไฟฟ้าได้ดี ลดการสูญเสียพลังงาน และสามารถเลือกได้ทั้งแบบแข็งหรือแบบยืดหยุ่นตามลักษณะการใช้งาน
ฉนวน PVC ทนความร้อนคุณภาพสูง
หุ้มแต่ละแกนแยกจากกัน ป้องกันไฟฟ้ารั่วและสามารถทนความร้อนได้สูงสุดถึง 70°C หรือมากกว่า (ขึ้นอยู่กับสูตรของฉนวน)
เปลือกหุ้มภายนอก (Outer Sheath)
ช่วยปกป้องสายจากการกระแทก ความชื้น และการเสียดสี ทำให้สายมีความคงทนและอายุการใช้งานยาวนานขึ้น แม้จะเดินอยู่ในตำแหน่งที่มีการเคลื่อนไหวหรือโดนสัมผัสบ่อยครั้ง
แรงดันไฟฟ้าใช้งาน 300/500V
เหมาะสำหรับการใช้งานทั่วไปภายในอาคาร ที่ไม่ต้องรองรับแรงดันสูง แต่ต้องการความปลอดภัยและความเสถียรในระบบไฟฟ้า
สีของตัวนำตามมาตรฐาน
เช่น สายเฟสสีดำ สายนิวทรัลสีฟ้า และมีเปลือกหุ้มภายนอกสีขาวหรือสีเทาเพื่อความกลมกลืนในการติดตั้งภายในอาคาร

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

จำนวนแกน	2
พื้นที่หน้าตัด (mm²)	25
ประเภทตัวนำ	Stranded
ความหนาฉนวน (mm)	1.2
ความหนาเปลือกใน (mm)	0.8
ความหนาเปลือกนอก (mm)	1.4
เส้นผ่านศูนย์กลางรวม (mm) ต่ำสุด-สูงสุด	18.5-24.0
ความต้านทานตัวนำที่ 20°C (Ω/km)	0.727
ความต้านทานฉนวนที่ 70°C (MΩ·km)	0.0050
กระแสใช้งานสูงสุด (A)	107
น้ำหนักสาย (kg/km)	950
ความยาวมาตรฐาน	500/D

ข้อมูลทางไฟฟ้า

จำนวนแกน	2
พื้นที่หน้าตัด (mm²)	25
ประเภทตัวนำ	Stranded
ความต้านทาน AC (R) (Ω/km)	0.8700
ความเหนี่ยวนำ (L) (mH/km)	0.2748
รีแอกแตนซ์ (XL) (Ω/km)	0.0863
อิมพีแดนซ์ (Z) (Ω/km)	0.8743

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด
ตัวนำ (Conductor)	ทองแดงอบอ่อนแบบเส้นตันและเส้นฝอย (Solid and stranded annealed copper)
ฉนวน (Insulation)	โพลีไวนิลคลอไรด์ชนิด C (Polyvinyl chloride - PVC/C)
การระบุแกน (Core Identification)	- 2 แกน: สีน้ำเงิน และ สีน้ำตาล - 3 แกน: สีน้ำตาล, สีดำ, สีเทา หรือ สีน้ำเงิน, สีน้ำตาล, สีเขียว/เหลือง - 4 แกน: สีน้ำเงิน, สีน้ำตาล, สีดำ, สีเทา หรือ สีน้ำตาล, สีดำ, สีเทา, สีเขียว/เหลือง - 5 แกน: สีน้ำเงิน, สีน้ำตาล, สีดำ, สีเทา, สีดำ หรือ สีน้ำเงิน, สีน้ำตาล, สีดำ, สีเทา, สีเขียว/เหลือง
เปลือกนอก (Outer Sheath)	โพลีไวนิลคลอไรด์สีดำชนิด ST4 (Black polyvinyl chloride - PVC/ST4)
การจำแนกประเภท (Classification)	อุณหภูมิสูงสุดของตัวนำ: 70°C
แรงดันไฟฟ้าวงจร (Circuit Voltage)	ไม่เกิน 300/500 โวลต์
แรงดันไฟฟ้าที่กำหนด (Rated Voltage)	300 โวลต์ ระหว่างสายกับดิน (Line to Earth) 500 โวลต์ ระหว่างสายกับสาย (Line to Line)
แรงดันทดสอบ (Testing Voltage)	2,000 โวลต์
มาตรฐานอ้างอิง (Reference Standard)	มอก. 11 เล่ม 4-2553, ตารางที่ 1
การใช้งาน (Application)	ติดตั้งในที่เปิดโล่งหรือในท่อร้อยสาย ใช้ได้ทั้งในบริเวณแห้งหรือเปียก
