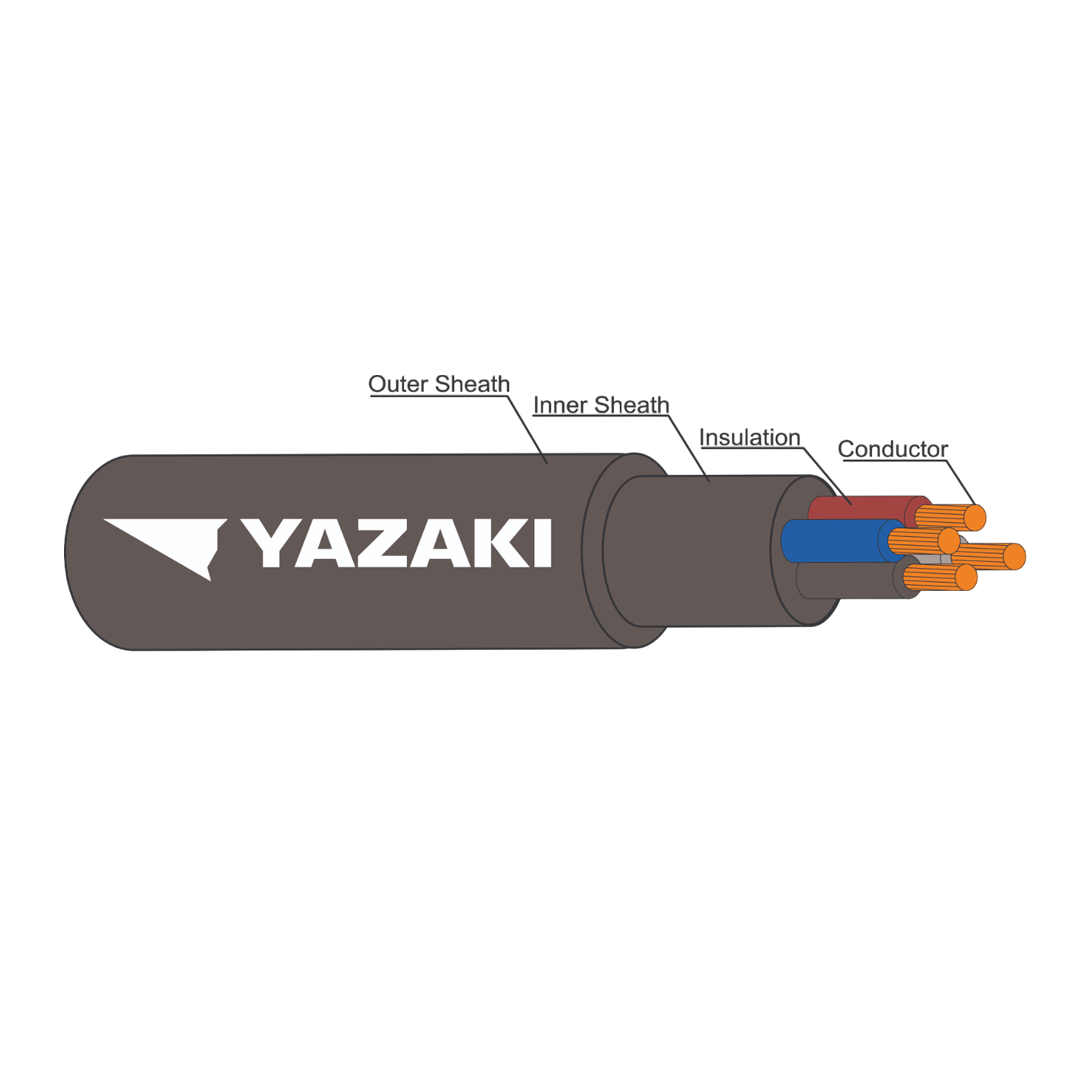

สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60228 IEC 10 3 แกน หน้าตัด 1.5 ประเภท Stranded
สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60228 IEC 10 3 แกน หน้าตัด 1.5 ประเภท Stranded
THAI YAZAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,983.75 ฿
ราคาปกติ
ราคาโปรโมชัน
1,983.75 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60228 IEC 10 3 แกน หน้าตัด 1.5 ประเภท Stranded
สายไฟ THAI YAZAKI สำหรับใช้งานภายในอาคารทั่วไป ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความเชื่อถือและยอมรับอย่างกว้างขวางในวงการไฟฟ้าไทยและสากล ด้วยคุณภาพการผลิตที่ได้มาตรฐานระดับโลก ความปลอดภัยในการใช้งาน และความหลากหลายของรุ่นที่ตอบสนองต่อความต้องการใช้งานในลักษณะต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการติดตั้งในระบบไฟฟ้าแรงต่ำของอาคารบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรมเบา และระบบไฟแสงสว่างทั่วไป
คุณสมบัติ
คุณสมบัติ
ลักษณะทั่วไปของสาย 60230 IEC 10 (3 แกน)
- โครงสร้างภายใน: ตัวนำทองแดงแท้ 99.99% แบบเส้นเดียว (solid) หรือเส้นฝอย (stranded) จำนวน 3 แกน
- ฉนวน (Insulation): หุ้มด้วย PVC คุณภาพสูงที่ทนความร้อนได้สูงถึง 70°C
- เปลือกหุ้มภายนอก (Outer Sheath): ทำจาก PVC สีขาวหรือเทา มีคุณสมบัติต้านแรงเสียดสี ป้องกันความชื้น และให้ความทนทานต่อการสึกกร่อน
- แรงดันไฟฟ้า: รองรับแรงดัน 300/500V ซึ่งเหมาะกับระบบแรงดันต่ำทั่วไปภายในอาคาร
คุณสมบัติเด่นของสาย 60230 IEC 10 (3 แกน)
- ใช้งานสะดวกในวงจรไฟฟ้าที่มีหลายสาย
- รวมสายเฟส (L), สายนิวทรัล (N) และสายดิน (E) ไว้ในเส้นเดียว ช่วยลดความยุ่งยากในการเดินสาย และเพิ่มความปลอดภัย
- ประหยัดเวลาในการติดตั้ง
- ไม่ต้องร้อยสายทีละเส้น ลดเวลาและแรงงานในการทำงาน ทั้งในการติดตั้งครั้งแรกและซ่อมบำรุงภายหลัง
- เปลือก PVC ชั้นนอกเพิ่มความปลอดภัย
- ช่วยป้องกันสายจากการกระแทก การขูดขีด ความชื้น และแมลง รวมถึงลดความเสี่ยงจากการลัดวงจรภายนอก
- มีความยืดหยุ่นระดับพอเหมาะ
- สามารถโค้งงอได้ในรัศมีปานกลาง เหมาะสำหรับงานภายในอาคารที่มีการเดินสายผ่านฝ้าเพดาน หรือผนังเบา
- ผ่านมาตรฐานอุตสาหกรรมและสากล
- รองรับทั้ง มาตรฐาน IEC 60227-5 และ มอก. 11-2553 ซึ่งเป็นข้อกำหนดสำคัญที่ยืนยันเรื่องความปลอดภัยและประสิทธิภาพในการใช้งาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| จำนวนแกน | 3 |
| พื้นที่หน้าตัด (mm²) | 1.5 |
| ประเภทตัวนำ | Stranded |
| ความหนาฉนวน (mm) | 0.7 |
| ความหนาเปลือกใน (mm) | 0.4 |
| ความหนาเปลือกนอก (mm) | 1.2 |
| เส้นผ่านศูนย์กลางรวม (mm) ต่ำสุด-สูงสุด | 8.2-11.0 |
| ความต้านทานตัวนำที่ 20°C (Ω/km) | 12.1 |
| ความต้านทานฉนวนที่ 70°C (MΩ·km) | 0.010 |
| กระแสใช้งานสูงสุด (A) | 16 |
| น้ำหนักสาย (kg/km) | 150 |
| ความยาวมาตรฐาน | 100/C |
ข้อมูลทางไฟฟ้า
| จำนวนแกน | 3 |
| พื้นที่หน้าตัด (mm²) | 1.5 |
| ประเภทตัวนำ | Stranded |
| ความต้านทาน AC (R) (Ω/km) | 14.4777 |
| ความเหนี่ยวนำ (L) (mH/km) | 0.3427 |
| รีแอกแตนซ์ (XL) (Ω/km) | 0.1077 |
| อิมพีแดนซ์ (Z) (Ω/km) | 14.4781 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ตัวนำ (Conductor) | ทองแดงอบอ่อนแบบเส้นตันและเส้นฝอย (Solid and stranded annealed copper) |
| ฉนวน (Insulation) | โพลีไวนิลคลอไรด์ชนิด C (Polyvinyl chloride - PVC/C) |
| การระบุแกน (Core Identification) | - 2 แกน: สีน้ำเงิน และ สีน้ำตาล - 3 แกน: สีน้ำตาล, สีดำ, สีเทา หรือ สีน้ำเงิน, สีน้ำตาล, สีเขียว/เหลือง - 4 แกน: สีน้ำเงิน, สีน้ำตาล, สีดำ, สีเทา หรือ สีน้ำตาล, สีดำ, สีเทา, สีเขียว/เหลือง - 5 แกน: สีน้ำเงิน, สีน้ำตาล, สีดำ, สีเทา, สีดำ หรือ สีน้ำเงิน, สีน้ำตาล, สีดำ, สีเทา, สีเขียว/เหลือง |
| เปลือกนอก (Outer Sheath) | โพลีไวนิลคลอไรด์สีดำชนิด ST4 (Black polyvinyl chloride - PVC/ST4) |
| การจำแนกประเภท (Classification) | อุณหภูมิสูงสุดของตัวนำ: 70°C |
| แรงดันไฟฟ้าวงจร (Circuit Voltage) | ไม่เกิน 300/500 โวลต์ |
| แรงดันไฟฟ้าที่กำหนด (Rated Voltage) | 300 โวลต์ ระหว่างสายกับดิน (Line to Earth) 500 โวลต์ ระหว่างสายกับสาย (Line to Line) |
| แรงดันทดสอบ (Testing Voltage) | 2,000 โวลต์ |
| มาตรฐานอ้างอิง (Reference Standard) | มอก. 11 เล่ม 4-2553, ตารางที่ 1 |
| การใช้งาน (Application) | ติดตั้งในที่เปิดโล่งหรือในท่อร้อยสาย ใช้ได้ทั้งในบริเวณแห้งหรือเปียก |
