สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 08 HIV (f) หน้าตัด 1 ประเภท แบบอ่อนตัว
สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 08 HIV (f) หน้าตัด 1 ประเภท แบบอ่อนตัว
THAI YAZAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 08 HIV (f) หน้าตัด 1 ประเภท แบบอ่อนตัว
สายไฟ THAI YAZAKI สำหรับใช้งานภายในอาคารทั่วไป ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความเชื่อถือและยอมรับอย่างกว้างขวางในวงการไฟฟ้าไทยและสากล ด้วยคุณภาพการผลิตที่ได้มาตรฐานระดับโลก ความปลอดภัยในการใช้งาน และความหลากหลายของรุ่นที่ตอบสนองต่อความต้องการใช้งานในลักษณะต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการติดตั้งในระบบไฟฟ้าแรงต่ำของอาคารบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรมเบา และระบบไฟแสงสว่างทั่วไป
คุณสมบัติ
คุณสมบัติ
ลักษณะทั่วไปของสาย 60227 IEC 08 HIV (f)
สาย 60227 IEC 08 HIV (f) หรือสาย HIV แบบฝอย (Flexible Heat-Resistant PVC Insulated Wire) เป็นสายไฟชนิดทนความร้อนที่หุ้มฉนวน PVC ชนิดทนความร้อนสูง รองรับอุณหภูมิใช้งานต่อเนื่องได้ถึง 90°C และแรงดันไฟฟ้า 450/750V ตามมาตรฐาน IEC 60227-3 และ มอก. 11-2553 สายชนิดนี้เหมาะสำหรับใช้งานที่ต้องการเดินสายในพื้นที่คับแคบ ตู้ควบคุมไฟ หรือระบบที่ต้องการการดัดโค้งสายได้โดยไม่เสียรูป
คุณสมบัติเด่นของสาย 60227 IEC 08 HIV (f)
- ตัวนำทองแดงเส้นฝอย (Flexible Annealed Copper Conductor)
- ใช้ทองแดงคุณภาพสูงชนิดฝอยที่ให้ความยืดหยุ่นสูง ไม่เปราะหรือหักง่ายเมื่อดัดโค้งหรือเดินสายตามมุม
- ฉนวน PVC ชนิดทนความร้อน (Heat-Resistant PVC Insulation)
- สามารถทนความร้อนได้ถึง 90°C เหมาะสำหรับงานติดตั้งที่มีความร้อนสะสม เช่น ตู้คอนโทรล แผงควบคุมไฟ หรือห้องเครื่องจักร
- รองรับแรงดันไฟฟ้า 450/750V
- เหมาะสำหรับระบบไฟฟ้าแรงต่ำทั่วไปในอาคาร ที่ต้องการความปลอดภัยและความเสถียรในการทำงานต่อเนื่อง
- ทนทานต่อการใช้งานในระยะยาว
- ด้วยวัสดุคุณภาพสูง สายรุ่นนี้จึงทนต่อการเสื่อมสภาพของฉนวนจากความร้อนหรือการใช้งานต่อเนื่องได้ดีกว่าสาย PVC ทั่วไป
- มีให้เลือกหลายสี
- รองรับการใช้งานในระบบไฟฟ้าหลายเฟสหรือหลายวงจร ด้วยสีสายที่หลากหลาย เช่น ดำ, แดง, เขียว, เหลือง, น้ำเงิน, เทา เป็นต้น
- ผ่านมาตรฐานสากล
- ได้รับการรับรองตาม IEC 60227-3 และ มอก. 11-2553 สะท้อนถึงคุณภาพและความปลอดภัยในการใช้งานจริง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัด (mm²) | 1 |
| ประเภทตัวนำ | แบบอ่อนตัว |
| ความหนาฉนวน (mm) | 0.6 |
| เส้นผ่านศูนย์กลางรวม (mm) | 2.4-2.8 |
| ความต้านทานตัวนำที่ 20°C สูงสุด (Ω/km) | 19.5 |
| ความต้านทานฉนวนที่ 90°C ต่ำสุด (MΩ·km) | 0.01 |
| กระแสใช้งานสูงสุดในอากาศ (40°C) (A) | 10 |
| น้ำหนักสาย (kg/km) | 15 |
| ความยาวมาตรฐาน (m) | 100/C |
ข้อมูลทางไฟฟ้า
| พื้นที่หน้าตัด (mm²) | 1 |
| ความต้านทาน AC (R) (Ω/km) | 23.3318 |
| ความเหนี่ยวนำ (L) (mH/km) | 0.5225 |
| รีแอกแตนซ์ (XL) (Ω/km) | 0.1641 |
| อิมพีแดนซ์ (Z) (Ω/km) | 23.3323 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |

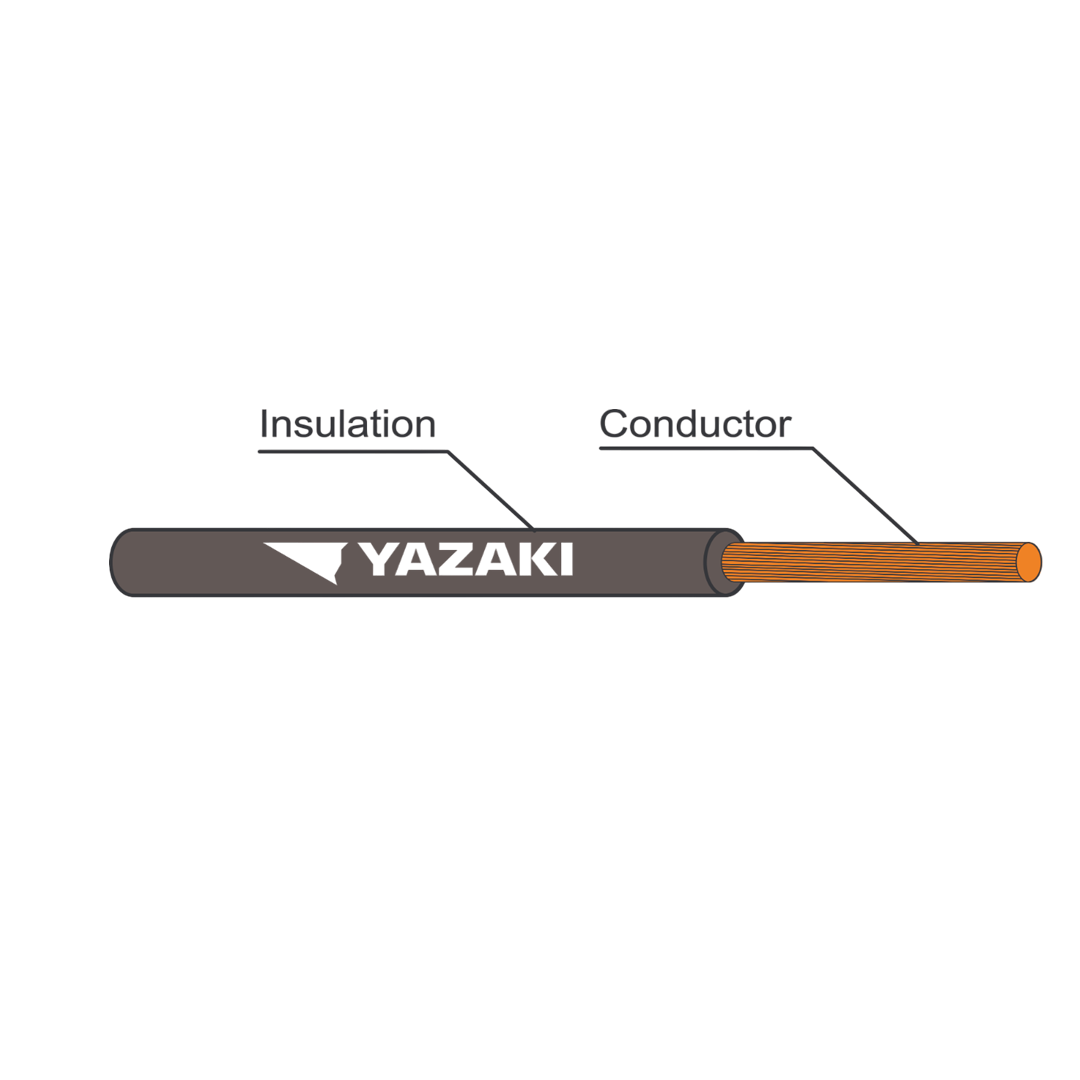

| ตัวนำ (Conductor) | ลวดทองแดงอบอ่อนแบบสายอ่อน (Flexible annealed copper wire) |
| ฉนวน (Insulation) | โพลีไวนิลคลอไรด์ชนิด E (Polyvinyl chloride - PVC/E) |
| การระบุแกน (Core Identification) | แกนเดี่ยว (Single-core): ใช้สีใดก็ได้ |
| การจำแนกประเภท (Classification) | อุณหภูมิสูงสุดของตัวนำ: 90°C |
| แรงดันไฟฟ้าวงจร (Circuit Voltage) | ไม่เกิน 300/500 โวลต์ |
| แรงดันไฟฟ้าที่กำหนด (Rated Voltage) | 300 โวลต์ ระหว่างสายกับดิน (Line to Earth) 500 โวลต์ ระหว่างสายกับสาย (Line to Line) |
| แรงดันทดสอบ (Testing Voltage) | 2,000 โวลต์ |
| มาตรฐานอ้างอิง (Reference Standard) | มอก. 11 เล่ม 3-2553, ตารางที่ 11 |
| การใช้งาน (Application) | เดินสายไฟภายในอาคาร ติดตั้งบนฉนวนหรือในท่อร้อยสาย ในบริเวณที่แห้ง |
