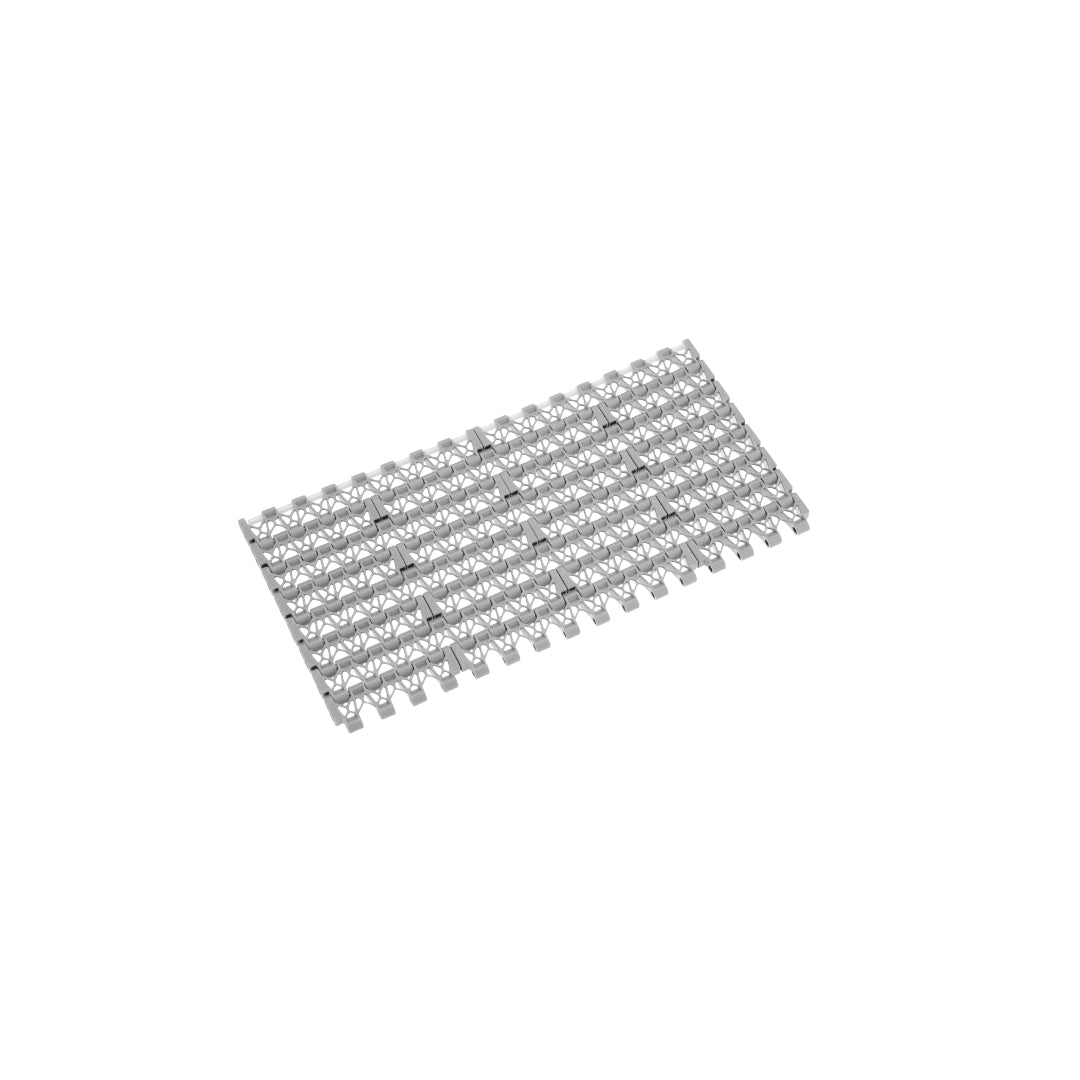

สายพานพลาสติก TSUBAKI Plastic Modular Chain BTN33 BTN6-9906-LFB

สายพานพลาสติก TSUBAKI Plastic Modular Chain BTN33 BTN6-9906-LFB

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
7,502.00 ฿
7,502.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด สายพานพลาสติก TSUBAKI Plastic Modular Chain BTN33 BTN6-9906-LFB

สายพานพลาสติก TSUBAKI Plastic Modular Chain BTN33 BTN6-9906-LFB สายพานลำเลียงพลาสติก BTN6 Series เป็น สายพานลำเลียง ประเภท Straight Running (แบบวิ่งตรง) รุ่น Wide Type ออกแบบมาสำหรับการจัดการวัสดุจำนวนมากได้อย่างมีประสิทธิภาพ ด้วยโครงสร้างที่เป็นเอกลักษณ์ของการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (brick-layered array) ทำให้ สายพานพลาสติกโมดูลาร์ รุ่นนี้มีน้ำหนักเบา ทำความสะอาดง่าย และมีโครงสร้างที่เรียบง่าย ช่วยลดเวลาในการบำรุงรักษา เหมาะสำหรับการลำเลียงภาชนะขนาดเล็กและน้ำหนักเบา รายละเอียดสินค้าดังต่อไปนี้

คุณสมบัติ

คุณสมบัติเด่น สายพานลำเลียงแบบโมดูลาร์พลาสติก BTN6 Series

  • การจัดการวัสดุจำนวนมาก (Mass handling): สามารถจัดการวัสดุจำนวนมากได้เนื่องจากการออกแบบให้มีพื้นที่ผิวในการลำเลียงที่กว้าง ซึ่งเกิดจากการรวมกันของโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ
  • เหมาะสำหรับการลำเลียงขนาดเล็กและน้ำหนักเบา (Suitable for conveying small and light weight containers): ออกแบบมาเป็นพิเศษเพื่อการลำเลียงภาชนะขนาดเล็กและมีน้ำหนักเบา
  • โครงสร้างเรียบง่าย (Simple structure): โครงสร้างที่เรียบง่ายซึ่งประกอบด้วยชิ้นส่วนเพียงสี่ชิ้น ช่วยให้การเปลี่ยนชิ้นส่วนทำได้ง่ายและลดเวลาในการบำรุงรักษา
  • ทำความสะอาดง่ายด้วยพื้นที่เปิด 53% (Easy to wash with 53% open area): มีพื้นที่เปิดถึง 53% ทำให้ง่ายต่อการทำความสะอาดและระบายของเหลว
  • น้ำหนักเบาและง่ายต่อการจัดการ (Lightweight and easy-handling): เนื่องจากสายพานทั้งหมดทำจากพลาสติก ทำให้มีน้ำหนักเบาและง่ายต่อการติดตั้งและบำรุงรักษา

Standard Chain

Standard Chain
Material Standard Low friction/Wear resistant Advanced low friction/wear resistant Low friction
Material mark - B BL LFW LFG LFB ALF NILF WR
Link color Gray Blue Sky blue White Green Brown Light blue Dark gray Dark green
Max. allowable load kN/m {kgf/m} 11.6 {1180}
Chain mass kg/m² 5.58
Max. allowable speed m/min With lube 50
No lube
Operating temperature range °C -20 to (60) 80
Pin material Special engineering plastic
Snap attachment material Polyacetal
Snap attachment color White
Available △ △ △ △ △ ○ ○ △ △

High-Function Chain

High-Function Chain
Material Low friction Wear resistant High temperature Freezer Electroconductive Antibacterial/ Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark HG HTW LTW E MWS SE MF UVR
Link color Navy blue White White Black Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 11.6 {1180} 4.6 {472} 3.82 {390} 8.1 {830} 11.6 {1180} 8.6 {873} 11.6 {1180}
Chain mass kg/m² 5.58 3.70 3.80 5.58
Max. allowable speed m/min With lube 50 50 15 50 50
No lube 50
Operating temperature range °C -20 to (60)80 5 to 105 -70 to 60 -20 to (60)80 -20 to 80 -20 to (60)80
Pin material Special engineering plastic Polypropylene Polyethylene Special engineering plastic
Snap attachment material Polyacetal Special engineering plastic Polyethylene Polyacetal
Snap attachment color White Beige Red White
Available △ △ △ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: ผลิตภัณฑ์สั่งทำ ”△“: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกใช้กับพื้นผิวทั้งหมดของโซ่ในทิศทางตามความกว้างอย่างสม่ำเสมอ ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตซึ่งแสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก ผลิตภัณฑ์นี้สามารถใช้งานได้ในสภาพเปียกที่อุณหภูมิ 60 ถึง 80°C หากเปลี่ยนวัสดุหมุดเป็นสแตนเลส ในกรณีนี้ ความยาวเริ่มต้นของโซ่จะเพิ่มขึ้นประมาณ 1% โปรดติดต่อตัวแทนของ Tsubaki เนื่องจากมวลโดยประมาณของโซ่จะเพิ่มขึ้น

Tsubaki Model Table

Chain width X Chain type
Advanced low friction/Wear resistant ALF Low friction/Wear resistant LFB
76.2 BTN6-762-ALF BTN6-762-LFB
152.4 BTN6-1524-ALF BTN6-1524-LFB
228.6 BTN6-2286-ALF BTN6-2286-LFB
304.8 BTN6-3048-ALF BTN6-3048-LFB
381.0 BTN6-3810-ALF BTN6-3810-LFB
457.2 BTN6-4572-ALF BTN6-4572-LFB
533.4 BTN6-5334-ALF BTN6-5334-LFB
609.6 BTN6-6096-ALF BTN6-6096-LFB
685.8 BTN6-6858-ALF BTN6-6858-LFB
762.0 BTN6-7620-ALF BTN6-7620-LFB
838.2 BTN6-8382-ALF BTN6-8382-LFB
914.4 BTN6-9144-ALF BTN6-9144-LFB
990.6 BTN6-9906-ALF BTN6-9906-LFB
1066.8 BTN6-10668-ALF BTN6-10668-LFB
1143.0 BTN6-11430-ALF BTN6-11430-LFB

หมายเหตุ

  • 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 76.2 มม. ความกว้างของโซ่จะกว้างกว่า 1,143 มม. ติดต่อตัวแทน Tsubaki เพื่อขอข้อมูลเพิ่มเติม
  • 2. ความกว้างของโซ่ X คือความกว้างที่กำหนด และความกว้างจริงจะอยู่ที่ประมาณ -0.3% (ที่อุณหภูมิแวดล้อม 20°C) สำหรับโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้าย ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของทั้งการขยายและหดตัวที่จะได้รับผลกระทบจากอุณหภูมิแวดล้อมของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายคือ 0.00012/°C และ 0.00011/°C สำหรับซีรีส์ HTW ที่อุณหภูมิพื้นฐาน 20°C
  • 3. ต้องใช้โซ่ที่มีความกว้างแคบกว่า 1,143 มม. เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C ความกว้างของโซ่ที่กว้างกว่า 1,143 มม. จะสามารถใช้ได้ภายใต้ 80% ของความตึงสูงสุดของโซ่ในกรณีที่ต้องเปลี่ยนหมุดด้วยหมุดที่ทำจากโพลีโพรพีลีน

ข้อมูลจำเพราะ

เอกสารข้อมูล

สายพานพลาสติก TSUBAKI Plastic Modular Chain BTN33 BTN6-9906-LFB Data Sheet
