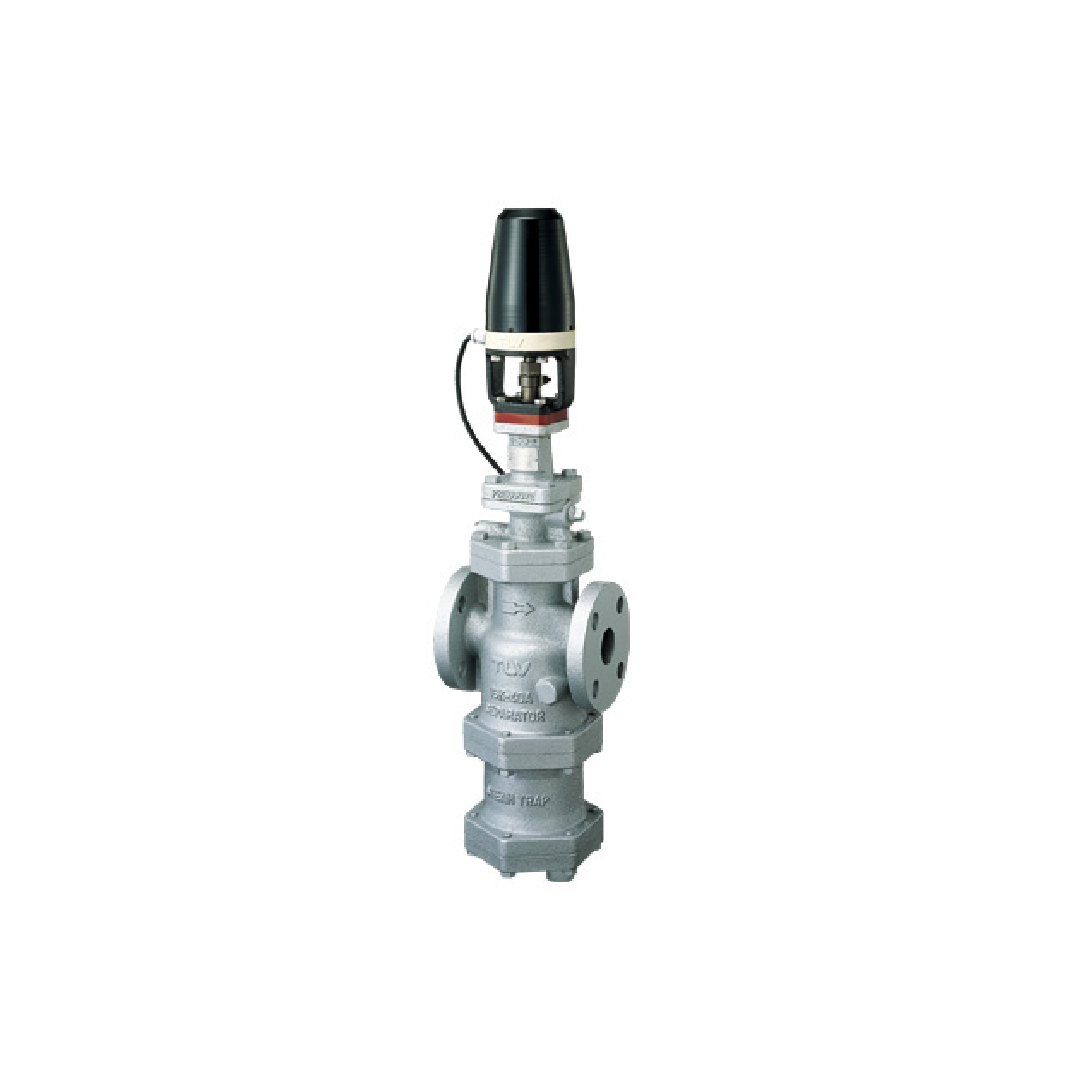

วาล์วลดแรงดัน TLV Pressure Reducing Valve M-COS-3 Flanged 65 mm.
วาล์วลดแรงดัน TLV Pressure Reducing Valve M-COS-3 Flanged 65 mm.
TLV
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด วาล์วลดแรงดัน TLV Pressure Reducing Valve M-COS-3 Flanged 65 mm.
TLV Motorized Pressure Reducing Valves for Process Steam (with Built-in Separator & Trap) M-COS Series M-COS-3 Flanged 65 mm. เป็นวาล์วลดแรงดันไอน้ำ TLV M-COS Series ออกแบบมาเพื่อการควบคุมแรงดันไอน้ำที่แม่นยำในระบบไอน้ำอุตสาหกรรม โดยมีคุณสมบัติพิเศษคือการติดตั้งหัวขับมอเตอร์ไฟฟ้าที่ช่วยให้สามารถควบคุมแรงดันได้จากระยะไกล และยังคงรักษาคุณสมบัติเด่นของ COS Series คือการมีตัวแยกน้ำคอนเดนเสทและกับดักไอน้ำในตัว หมาะสำหรับงานที่ต้องการการควบคุมแรงดันที่แม่นยำ ไอน้ำคุณภาพสูง และความยืดหยุ่นในการใช้งาน รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
Motorized Pressure Reducing Valves for Process Steam (with Built-in Separator & Trap) M-COS Series วาล์วลดแรงดันให้การควบคุมที่แม่นยำ พร้อมหัวขับมอเตอร์ไฟฟ้าสำหรับ remote operated (พร้อม Separator และ Trap ในตัว)
ประโยชน์และคุณสมบัติ Motorized Pressure Reducing Valves for Process Steam (with Built-in Separator & Trap) M-COS Series
ใช้งานง่าย
หัวขับมอเตอร์จะติดตั้งบนวาล์วลดแรงดันและแรงดันที่กำหนดไว้สามารถปรับเปลี่ยนได้โดยใช้Controller ที่มีให้ ทำให้แรงดันสามารถปรับเปลี่ยนได้ถึงแม้วาล์วลดแรงดันและController จะแยกออกจากกันด้วยระยะทางก็ตาม
Controller MC-2 มีจอแสดงผลแบบดิจิตอลของแรงดันขั้นที่สองซึ่งสามารถปรับเปลี่ยนได้ในขณะที่ยืนยันแรงดันด้วยมือ
ปรับปรุงคุณภาพของวัสดุที่ได้รับความร้อน
จ่ายไอน้ำที่แรงดันคงที่ : ความแม่นยำของแรงดันกำหนดขั้นที่สองของวาล์วลดแรงดันคือภายใน ± 0.01 MPa ถึงแม้ว่า (ปริมาณ) อัตราการไหลไอน้ำไปยังอุปกรณ์หรือแรงดันขั้นแรกที่วาล์วลดแรงดันนั้นเปลี่ยนแปลง ลูกสูบทรงกลมกันสะเทือน (SAS) จะจ่ายไอน้ำที่แรงดันคงที่เพื่อคงอุณหภูมิของไอน้ำที่ใช้เป็นแหล่งทำความร้อน
จ่ายไอน้ำแห้ง
จะนำคอนเดนเสทที่เข้าไปยังท่อไอน้ำออกทำให้สามารถจ่ายไอน้ำที่แห้งมากได้ productมีSeparatorแบบไซโคลนในตัวที่มีประสิทธิภาพในการแยกคอนเดนเสท 98% Separatorปรับปรุงความแห้งของไอน้ำและนำสะเก็ดที่เข้าไปในไอน้ำออก คอนเดนเสทที่ถูกแยกออกจะถูกนำออกผ่านFree Float steam traps® ในตัวอย่างรวดเร็ว
อายุการใช้งานที่ยาวนาน
สนิมมีความเสี่ยงสูงต่อพื้นที่สำคัญของระบบ เพื่อกำจัดสิ่งนี้ ชิ้นส่วนวาล์วหลัก ๆ ทุกชิ้นทำจากเหล็กกล้าไร้สนิมเพื่อป้องกันสนิมและการกัดกร่อน นอกจากนี้ การที่มี Filter อยู่ในการติดตั้งท่อช่วยป้องกันการไหลเข้าของสนิมและเศษซากอื่น ๆ ช่วยป้องกันชิ้นส่วนวาล์วและทำให้มีอายุการใช้งานที่ยาวนาน
พื้นที่การใช้งาน
ใช้งานสำหรับสถานการณ์ซึ่งวาล์วลดแรงดันจะต้องติดตั้งในพื้นที่ที่ห่างไกลหรือยากต่อการเข้าถึงของผู้ควบคุม (นั่นคือ พื้นที่ที่สูงจากพื้นดินเกินไปหรือแคบกว่าผู้ควบคุมจะเข้าถึงอย่างง่าย) ซึ่งการใช้งานระยะไกลของการปรับการตั้งค่าแรงดันนั้นสามารถทำได้
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | M-COS-3 |
| Connection | Flanged |
| Size (mm) | 20 – 50 |
| Body Material | Cast Iron |
| Maximum Operating Pressure (MPaG) PMO | 0.3 |
| Maximum Operating Temperature (°C) TMO | 220 |
| Primary Pressure Range (MPaG) | 0.1 – 0.3 |
| Adjustable Pressure Range (all conditions must be met) | 0.01 – 0.05 MPaG |
| Minimum Adjustable Flow Rate | 5 % of rated fl ow rate |
| Drive System | ON/OFF control of reversible motor |
| Line Voltage | 100/110 VAC±10% or 200/220 VAC±10% (50/60 Hz) (Supplied from controller) (Single phase) |
| Power Consumption | Included in Controller |
| Withstand Voltage | Between power terminal and ground terminal: 1800 VAC (60 Hz) for 1 second |
| Insulation Resistance | Between power terminal and ground terminal: Min. 100 MΩ (500 VDC) |
| Ambient Temperature | 0 – 60 °C |
| Water Resistance | JIS Rain-proof type (Motor must not come into contact with dew) |
| Vibration Resistance | Max. 0.5 G |
| Cable Heat Resistance | 70 °C (Cable must not come into contact directly with steam piping) |
| Thermal Protection | Motor with built-in 120 °C thermal protector |
| Open/Close Time | Approx. 40 seconds |
| Continual Actuator Operation | Approx. 5 minutes maximum |
| Manual Operation | Possible |
ข้อมูลขนาดสินค้า
ข้อมูลขนาดสินค้า
