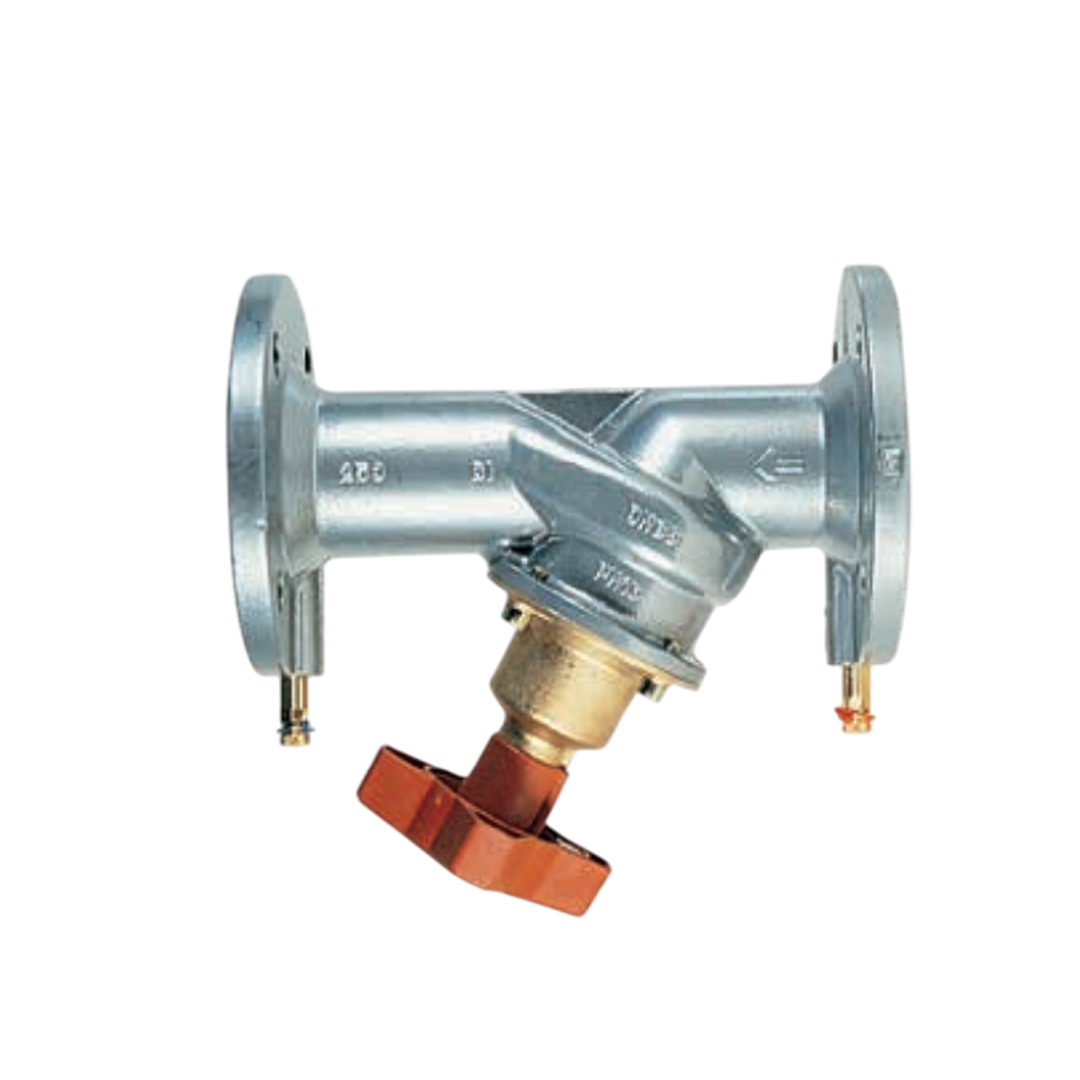

วาล์วควบคุม WATTS STAF-SG Series STAF-SG200 200 มม.
วาล์วควบคุม WATTS STAF-SG Series STAF-SG200 200 มม.
WATTS
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,107.42 ฿
ราคาปกติ
ราคาโปรโมชัน
2,107.42 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด วาล์วควบคุม WATTS STAF-SG Series STAF-SG200 200 มม.
WATTS เป็นแบรนด์ชั้นนำระดับโลกที่มีชื่อเสียงด้านการพัฒนาและผลิตอุปกรณ์ควบคุมของไหล (Fluid Control Products) โดยเฉพาะ "วาล์ว" (Valve) ซึ่งถือเป็นหัวใจสำคัญในระบบประปา ระบบแก๊ส และระบบทำความร้อนในภาคอุตสาหกรรมและอาคารขนาดใหญ่ วาล์วจาก WATTS ได้รับความไว้วางใจมาอย่างยาวนานในด้านคุณภาพ ความแม่นยำ และความปลอดภัยที่ได้มาตรฐานระดับสากล
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ประเภทวาล์ว: วาล์วปรับสมดุลแรงดันแบบ Static (Static Balancing Valve)
- รุ่น STAF-SG: พัฒนาจาก STAF รุ่นมาตรฐาน โดยมาพร้อมชุดมือจับแบบหมุนได้ พร้อมมาตรวัดฝัง (Pre-mounted measuring station)
- ตัววาล์วทำจากบรอนซ์คุณภาพสูง (DZR Brass หรือ Bronze)
- ซีลและ O-Ring: EPDM/NBR
- แรงดันใช้งานสูงสุด: 25 bar
- อุณหภูมิใช้งาน: -20°C ถึง +120°C
- ค่าความแม่นยำในการปรับสมดุล: ±5%
- มีตัวปรับ Flow ที่สามารถล็อคตำแหน่งได้
- มีจุดวัดแรงดัน 2 ด้าน (pressure test points) สำหรับการวัด ΔP และคำนวณ Flow
- ตัววาล์วหมุนได้ 360° เพื่อความสะดวกในการติดตั้ง
การติดตั้ง
- ติดตั้งได้ในแนวตั้งหรือแนวนอน (ต้องให้ทิศทางการไหลตามลูกศรบนวาล์ว)
- ควรติดตั้งในจุดที่สามารถเข้าถึงวาล์วได้ง่ายเพื่อการปรับค่า
- ไม่จำเป็นต้องใช้เครื่องมือพิเศษสำหรับการวัด เนื่องจากมีพอร์ตทดสอบแรงดันในตัว
- ควรติดตั้งร่วมกับวาล์วตัดการไหล (Isolating Valve) เพื่อความสะดวกในการซ่อมบำรุง
การใช้งาน
- เหมาะสำหรับระบบ HVAC ทั้งน้ำเย็นและน้ำร้อน
- ใช้ควบคุมและปรับสมดุลการไหลในระบบท่อ:
- Fan coil unit (FCU)
- ระบบ Chiller
- AHU (Air Handling Unit)
- ใช้ได้ทั้งอาคารพาณิชย์ อาคารสูง โรงงาน และระบบสาธารณูปโภค
- เหมาะสำหรับงานที่ต้องการความแม่นยำในการควบคุมอัตราการไหลของน้ำ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ประเภท (Type) | STAF-SG |
| รหัสสินค้า (Part No.) | STAF-SG200 |
| ขนาด DN | 200 |
| ค่า Kvs | 765 |
| น้ำหนัก (Kg) | 76 |
| DN มม. | 200 |
| D มม. | 360 |
| L มม. | 600 |
| H มม. | 430 |
| No. of bolt holes | 12 |
ข้อมูลวัสดุ
| วัสดุ (Materials) | DN 20–150 | DN 200–400 |
| ตัวเรือน (Body) | STAF: เหล็หล่อ EN-GJL-250 (GG 25)STAF-SG: เหล็กหล่อเหนียว EN-GJS-400-15 | เหล็กหล่อเหนียว EN-GJS-400-15 |
| ฝากระโปรง (Bonnet) | โลหะผสม DZR | เหล็กหล่อเหนียว EN-GJS-400-15 |
| โคนวาล์ว (Cone) | โลหะผสม DZR | เหล็กหล่อเหนียว EN-GJS-400-15(และ gunmetal สำหรับ DN 350–400) |
| แกนวาล์ว (Spindle) | โลหะผสม DZR | โลหะผสม DZR |
| ซีล (Seals) | EPDM | EPDM |
| แหวนรองลื่น (Slip Washer) | PTFE | PTFE |
| สลักเกลียวฝาครอบ (Bonnet Bolts) | เหล็กเคลือบผิว (Surface treated steel) | เหล็กเคลือบผิว (Surface treated steel) |
| จุดวัด (Measuring Points) | โลหะผสม DZR และ EPDM | โลหะผสม DZR และ EPDM |
| วงล้อมือ (Handwheel) | PA (และ TPE สำหรับ DN 65–150) | อะลูมิเนียม (Aluminum) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติทางเทคนิค (Technical features) | รายละเอียด (Specification) |
| ความดันใช้งาน (Nominal pressure) | STAF: PN 16STAF-SG: PN 25 (DN20–150), PN 16 (DN200–400) |
| อุณหภูมิใช้งาน (Operating temperature) | -10 ÷ 120°C |
| หน้าแปลน (Flanges) | ISO 7005-2, EN 1092-2 |
| ระยะห่างกึ่งกลางของตัววาล์ว (Body centre distance) | ISO 5752 Series 1, EN 558 Series 1 |
| จำนวนตำแหน่งการตั้งค่า (No. of setpoint positions) | 40 (DN 20–50)80 (DN 65–150)120 (DN 200–250)160 (DN 300)200 (DN 350)220 (DN 400) |
| การรับรอง CE (CE Marking) | CE: STAF, STAF-SG (PN 16) DN 200, STAF-SG (PN 25) DN 50–125CE 0409: STAF-SG (PN 16) DN 250–400, STAF-SG (PN 25) DN 150 |
