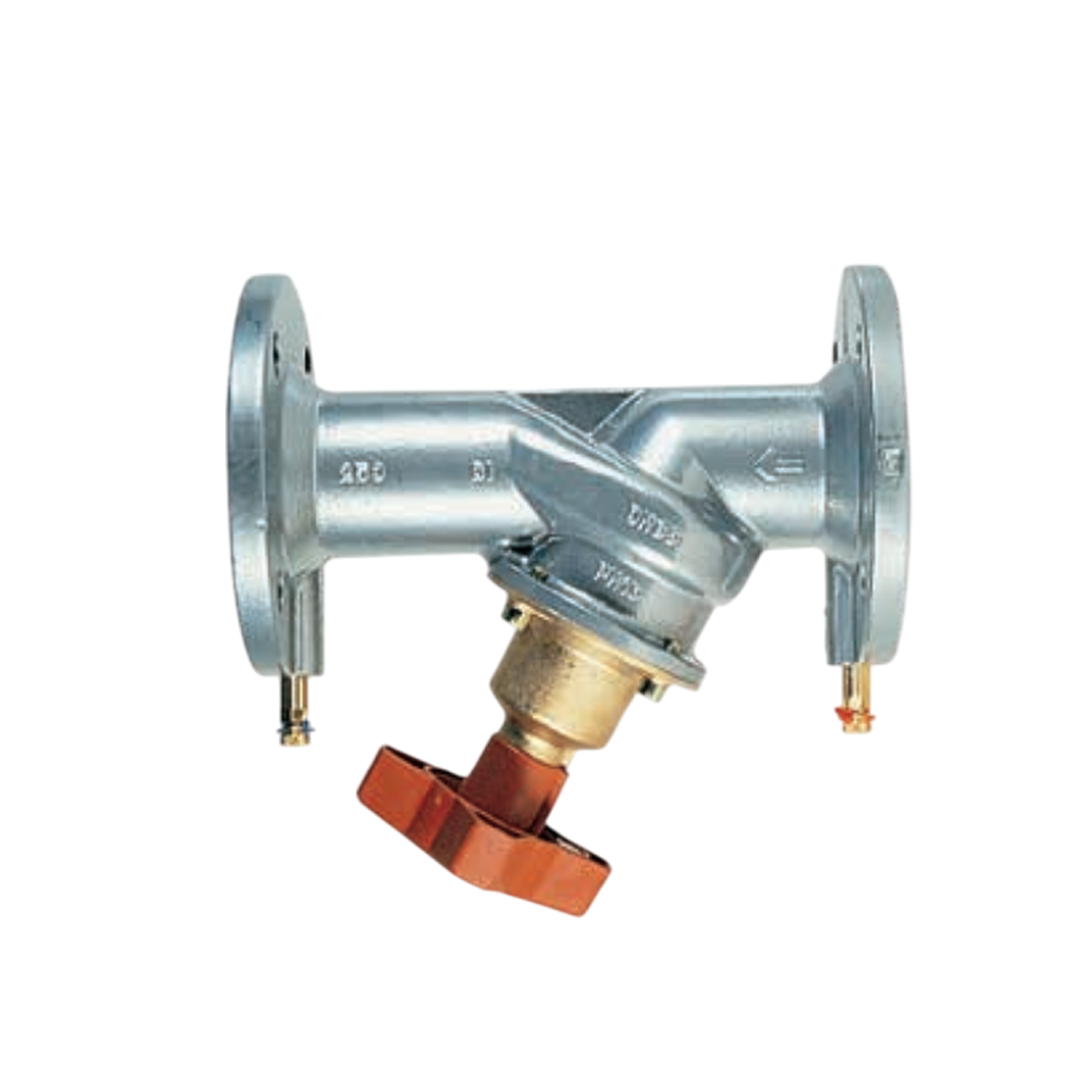

วาล์วควบคุม WATTS STAF Series STAF125 125 มม.
วาล์วควบคุม WATTS STAF Series STAF125 125 มม.
WATTS
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,663.75 ฿
ราคาปกติ
ราคาโปรโมชัน
1,663.75 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด วาล์วควบคุม WATTS STAF Series STAF125 125 มม.
WATTS เป็นแบรนด์ชั้นนำระดับโลกที่มีชื่อเสียงด้านการพัฒนาและผลิตอุปกรณ์ควบคุมของไหล (Fluid Control Products) โดยเฉพาะ "วาล์ว" (Valve) ซึ่งถือเป็นหัวใจสำคัญในระบบประปา ระบบแก๊ส และระบบทำความร้อนในภาคอุตสาหกรรมและอาคารขนาดใหญ่ วาล์วจาก WATTS ได้รับความไว้วางใจมาอย่างยาวนานในด้านคุณภาพ ความแม่นยำ และความปลอดภัยที่ได้มาตรฐานระดับสากล
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- รุ่น: STAF (Static Balancing Valve)
- ประเภท: วาล์วควบคุมการไหลแบบสถิต (Manual Balancing Valve)
- ตัววาล์วทำจากเหล็กหล่อ (Ductile Iron) หรือบรอนซ์ ขึ้นอยู่กับขนาด
- แกนวาล์วสแตนเลส
- ซีล NBR หรือ EPDM ทนความร้อนและแรงดัน
- ขนาดท่อ: DN15 ถึง DN150
- แรงดันใช้งานสูงสุด: PN16
- อุณหภูมิใช้งาน: -10°C ถึง 120°C
- ปรับและล็อกค่าการเปิดวาล์ว (Pre-setting) ได้
- มีช่องต่อสำหรับวัดความดัน (Pressure Measurement Points)
- มีสเกลแสดงการตั้งค่าที่ชัดเจน
- รองรับการวัดอัตราการไหลผ่านเครื่องมือวัดภายนอก
- มาตรฐาน: EN 12266, ISO 9001
การติดตั้ง
- ติดตั้งในแนวท่อแนวนอนหรือแนวตั้งได้ (ควรยึดตามทิศทางลูกศรบนวาล์ว)
- มีจุดทดสอบแรงดันทั้งสองด้านเพื่อการวัดค่าความดันตกคร่อม
- ควรติดตั้งในตำแหน่งที่สามารถเข้าถึงได้ง่ายสำหรับการปรับและการวัด
- แนะนำให้ติดตั้งร่วมกับวาล์วตัดการไหล (Isolating Valve) เพื่อความสะดวกในการบำรุงรักษา
การใช้งาน
- เหมาะสำหรับระบบปรับอากาศ (HVAC) ทั้งแบบน้ำเย็นและน้ำร้อน
- ใช้ในระบบท่อเพื่อปรับสมดุลการไหลในแต่ละโซนของอาคาร
- สามารถใช้ได้กับระบบทำความร้อนพื้น, ระบบ fan coil, ระบบ chiller
- เหมาะสำหรับการใช้งานในเชิงพาณิชย์ อาคารสำนักงาน โรงพยาบาล หรือโรงงานอุตสาหกรรม
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ประเภท (Type) | STAF |
| รหัสสินค้า (Part No.) | STAF125 |
| ขนาด DN มม. | 125 |
| ค่า Kvs | 294 |
| น้ำหนัก (Kg) | 25.5 |
| DN มม. | 125 |
| D มม. | 270 |
| L มม. | 400 |
| H มม. | 275 |
| No. of bolt holes | 8 |
ข้อมูลวัสดุ
| วัสดุ (Materials) | DN 20–150 | DN 200–400 |
| ตัวเรือน (Body) | STAF: เหล็หล่อ EN-GJL-250 (GG 25)STAF-SG: เหล็กหล่อเหนียว EN-GJS-400-15 | เหล็กหล่อเหนียว EN-GJS-400-15 |
| ฝากระโปรง (Bonnet) | โลหะผสม DZR | เหล็กหล่อเหนียว EN-GJS-400-15 |
| โคนวาล์ว (Cone) | โลหะผสม DZR | เหล็กหล่อเหนียว EN-GJS-400-15(และ gunmetal สำหรับ DN 350–400) |
| แกนวาล์ว (Spindle) | โลหะผสม DZR | โลหะผสม DZR |
| ซีล (Seals) | EPDM | EPDM |
| แหวนรองลื่น (Slip Washer) | PTFE | PTFE |
| สลักเกลียวฝาครอบ (Bonnet Bolts) | เหล็กเคลือบผิว (Surface treated steel) | เหล็กเคลือบผิว (Surface treated steel) |
| จุดวัด (Measuring Points) | โลหะผสม DZR และ EPDM | โลหะผสม DZR และ EPDM |
| วงล้อมือ (Handwheel) | PA (และ TPE สำหรับ DN 65–150) | อะลูมิเนียม (Aluminum) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติทางเทคนิค (Technical features) | รายละเอียด (Specification) |
| ความดันใช้งาน (Nominal pressure) | STAF: PN 16STAF-SG: PN 25 (DN20–150), PN 16 (DN200–400) |
| อุณหภูมิใช้งาน (Operating temperature) | -10 ÷ 120°C |
| หน้าแปลน (Flanges) | ISO 7005-2, EN 1092-2 |
| ระยะห่างกึ่งกลางของตัววาล์ว (Body centre distance) | ISO 5752 Series 1, EN 558 Series 1 |
| จำนวนตำแหน่งการตั้งค่า (No. of setpoint positions) | 40 (DN 20–50)80 (DN 65–150)120 (DN 200–250)160 (DN 300)200 (DN 350)220 (DN 400) |
| การรับรอง CE (CE Marking) | CE: STAF, STAF-SG (PN 16) DN 200, STAF-SG (PN 25) DN 50–125CE 0409: STAF-SG (PN 16) DN 250–400, STAF-SG (PN 25) DN 150 |
