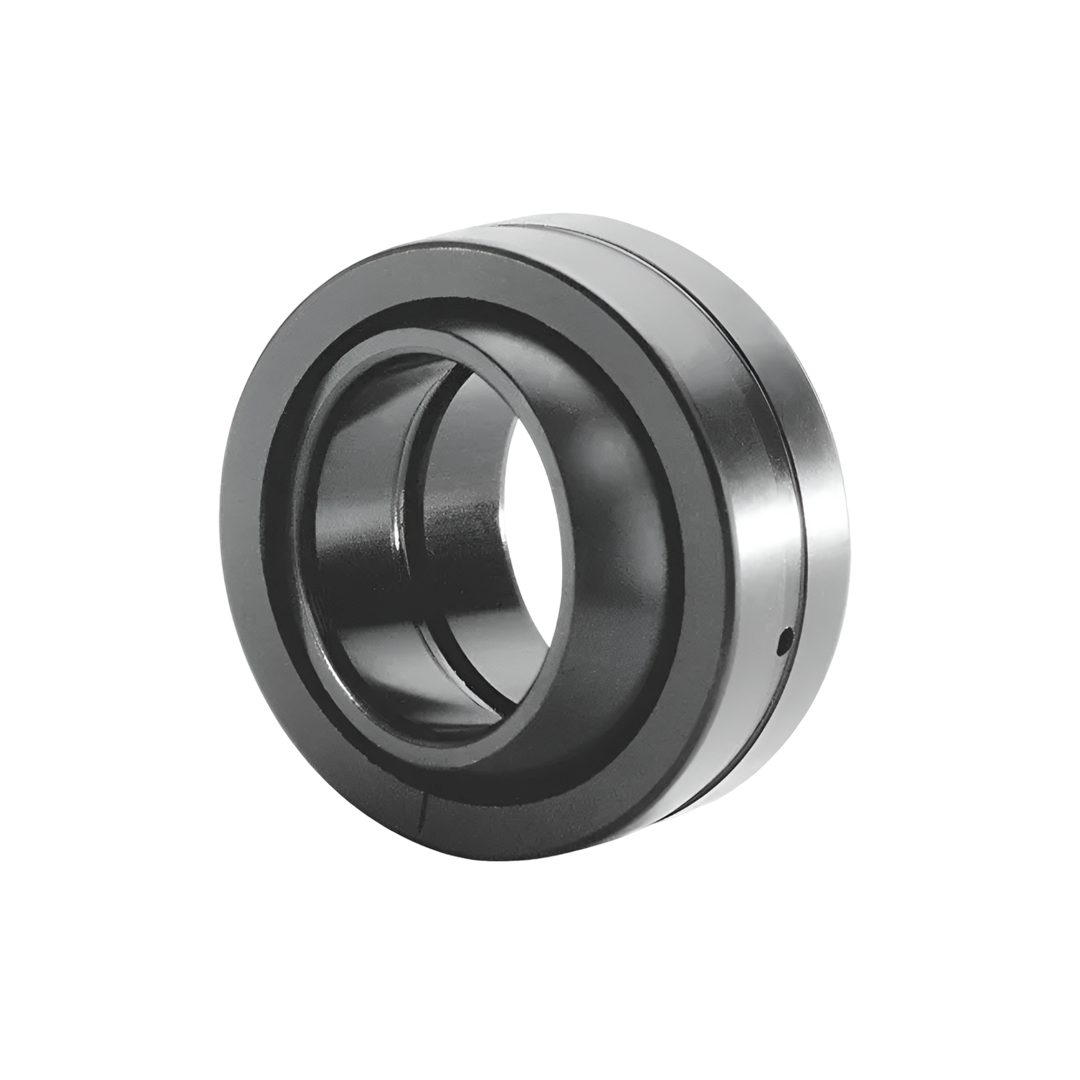

ลูกปืนแนวรัศมี INK รหัส GE 25 DO
ลูกปืนแนวรัศมี INK รหัส GE 25 DO
INK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,554.88 ฿
ราคาปกติ
ราคาโปรโมชัน
2,554.88 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ลูกปืนแนวรัศมี INK รหัส GE 25 DO
INK Bearing คือแบรนด์ตลับลูกปืนคุณภาพสูงที่ได้รับความไว้วางใจจากผู้ใช้งานทั้งในประเทศและต่างประเทศ ด้วยมาตรฐานการผลิตจากประเทศญี่ปุ่น (Japan Quality) ที่เน้นความแม่นยำ ความแข็งแรงทนทาน และอายุการใช้งานที่ยาวนาน ตอบโจทย์การใช้งานในหลากหลายอุตสาหกรรม ไม่ว่าจะเป็น อุตสาหกรรมเครื่องจักรกล โรงงานผลิตอาหาร เครื่องจักรอัตโนมัติ งานลำเลียง หรือระบบขับเคลื่อนต่าง ๆ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ตลับลูกปืนแบบทรงกลมรัศมี (Radial Spherical Plain Bearings) จาก INK เป็นตลับลูกปืนที่ออกแบบมาเพื่อรองรับแรงรัศมีสูงและสามารถเคลื่อนไหวได้หลากหลายทิศทาง เหมาะสำหรับงานที่มีการเบี่ยงแนว (misalignment) หรือมีการสั่นสะเทือนอย่างต่อเนื่อง:
- ออกแบบให้สามารถปรับแนวเองได้ (Self-aligning) โดยหัวลูกปืน (spherical inner ring) จะหมุนอยู่ภายในวงแหวนรอบนอกที่มีผิวโค้ง
- รองรับแรงรัศมีสูง (Radial Load) ได้ดีมาก เหมาะกับงานหนัก
- ทนต่อแรงกระแทกและการสั่นสะเทือนสูง
- วัสดุที่ใช้คุณภาพสูง เช่น เหล็กกล้าชุบแข็ง หรือเหล็กกล้าเคลือบผิวพิเศษ (Phosphate, Zinc, หรือ PTFE Coating)
- มีรุ่นหล่อลื่นได้และแบบไม่ต้องหล่อลื่น (Maintenance-Free) ขึ้นอยู่กับประเภทของผิวสัมผัส
- เหมาะกับการเคลื่อนที่ที่ช้าแต่โหลดสูง โดยเฉพาะในการใช้งานที่ไม่มีการหมุนรอบสูง
การติดตั้ง
- ตรวจสอบขนาดของเบ้าและเพลา ให้อยู่ในค่าพิกัดตามที่แนะนำ
- ติดตั้งวงแหวนรอบนอกในเบ้า (housing) อย่างระมัดระวัง อาจใช้การกดด้วย hydraulic press หรือความร้อนอ่อน ๆ (สำหรับ interference fit)
- ใส่วงแหวนใน (inner ring) บนเพลา โดยไม่กระแทกตรงที่ผิวสัมผัสลูกปืน
- หากเป็นรุ่นต้องหล่อลื่น ให้เติมจารบีหรือสารหล่อลื่นผ่านรูอัดที่เตรียมไว้ และบำรุงรักษาตามรอบเวลาที่กำหนด
- ตรวจสอบการเคลื่อนไหวหลังติดตั้ง ว่าหมุนลื่น ไม่มีอาการฝืดหรือหลวมเกินไป
การใช้งาน
- ตลับลูกปืนแบบทรงกลมรัศมีจาก INK เหมาะสำหรับงานอุตสาหกรรมที่มีการรับแรงรัศมีสูง การเบี่ยงแนว และการกระแทก เช่น:
- เครื่องจักรก่อสร้าง เช่น รถตัก รถขุด
- ระบบกันสะเทือนของยานพาหนะหรือเครื่องจักรกลหนัก
- เครื่องจักรทำเหมือง หรือโรงสี
- แขนกลขนาดใหญ่และระบบยกปรับมุม
- ระบบข้อต่อไฮดรอลิกหรือกลไกหมุนในงานอุตสาหกรรมหนัก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identification number Without seals | GE 25 DO |
| Mass (Ref.) (kg) | 0.115 |
| Boundary dimensions d | 25 |
| Boundary dimensions D | 42 |
| Boundary dimensions B | 20 |
| Boundary dimensions C | 16 |
| Boundary dimensions dk | 35.5 |
| Boundary dimensions r$_{1s min}$ (1) | 0.6 |
| Boundary dimensions r$_{2s min}$ (1) | 0.6 |
| Permissible tilting angle degree (a) | 7 |
| Permissible tilting angle degree (a1) | 4 |
| Mounting dimensions (mm) max$^2$ | 29 |
| Mounting dimensions (mm) min | 27 |
| Mounting dimensions (mm) D$_a$ max | 37.5 |
| Mounting dimensions (mm) D$_a$ min | 37 |
| Basic load rating Dyn. C$_d$ N | 52 915 |
| Basic load rating Stat. C$_s$ N | 317 300 |
| Shaft. Dia. mm | 25 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทตลับลูกปืน | Spherical Plain Bearing (แบบรัศมี) |
| ลักษณะโครงสร้าง | ประกอบด้วยแหวนในทรงกลมด้านนอก และแหวนรอบนอกทรงกลมด้านใน ทำให้สามารถรับแรงและเคลื่อนไหวในแนวรัศมีได้ภายใต้มุมเอียง |
| การเคลื่อนไหว | รองรับการเคลื่อนที่แบบรัศมีและการหมุนในแนวแกนเดียว เหมาะสำหรับโหลดสูงและการเคลื่อนไหวแบบสั่น |
| วัสดุ | แหวนใน: เหล็กกล้าชุบแข็งแหวนรอบนอก: เหล็กกล้าเคลือบผิวพื้นผิวสัมผัส: ผ่านกระบวนการเคลือบ PTFE หรือมีจาระบีในตัว (ขึ้นอยู่กับรุ่น) |
| ประเภทผิวสัมผัส | แบบมีสารหล่อลื่นในตัว (Maintenance-free) หรือแบบต้องหล่อลื่น (Lubrication required) |
| มุมการเคลื่อนไหว (Swing Angle) | ±5° ถึง ±15° (ขึ้นกับขนาดและรุ่น) |
| แรงรับโหลดแนวรัศมี (Radial Load) | รับแรงรัศมีได้สูงมาก (ค่าขึ้นกับขนาด) |
| แรงรับโหลดแนวแกน (Axial Load) | ไม่เหมาะสำหรับโหลดแนวแกนโดยตรง แต่ทนแรงผสมได้บางส่วน |
| ช่วงขนาดทั่วไป (Bore) | ขนาดรูในตั้งแต่ 6 mm ถึง 200 mm ขึ้นไป |
| มาตรฐานการผลิต | มักสอดคล้องกับ DIN ISO 12240-1 (GE Series เช่น GE10ES, GE20ES, GE50ES เป็นต้น) |
| อุณหภูมิใช้งาน | -30°C ถึง +130°C หรือสูงกว่าหากใช้วัสดุพิเศษ |
| การใช้งานทั่วไป | งานโยกสั่น, แขนกล, ระบบไฮดรอลิก, เครื่องจักรก่อสร้าง, การเกษตร, ช่วงล่างยานพาหนะ |
