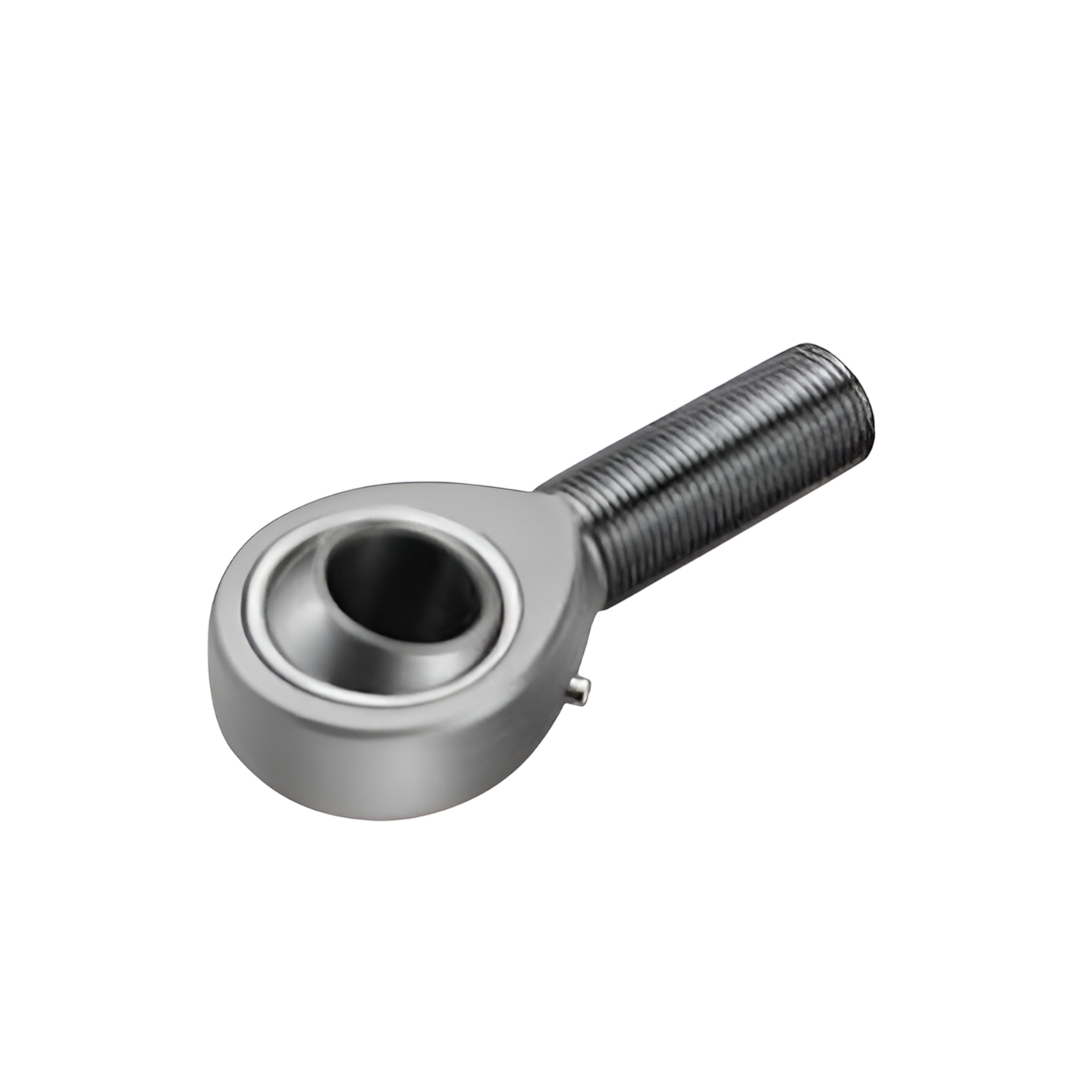

ลูกปืนตาเหลือก INK รหัส M-POS 6
ลูกปืนตาเหลือก INK รหัส M-POS 6
INK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
190.11 ฿
ราคาปกติ
ราคาโปรโมชัน
190.11 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ลูกปืนตาเหลือก INK รหัส M-POS 6
INK Bearing คือแบรนด์ตลับลูกปืนคุณภาพสูงที่ได้รับความไว้วางใจจากผู้ใช้งานทั้งในประเทศและต่างประเทศ ด้วยมาตรฐานการผลิตจากประเทศญี่ปุ่น (Japan Quality) ที่เน้นความแม่นยำ ความแข็งแรงทนทาน และอายุการใช้งานที่ยาวนาน ตอบโจทย์การใช้งานในหลากหลายอุตสาหกรรม ไม่ว่าจะเป็น อุตสาหกรรมเครื่องจักรกล โรงงานผลิตอาหาร เครื่องจักรอัตโนมัติ งานลำเลียง หรือระบบขับเคลื่อนต่าง ๆ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ตลับลูกปืนแบบ Rod Ends หรือ Pilloball Rod End จาก INK ชนิดเกลียวนอก (Male Thread) เป็นชิ้นส่วนเครื่องจักรที่ออกแบบมาเพื่อรองรับแรงและการเคลื่อนไหวแบบหมุนหรือส่ายในหลายทิศทาง โดยมีคุณสมบัติเด่นดังนี้:
- หัวบอล (Pilloball) ผลิตจากเหล็กชุบแข็งผิว (hardened steel) เพื่อความแข็งแรงและทนต่อการสึกหรอ
- โครงสร้างตัวเรือน (Body) ทำจากเหล็กกล้าหรือสแตนเลสขึ้นรูป มีเกลียวนอกแบบ Metric หรือ Unified Thread
- ผิวเคลือบกันสนิม เช่น เคลือบสังกะสีหรือชุบแข็งพิเศษเพื่อป้องกันการกัดกร่อน
- รองรับแรงในแนวรัศมีและแนวแกน เหมาะกับงานที่มีการเคลื่อนไหวสั่นหรือหมุนที่ต้องการความยืดหยุ่น
- แบบมีสารหล่อลื่นในตัว หรือติดตั้งจารบีเพิ่มเติมได้ เพื่ออายุการใช้งานที่ยาวนาน
- ขนาดหลากหลาย รองรับการใช้งานตั้งแต่ขนาดเล็กในระบบอัตโนมัติ ไปจนถึงขนาดใหญ่ในงานอุตสาหกรรมหนัก
การติดตั้ง
- เลือกขนาดและเกลียวที่เหมาะสม กับแกนหรือตัวจับยึด
- ขันเข้ากับชิ้นส่วนที่ต้องการยึด โดยใช้ประแจจับที่ตำแหน่งฐานของเกลียว (อย่าจับที่ตัวลูกปืนโดยตรง)
- ตรวจสอบแนวการหมุนของลูกปืน ให้สามารถเคลื่อนไหวได้อิสระตามแนวที่ต้องการ
- ใช้สารหล่อลื่นหรือจารบี ตามคำแนะนำของผู้ผลิต หากเป็นรุ่นที่ไม่มีสารหล่อลื่นในตัว
- ตรวจสอบความแน่น หลังติดตั้งและก่อนใช้งานทุกครั้ง
การใช้งาน
- ตลับลูกปืน Rod Ends จาก INK เหมาะกับการใช้งานที่ต้องการการเชื่อมต่อแบบเคลื่อนไหวหรือมีการหมุนอิสระ เช่น:
- ระบบควบคุมทิศทาง (Steering Linkage) ของรถยนต์ หรือยานพาหนะ
- เครื่องจักรกลในโรงงานที่มีการเคลื่อนไหวซ้ำ ๆ
- อุปกรณ์ในระบบไฮดรอลิกหรือนิวแมติก
- งานติดตั้งโครงสร้างเหล็กที่ต้องการมุมปรับได้
- ระบบขับเคลื่อนหรือแขนกล (Manipulator arms)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identification number: หมายเลขระบุ | M-POS 6 |
| Mass (Ref.): น้ำหนัก (โดยประมาณ) | 19 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) d | 6 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) Thread: เกลียว G | M6X1 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) d2 | 18 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) C1 | 6.75 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) B | 9 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) d1 | 9 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) l2 | 45 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) h | 36 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) l1 | 22 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) r1smin | 0.2 |
| Ball dia. mm: ขนาดเส้นผ่านศูนย์กลางลูกบอล (มม.) | 12.7 |
| Basic load rating dyn. Cd (N): ค่าการรับน้ำหนักพื้นฐานแบบไดนามิก (นิวตัน) | 3 990 |
| Basic load rating stat. Cs (N): ค่าการรับน้ำหนักพื้นฐานแบบสถิต (นิวตัน) | 4 493 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทตลับลูกปืน | Rod End Bearing (Pilloball) |
| ลักษณะเกลียว | เกลียวตัวผู้ (Male Thread) |
| ชนิดของเกลียว | เกลียวมาตรฐาน (เช่น M6, M8, M10, M12 ขึ้นอยู่กับรุ่น) |
| วัสดุตัวเรือน (Housing) | เหล็กชุบสังกะสี หรือสแตนเลส (ขึ้นอยู่กับรุ่น) |
| วัสดุแหวนใน (Inner Ring) | เหล็กกล้าชุบแข็ง |
| วัสดุแหวนใน (Outer Ring) | เหล็กกล้าเคลือบผิวกันสนิม |
| วัสดุลูกปืน (Ball) | เหล็กกล้า / สแตนเลส (ขึ้นอยู่กับรุ่น) |
| มุมการเคลื่อนไหว | ±15° ถึง ±20° โดยประมาณ |
| แรงรับโหลดแนวรัศมี (Radial Load) | ขึ้นอยู่กับขนาดรุ่น เช่น M6 รับได้ ~3.9kN |
| แรงรับโหลดแนวรุน (Axial Load) | ต่ำกว่าแรงแนวรัศมี มักไม่เกิน 20–30% ของแรงรัศมี |
| ช่วงอุณหภูมิใช้งาน | -30°C ถึง +100°C (บางรุ่นรองรับสูงกว่านี้) |
| การหล่อลื่น | บางรุ่นมีจาระบีในตัว บางรุ่นต้องหล่อลื่นภายนอก |
| การติดตั้ง | ใช้ขันเกลียวเข้ากับชิ้นงาน มีแบบเกลียวซ้าย/ขวาให้เลือก |
| การใช้งานทั่วไป | เครื่องจักร, ระบบลิงก์, แขนกล, เครื่องกด, กลไกส่งกำลัง |
