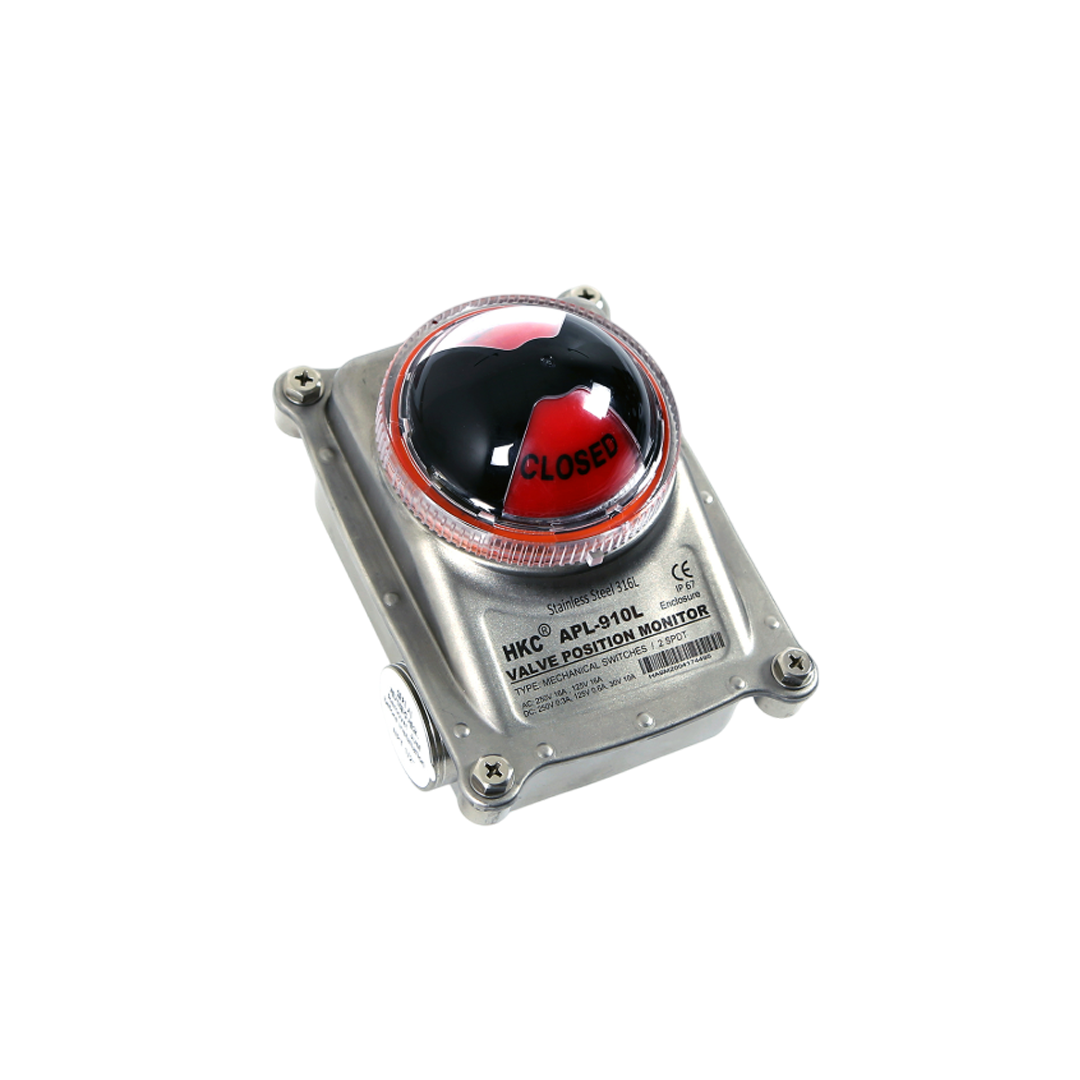

ลิมิตสวิตช์ HKC Limit Switch Box APL Series General Purpose APL-9 (S type)

Name: ลิมิตสวิตช์ HKC Limit Switch Box APL Series General Purpose APL-9 (S type)
Brand: HKC
Price: 4921.50 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HKC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

4,921.50 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด ลิมิตสวิตช์ HKC Limit Switch Box APL Series General Purpose APL-9 (S type)

ในระบบควบคุมวาล์วอัตโนมัติของอุตสาหกรรม ไม่ว่าจะเป็นการเปิด-ปิดวาล์วลม วาล์วน้ำ หรือวาล์วในกระบวนการผลิต Limit Switch Box ถือเป็นองค์ประกอบสำคัญที่ทำหน้าที่ตรวจสอบและแสดงสถานะการทำงานของวาล์วอย่างชัดเจน หนึ่งในแบรนด์ที่ได้รับความไว้วางใจจากภาคอุตสาหกรรมอย่างต่อเนื่องคือ HKC ผู้ผลิตจากประเทศเกาหลีใต้ที่มีความเชี่ยวชาญด้านระบบควบคุมวาล์วและอุปกรณ์ประกอบ

เปรียบเทียบราคา Limit Switch Box ( HKC ) ตัวอื่นๆ

คุณสมบัติ

APL-9

• ผลิตจากสแตนเลสเกรด 304 แบบปั๊มขึ้นรูป ซึ่งมีน้ำหนักเบา แข็งแรง และทนต่อการกัดกร่อนได้ดีเยี่ยม
• สามารถตั้งค่าตำแหน่งจำกัด (limit positions) ได้ง่าย โดยไม่ต้องใช้เครื่องมือ ด้วยกลไกสปริงแคม
• โดมแสดงสถานะที่มองเห็นได้ชัดเจน มาพร้อมโครงสร้างซีลสองชั้น ป้องกันน้ำเข้าได้ แม้ตัวโดมเกิดความเสียหาย
• มีตัวเลือกวัสดุสแตนเลสเกรด 316L
• ป้ายชื่อเลเซอร์มาร์กถาวร (ไม่ลบเลือน)
• มีตัวเลือกอินดิเคเตอร์แบบธง (flag type indicator)

คุณสมบัติ (Features)

ออกแบบมาใช้งานกับวาล์วที่ไม่อยู่ในพื้นที่เสี่ยงระเบิด
เหมาะสำหรับงานอุตสาหกรรมทั่วไป เช่น น้ำประปา อาหาร เครื่องดื่ม และ HVAC
ตัวกล่องทำจาก พลาสติกเกรดอุตสาหกรรม (Engineering Plastic) หรือ อะลูมิเนียมอัลลอย (ตามรุ่นย่อย)
น้ำหนักเบา ติดตั้งง่าย
ระดับการป้องกัน: IP67 (กันฝุ่นและน้ำชั่วคราว)
อินดิเคเตอร์ (Position Indicator): แบบ 3D Dome แสดงสถานะวาล์ว OPEN / CLOSE
สีสันชัดเจน มองเห็นรอบทิศ
ไมโครสวิตช์ (Micro Switch): แบบ SPDT หรือ DPDT
รองรับแรงดัน: 250VAC / 5A หรือ 30VDC / 5A
รองรับการเปลี่ยนเป็น Proximity Sensor ได้ (Option)
ขั้วต่อสาย: ช่องเกลียวสำหรับ Gland ขนาด 1/2” NPT หรือ M20x1.5
Terminal Block ภายในรองรับ 8 จุดขึ้นไป

การตรวจสอบและบำรุงรักษา (Maintenance)

ตรวจสอบซีลและส่วนประกอบต่าง ๆ เป็นระยะเพื่อป้องกันการรั่วซึมหรือความเสียหาย
ทำความสะอาดภายในกล่องและตรวจสอบการทำงานของสวิตช์อย่างสม่ำเสมอ
หากพบความเสียหายหรือการทำงานที่ผิดปกติ ควรเปลี่ยนชิ้นส่วนที่เสียหายด้วยอะไหล่แท้จากผู้ผลิต

ข้อมูลเฉพาะ

วิธีติดตั้ง (Installation Guide)

ติดตั้ง Bracket:
ใช้ Bracket มาตรฐาน ISO 5211 หรือตามที่แอคชูเอเตอร์รองรับ
ติดตั้ง Coupling ให้แน่นและตรงกับแกนหมุนของวาล์ว
ประกอบตัวกล่อง:
วาง APL-9 บนแอคชูเอเตอร์และยึดด้วยน็อต
ตรวจสอบความแน่นของเพลาและตำแหน่ง Beacon
ต่อสายไฟ:
เปิดฝาครอบด้านบน
ต่อสายเข้ากับ Terminal Block ตามวงจร
ใช้ Gland หรือ Conduit ป้องกันน้ำ/ฝุ่น
ตั้งค่า CAM ภายใน:
ปรับ CAM ให้กดสวิตช์ตามตำแหน่งเปิด-ปิด
ทดสอบหมุนวาล์วและดูการตอบสนองของ Switch
ทดสอบระบบ:
ตรวจสอบสถานะที่ Beacon แสดง
ทดสอบสัญญาณไฟฟ้าจากสวิตช์ผ่านระบบควบคุม

การใช้งาน (Applications)

ใช้ในระบบวาล์วอัตโนมัติทั่วไป เช่น:
โรงงานผลิตน้ำดื่ม / อาหาร / เครื่องดื่ม
ระบบปรับอากาศ (HVAC)
ระบบน้ำประปา และน้ำเสีย
งานควบคุมวาล์วในอุตสาหกรรมทั่วไป
ไม่แนะนำสำหรับพื้นที่ที่มีความเสี่ยงระเบิด (ควรใช้ APL-4 ถึง APL-8 แทน)

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

วัสดุ	• มาตรฐาน: สแตนเลสสตีล 304 • ตัวเลือก: สแตนเลสสตีล 316L
โครงสร้าง	• มาตรฐาน: กันน้ำและกันฝุ่นระดับ IP67 • แบบกันน้ำสูง: IP68 (ทนน้ำลึก 10 เมตร นาน 72 ชั่วโมง)
การรับรอง	• SIL 2 • ABS type approval • RMRS type approval • USCG test approval
มุมการทำงาน	0-90°
อุณหภูมิแวดล้อม	-20 ถึง +80 °C
ทางเข้าสายไฟ	• สแตนเลส 304 (มาตรฐาน): 2 x M20, 2 x NPT1/2″ • สแตนเลส 316L: 2 x M20, 2 x M25, 2 x NPT1/2″
สวิตช์	2-4 x สวิตช์กลหรือเซ็นเซอร์ proximity
จุดต่อสายไฟ	• มาตรฐาน: 8 จุด • ตัวเลือก: 10, 12 จุด
เพลา	• มาตรฐาน: สแตนเลส 304 • ตัวเลือก: สแตนเลส 316
ตัวเลือกควบคุม	PIU: โพเทนชิโอมิเตอร์ (1 kΩ, 10 kΩ)
ตัวแสดงสถานะ	• ไม่มีตัวแสดง • 2 ทิศทาง: เหลือง(เปิด)/แดง(ปิด) • 2 ทิศทาง: เขียว(เปิด)/แดง(ปิด) • 2 ทิศทาง: แดง(เปิด)/เขียว(ปิด) • 2 ทิศทาง: เหลือง(เปิด)/ดำ(ปิด) • ตัวเลือก: แบบธง
ขายึด	• มาตรฐาน: สแตนเลส 304, ตัวเลือก: สแตนเลส 316L - S type (30x80, H:20, 30) - O type (30x130, H:30, 50)
น้ำหนัก	• มาตรฐาน: 0.7 กก. • แบบธง: 0.9 กก.
สี	สารเคลือบนาโน
สารเคลือบพิเศษ	เพิ่มความต้านทานการกัดกร่อน
