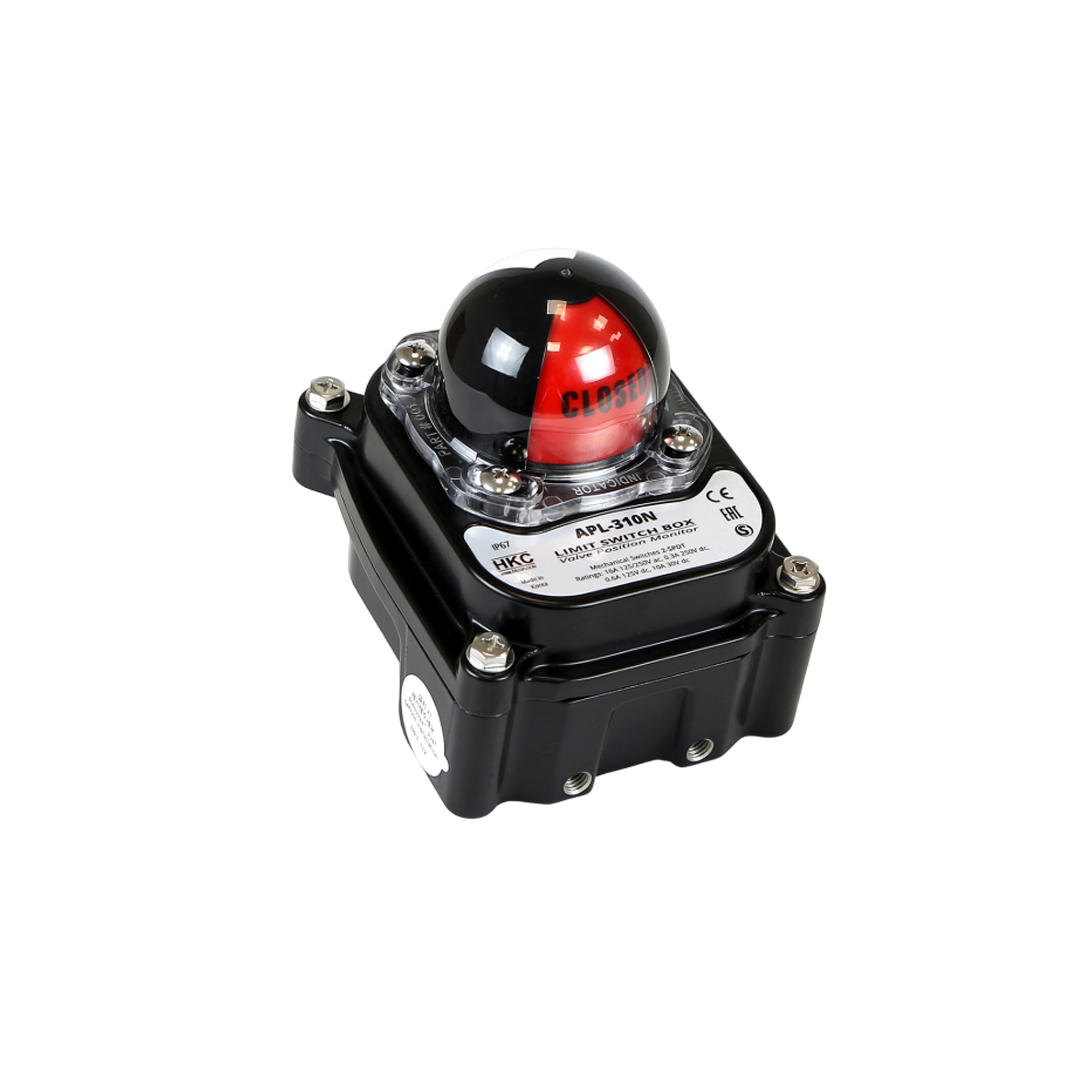

ลิมิตสวิตช์ HKC Limit Switch Box APL Series General Purpose APL-3

Name: ลิมิตสวิตช์ HKC Limit Switch Box APL Series General Purpose APL-3
Brand: HKC
Price: 4921.50 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HKC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

4,921.50 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด ลิมิตสวิตช์ HKC Limit Switch Box APL Series General Purpose APL-3

ในระบบควบคุมวาล์วอัตโนมัติของอุตสาหกรรม ไม่ว่าจะเป็นการเปิด-ปิดวาล์วลม วาล์วน้ำ หรือวาล์วในกระบวนการผลิต Limit Switch Box ถือเป็นองค์ประกอบสำคัญที่ทำหน้าที่ตรวจสอบและแสดงสถานะการทำงานของวาล์วอย่างชัดเจน หนึ่งในแบรนด์ที่ได้รับความไว้วางใจจากภาคอุตสาหกรรมอย่างต่อเนื่องคือ HKC ผู้ผลิตจากประเทศเกาหลีใต้ที่มีความเชี่ยวชาญด้านระบบควบคุมวาล์วและอุปกรณ์ประกอบ

เปรียบเทียบราคา Limit Switch Box ( HKC ) ตัวอื่นๆ

คุณสมบัติ

APL-3

• ผลิตจากอลูมิเนียมหล่อขึ้นรูป (Aluminum Die Casting) มีขนาดกะทัดรัด น้ำหนักเบา และมีความแข็งแรง
• ทนต่อการกัดกร่อนได้ดีเยี่ยม ด้วยกระบวนการชุบโครเมตสองชั้น (Double Chromate Treatment) และการเคลือบด้วยผงโพลีเอสเตอร์
• มาพร้อมกล้องสปริง (Spring Loaded Cams) ที่สามารถตั้งค่าตำแหน่งลิมิตได้อย่างง่ายดายโดยไม่ต้องใช้เครื่องมือ
• โดมแสดงผลที่มองเห็นได้ชัดเจน มาพร้อมโครงสร้างซีลสองชั้น ป้องกันน้ำเข้าในกรณีที่โดมชำรุด
• มีตัวเลือกเพิ่มเติมให้เลือกหลากหลาย

คุณสมบัติหลักของ HKC APL-3

วัสดุและโครงสร้าง: ตัวเรือนทำจากอะลูมิเนียมไดคาสติ้งที่มีความแข็งแรง น้ำหนักเบา และทนทานต่อการกัดกร่อน ด้วยการเคลือบโครเมตสองชั้นและสีฝุ่นโพลีเอสเตอร์
มาตรฐานการป้องกัน: ได้รับการรับรองมาตรฐาน IP66, IP67, IP68 และ NEMA 4/4X ซึ่งสามารถป้องกันน้ำและฝุ่นได้อย่างมีประสิทธิภาพ
การตั้งค่าลิมิตสวิตช์: ใช้แคมแบบมีสปริง (spring-loaded cams) ที่สามารถตั้งค่าตำแหน่งลิมิตได้ง่ายโดยไม่ต้องใช้เครื่องมือ
ตัวแสดงสถานะ: อินดิเคเตอร์แบบโดมที่มีซีลป้องกันน้ำสองชั้น ช่วยป้องกันน้ำเข้าแม้ในกรณีที่โดมชำรุด
ประเภทสวิตช์: รองรับทั้งสวิตช์กลไก (Mechanical Switch) และสวิตช์แบบไม่สัมผัส (Proximity Sensor) เช่น PNP, NPN, Reed, NAMUR Intrinsically Safe
การติดตั้ง: สามารถติดตั้งได้ตามมาตรฐาน VDI/VDE 3845 (NAMUR)
อุณหภูมิการทำงาน: ช่วงอุณหภูมิ -25°C ถึง +80°C
ช่องทางเข้าสายเคเบิล: มีให้เลือกหลายขนาด เช่น 2 x NPT1/2″, 2 x PF1/2″, และ 2 x M20
การรับรองมาตรฐาน: ได้รับการรับรองจาก CE, cULus, SIL 3, ATEX, IECEx, EAC, ABS, RMRS และ RINA

การตรวจสอบและบำรุงรักษา (Maintenance)

ตรวจสอบซีลและส่วนประกอบต่าง ๆ เป็นระยะเพื่อป้องกันการรั่วซึมหรือความเสียหาย
ทำความสะอาดภายในกล่องและตรวจสอบการทำงานของสวิตช์อย่างสม่ำเสมอ
หากพบความเสียหายหรือการทำงานที่ผิดปกติ ควรเปลี่ยนชิ้นส่วนที่เสียหายด้วยอะไหล่แท้จากผู้ผลิต

ข้อมูลเฉพาะ

วิธีติดตั้ง (Installation)

1. การติดตั้งกับแอกชูเอเตอร์
ตรวจสอบให้แน่ใจว่าแอกชูเอเตอร์อยู่ในตำแหน่งเปิดหรือปิดสุด
ติดตั้งแอกชูเอเตอร์บนฐานยึดที่ได้มาตรฐาน NAMUR VDI/VDE 3845
ยึดกล่อง APL-3 เข้ากับแอกชูเอเตอร์โดยใช้สลักเกลียวที่เหมาะสม
2. การต่อสายไฟ
ตรวจสอบให้แน่ใจว่าไม่มีแรงดันไฟฟ้าก่อนเริ่มการต่อสาย
ต่อสายไฟเข้ากับเทอร์มินัลที่กำหนดภายในกล่อง APL-3 ตามแผนผังการเดินสายที่แนบมากับอุปกรณ์
ตรวจสอบการต่อสายดินให้เรียบร้อยเพื่อความปลอดภัย

การใช้งาน (Operation)

1. การตั้งค่าลิมิตสวิตช์ (Cam Adjustment)
เปิดฝาครอบกล่อง APL-3 โดยคลายสกรูที่ยึดฝา
หมุนแอกชูเอเตอร์ไปยังตำแหน่งเปิดสุด
ยกแคมล่างขึ้นและหมุนจนกว่าสวิตช์จะทำงาน จากนั้นปล่อยให้แคมล็อกตัวเอง
หมุนแอกชูเอเตอร์ไปยังตำแหน่งปิดสุด
กดแคมบนลงและหมุนจนกว่าสวิตช์จะทำงาน จากนั้นปล่อยให้แคมล็อกตัวเอง
2. การตรวจสอบสถานะ
ตรวจสอบสถานะเปิด/ปิดของวาล์วผ่านอินดิเคเตอร์บนฝาครอบกล่อง

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

วัสดุ	อัลลอยด์อะลูมิเนียม
โครงสร้าง	• มาตรฐาน: กันน้ำและกันฝุ่นระดับ IP67, Type 4X • แบบกันน้ำสูง: IP68 (ทนน้ำลึก 10 เมตร นาน 72 ชั่วโมง)
การรับรอง	• S mark • EAC • SIL 2 • ABS type approval • RMRS type approval • RINA type approval
มุมการทำงาน	0-90°
อุณหภูมิแวดล้อม	• มาตรฐาน: -20 ถึง +80 °C • แบบอุณหภูมิต่ำ: -40 ถึง +80 °C • แบบอุณหภูมิสูง: -20 ถึง +150 °C (APL-6)
ทางเข้าสายไฟ	• 2 x NPT1/2″ • 2 x PF1/2″ • 2 x M20
สวิตช์	2-4 x สวิตช์กลหรือเซ็นเซอร์ proximity
จุดต่อสายไฟ	• มาตรฐาน: 8 จุด • ตัวเลือก: 10, 12, 14 จุด
เพลา	• มาตรฐาน: สแตนเลส 304 • ตัวเลือก: สแตนเลส 316
ตัวเลือกควบคุม	• PIU: โพเทนชิโอมิเตอร์ (1 kΩ, 10 kΩ) • CPT: เครื่องส่งสัญญาณตำแหน่งปัจจุบัน (เอาต์พุต 4-20 mA DC)
ตัวแสดงสถานะ (Dome)	• ไม่มีตัวแสดง • 2 ทิศทาง: เหลือง (เปิด) / แดง (ปิด) • 2 ทิศทาง: เขียว (เปิด) / แดง (ปิด) • 3 ทิศทาง (T-port): เหลือง (เปิด) / แดง (ปิด) • 3 ทิศทาง (T-port): เขียว (เปิด) / แดง (ปิด) • 3 ทิศทาง (L-port): เหลือง (เปิด) / แดง (ปิด) • 3 ทิศทาง (L-port): เขียว (เปิด) / แดง (ปิด)
ขายึด (Bracket)	มาตรฐาน: สแตนเลส 304 / ตัวเลือก: สแตนเลส 316 - MBP-100 (30 x 80, H:20) - MBP-200 (30 x 80, H:30) - MBP-300 (30 x 130, H:30) - MBP-400 (30 x 130, H:50) ตัวเลือก: เหล็กคาร์บอน (C) / สแตนเลส 304 (S) - MB-P-O-1C / MB-P-O-1S (30 x 80, H:20) - MB-P-O-2C / MB-P-O-2S (30 x 80, H:30) - MB-P-O-3C / MB-P-O-3S (30 x 130, H:30) - MB-P-O-4C / MB-P-O-4S (30 x 130, H:50)
น้ำหนัก	1.0 กก. (ไม่รวมขายึด)
สี	• แดง (RAL 3001) • เหลือง (RAL 1033) • เขียว (RAL 6034) • ดำ (RAL 9005) • อื่นๆ
สารเคลือบ Nano	เพิ่มความต้านทานการกัดกร่อน
