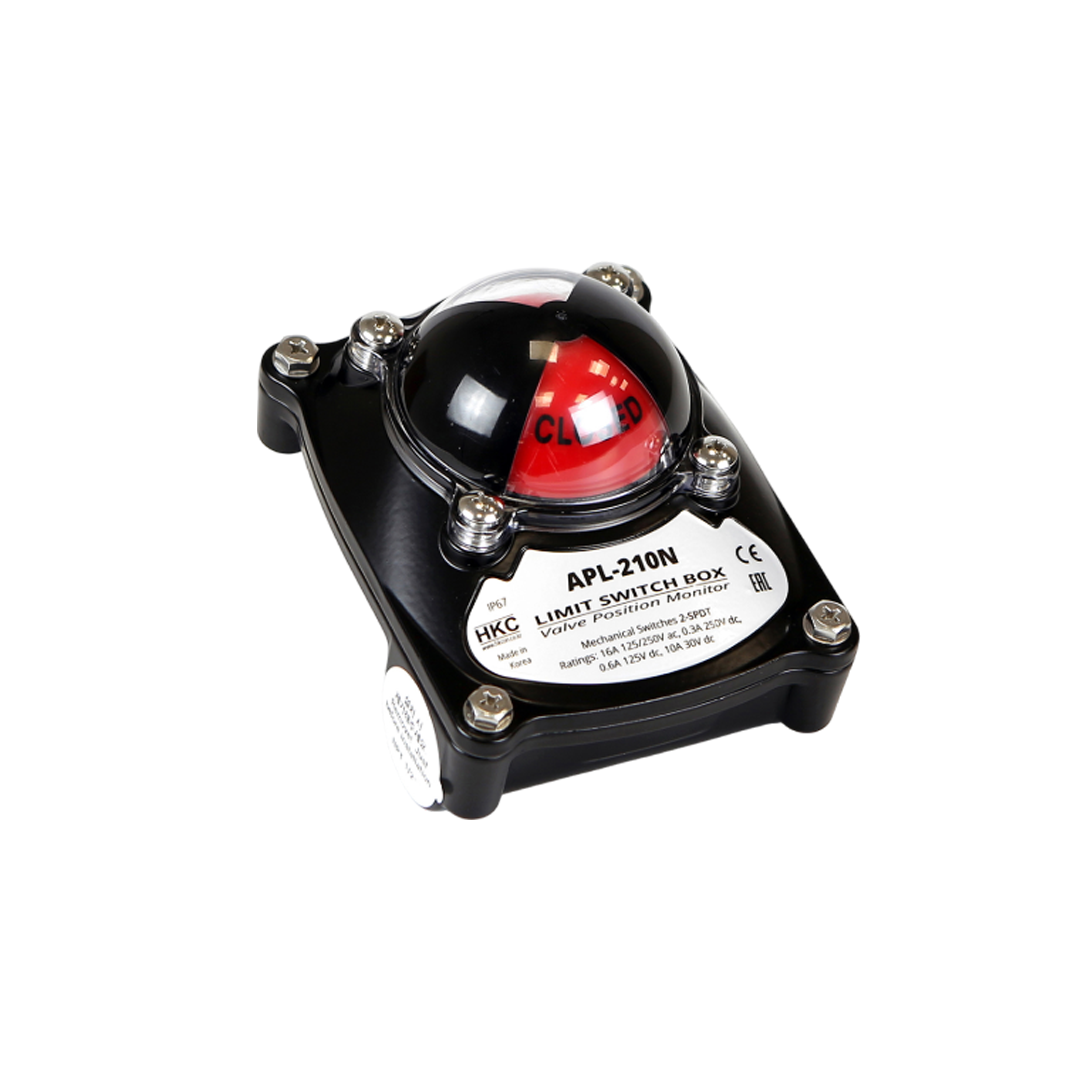

ลิมิตสวิตช์ HKC Limit Switch Box APL Series General Purpose APL-2

Name: ลิมิตสวิตช์ HKC Limit Switch Box APL Series General Purpose APL-2
Brand: HKC
Price: 4921.50 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HKC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

4,921.50 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด ลิมิตสวิตช์ HKC Limit Switch Box APL Series General Purpose APL-2

ในระบบควบคุมวาล์วอัตโนมัติของอุตสาหกรรม ไม่ว่าจะเป็นการเปิด-ปิดวาล์วลม วาล์วน้ำ หรือวาล์วในกระบวนการผลิต Limit Switch Box ถือเป็นองค์ประกอบสำคัญที่ทำหน้าที่ตรวจสอบและแสดงสถานะการทำงานของวาล์วอย่างชัดเจน หนึ่งในแบรนด์ที่ได้รับความไว้วางใจจากภาคอุตสาหกรรมอย่างต่อเนื่องคือ HKC ผู้ผลิตจากประเทศเกาหลีใต้ที่มีความเชี่ยวชาญด้านระบบควบคุมวาล์วและอุปกรณ์ประกอบ

เปรียบเทียบราคา Limit Switch Box ( HKC ) ตัวอื่นๆ

คุณสมบัติ

APL-2

• ตัวเรือนทำจากอะลูมิเนียมไดคาสติ้ง ที่มีขนาดกะทัดรัด น้ำหนักเบา และแข็งแรงทนทาน
• ทนต่อการกัดกร่อนสูง เนื่องจากผ่านกระบวนการโครเมตสองชั้น และเคลือบด้วยสีฝุ่นโพลีเอสเตอร์
• สามารถตั้งค่าตำแหน่งลิมิตได้ง่าย ด้วยแคมแบบมีสปริง โดยไม่ต้องใช้เครื่องมือ
• ตัวแสดงสถานะ (อินดิเคเตอร์) มีซีลป้องกันน้ำสองชั้น ช่วยป้องกันน้ำเข้าแม้ในกรณีที่โดมชำรุด

คุณสมบัติหลักของ HKC APL-2

วัสดุและโครงสร้าง: ตัวเรือนทำจากอะลูมิเนียมไดคาสติ้งที่มีความแข็งแรง น้ำหนักเบา และทนทานต่อการกัดกร่อน ด้วยการเคลือบโครเมตสองชั้นและสีฝุ่นโพลีเอสเตอร์
มาตรฐานการป้องกัน: มาตรฐาน IP67 และ NEMA 4X สำหรับการป้องกันน้ำและฝุ่น โดยมีตัวเลือก IP68 สำหรับการป้องกันน้ำลึกถึง 10 เมตร นาน 72 ชั่วโมง
การตั้งค่าตำแหน่งลิมิต: สามารถตั้งค่าตำแหน่งลิมิตได้ง่ายโดยไม่ต้องใช้เครื่องมือ ด้วยแคมที่มีสปริงช่วยในการปรับตำแหน่ง

การทดสอบการทำงาน

หลังการติดตั้ง:
ทดสอบการเปิด-ปิดวาล์วโดยใช้แอกชูเอเตอร์
ตรวจสอบว่าอินดิเคเตอร์แสดงสถานะถูกต้องหรือไม่
ฟังเสียงคลิกของลิมิตสวิตช์ และดูสัญญาณไฟหรือ output ถ้ามีการเชื่อมต่อกับระบบควบคุม

ข้อมูลเฉพาะ

วิธีติดตั้ง (Installation)

1. การติดตั้งกับตัวแอกชูเอเตอร์
APL-2 สามารถติดตั้งกับแอกชูเอเตอร์ที่มีมาตรฐาน NAMUR (VDI/VDE 3845)
ยึดกล่อง APL-2 เข้ากับ bracket บนแอกชูเอเตอร์ โดยใช้ mounting bracket และ shaft adapter ที่เข้ากันได้
ตรวจสอบให้แน่ใจว่า shaft ของ actuator ตรงกับ shaft ของ switch box อย่างแน่นหนา
2. การต่อสายไฟ
เลือกขนาดพอร์ตเคเบิลที่เหมาะสม (เช่น NPT1/2", M20 หรือ PF1/2")
ร้อยสายไฟผ่านทาง conduit หรือ cable gland
ต่อสายไฟเข้ากับ terminal block ภายในกล่อง APL-2 ตามแผนผังที่แนบมากับอุปกรณ์ (แยกสายสัญญาณ limit switch, grounding ฯลฯ)
ควรต่อสายดินทุกครั้งเพื่อความปลอดภัย

การใช้งาน (Operation)

1. การตั้งค่าลิมิตสวิตช์ (Cam Adjustment)
APL-2 ใช้ สปริงโหลดแคม (spring-loaded cam) ซึ่งสามารถหมุนและล็อกตำแหน่งได้ง่าย โดยไม่ต้องใช้เครื่องมือ
หมุนแคมเพื่อกำหนดจุดที่ต้องการให้ลิมิตสวิตช์ “ทำงาน” เมื่อวาล์วหมุนถึงตำแหน่งนั้น (เช่น เปิดสุดหรือปิดสุด)
2. การตรวจสอบสถานะ
ดูสถานะเปิด/ปิดของวาล์วผ่าน อินดิเคเตอร์ (dome indicator) บนฝาครอบ
ถ้าโดมเสียหาย APL-2 มีซีลกันน้ำสองชั้นที่ยังคงป้องกันน้ำเข้าได้

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

วัสดุ	อัลลอยด์อะลูมิเนียม
โครงสร้าง	• มาตรฐาน: กันน้ำระดับ IP67, Type 4X • แบบกันน้ำสูง: IP68 (ทนน้ำลึก 10 เมตร นาน 72 ชั่วโมง)
การรับรอง	• EAC • SIL 2 • ABS type approval • RMRS type approval • RINA type approval
มุมการทำงาน	• มาตรฐาน: 0-90° • ตัวเลือก: 0-120°, 0-135°
อุณหภูมิแวดล้อม	-20 ถึง +80 °C
ทางเข้าสายไฟ	• 2 x NPT1/2″ • 2 x PF1/2″ • 2 x M20
สวิตช์	• 2 x สวิตช์กล หรือเซ็นเซอร์ proximity
จุดต่อสายไฟ	8 จุด
เพลา	• มาตรฐาน: สแตนเลส 304 • ตัวเลือก: สแตนเลส 316
ตัวแสดงสถานะ (Dome)	• ไม่มีตัวแสดง • 2 ทิศทาง: เหลือง (เปิด) / แดง (ปิด) • 2 ทิศทาง: เขียว (เปิด) / แดง (ปิด) • 3 ทิศทาง (T-port): เหลือง (เปิด) / แดง (ปิด) • 3 ทิศทาง (T-port): เขียว (เปิด) / แดง (ปิด) • 3 ทิศทาง (L-port): เหลือง (เปิด) / แดง (ปิด) • 3 ทิศทาง (L-port): เขียว (เปิด) / แดง (ปิด)
ขายึด	• มาตรฐาน: สแตนเลส 304 / ตัวเลือก: สแตนเลส 316 - MBP-050 (25 x 50, H:20) - MBP-100 (30 x 80, H:20) - MBP-200 (30 x 80, H:30) - MBP-300 (30 x 130, H:30) - MBP-400 (30 x 130, H:50)
น้ำหนัก	0.5 กก. (ไม่รวมขายึด)
สี	• แดง (RAL 3001) • น้ำเงิน (RAL 5005) • เหลือง (RAL 1033) • ดำ (RAL 9005) • เงิน (RAL 9006) • อื่นๆ
สารเคลือบ Nano	เพิ่มความต้านทานการกัดกร่อน
