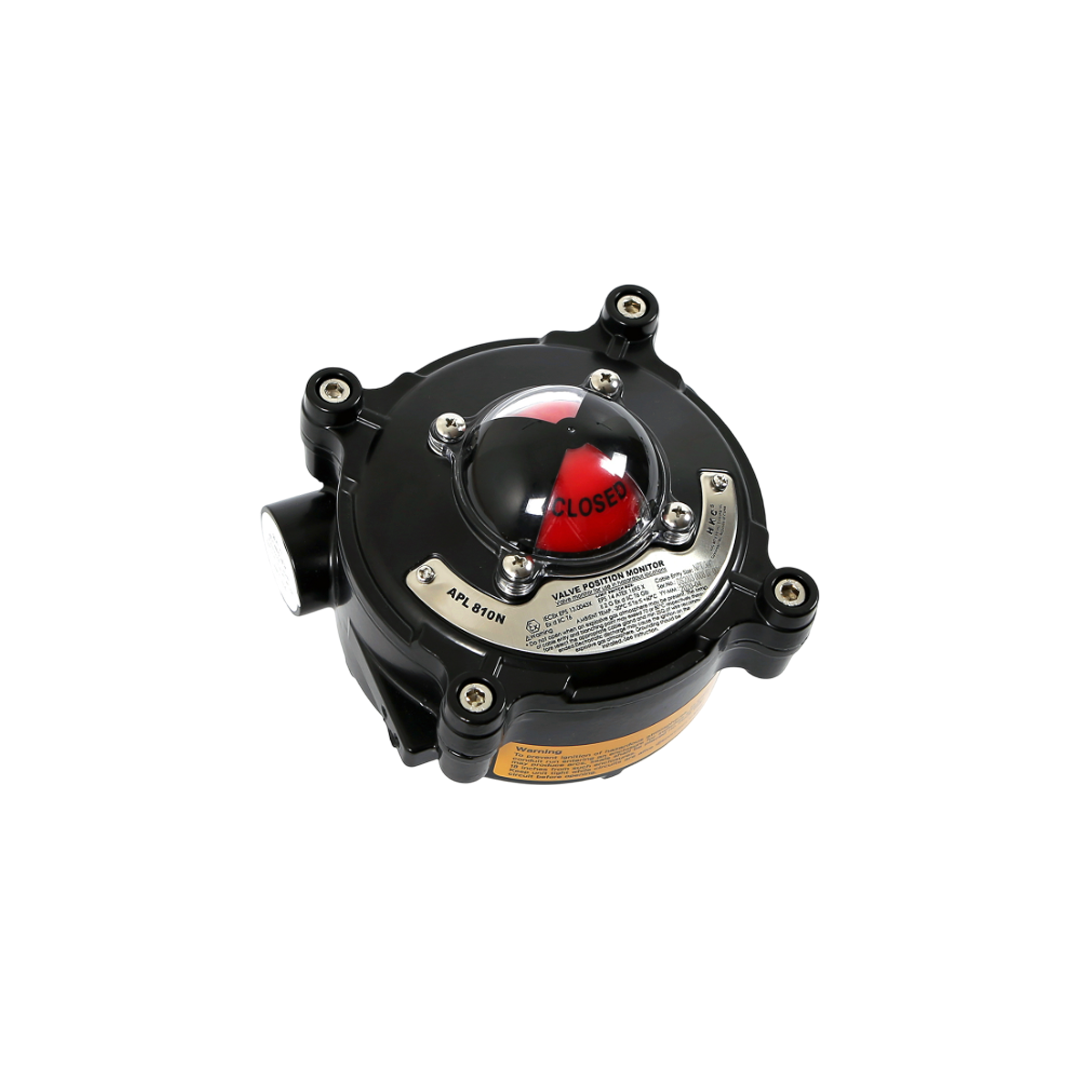

ลิมิตสวิตช์ HKC Limit Switch Box APL Series Explosion proof APL-8

Name: ลิมิตสวิตช์ HKC Limit Switch Box APL Series Explosion proof APL-8
Brand: HKC
Price: 4921.50 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HKC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

4,921.50 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด ลิมิตสวิตช์ HKC Limit Switch Box APL Series Explosion proof APL-8

ในระบบควบคุมวาล์วอัตโนมัติของอุตสาหกรรม ไม่ว่าจะเป็นการเปิด-ปิดวาล์วลม วาล์วน้ำ หรือวาล์วในกระบวนการผลิต Limit Switch Box ถือเป็นองค์ประกอบสำคัญที่ทำหน้าที่ตรวจสอบและแสดงสถานะการทำงานของวาล์วอย่างชัดเจน หนึ่งในแบรนด์ที่ได้รับความไว้วางใจจากภาคอุตสาหกรรมอย่างต่อเนื่องคือ HKC ผู้ผลิตจากประเทศเกาหลีใต้ที่มีความเชี่ยวชาญด้านระบบควบคุมวาล์วและอุปกรณ์ประกอบ

เปรียบเทียบราคา Limit Switch Box ( HKC ) ตัวอื่นๆ

คุณสมบัติ

APL-8

• ตัวถังทำจากอลูมิเนียมไดคาสต์ น้ำหนักเบาแต่แข็งแรงทนทาน
• ทนต่อการกัดกร่อนได้ดีเยี่ยม ด้วยการเคลือบโครเมตสองชั้นและพ่นสีฝุ่นโพลีเอสเตอร์
• สามารถตั้งค่าตำแหน่งจำกัด (limit positions) ได้ง่าย โดยไม่ต้องใช้เครื่องมือ ด้วยกลไกสปริงแคม
• โดมแสดงสถานะที่มองเห็นได้ชัดเจน มาพร้อมโครงสร้างซีลสองชั้น ป้องกันน้ำเข้าได้ แม้ตัวโดมเกิดความเสียหาย
• มีช่องต่อสายเคเบิล 4 ช่อง
• มีตัวเลือกวัสดุสแตนเลสเกรด 316 และอินดิเคเตอร์แบบธง (flag type indicator)

คุณสมบัติ (Features)

มาตรฐานป้องกันการระเบิด: Ex d IIB T6 Gb
เหมาะสำหรับไอระเหยไวไฟและก๊าซอันตราย
ตัวเรือนผลิตจาก อลูมิเนียมหล่อเคลือบอีพ็อกซี่
ทนต่อการกัดกร่อน สนิม และแรงกระแทก
ระดับป้องกันฝุ่นและน้ำ: IP67
อินดิเคเตอร์ (Visual Position Indicator): แบบ 3D Dome ชัดเจน มองเห็น 360°
สีมาตรฐาน: แดง/เหลือง (CLOSE/OPEN)
ไมโครสวิตช์หรือเซนเซอร์: แบบ SPDT, DPDT หรือแบบ Inductive Proximity Sensor (ตามรุ่นที่เลือก)
ไฟฟ้า: 250VAC / 5A หรือ 30VDC / 5A
ขั้วต่อสาย (Terminal Block): ต่อสายได้ 8-12 จุด ขึ้นกับรุ่น
มีช่องเกลียวสำหรับ Gland หรือ Conduit ขนาด 1/2” NPT หรือ M20x1.5

การตรวจสอบและบำรุงรักษา (Maintenance)

ตรวจสอบซีลและส่วนประกอบต่าง ๆ เป็นระยะเพื่อป้องกันการรั่วซึมหรือความเสียหาย
ทำความสะอาดภายในกล่องและตรวจสอบการทำงานของสวิตช์อย่างสม่ำเสมอ
หากพบความเสียหายหรือการทำงานที่ผิดปกติ ควรเปลี่ยนชิ้นส่วนที่เสียหายด้วยอะไหล่แท้จากผู้ผลิต

ข้อมูลเฉพาะ

วิธีติดตั้ง (Installation Instructions)

ติดตั้งฐานยึด (Mounting Bracket):
ใช้ Bracket มาตรฐาน ISO 5211 หรือรุ่นเฉพาะของวาล์ว
ตรวจสอบให้ Coupling เชื่อมต่อกับแกนวาล์วอย่างพอดี
ประกอบ APL-8 เข้ากับแอคชูเอเตอร์ (Actuator):
วางตัวกล่อง Limit Switch Box ให้ Shaft ภายในตรงกับแกนหมุนของวาล์ว
ยึดด้วยสกรูให้แน่น
เดินสายไฟฟ้า:
เปิดฝาครอบด้านบน (Explosion Proof Cover)
ต่อสายเข้ากับ Terminal Block ตามแผนผัง
ใช้ Gland หรือ Conduit ป้องกันการรั่วซึม
ตั้งตำแหน่ง CAM:
หมุน Cam ภายในให้กดไมโครสวิตช์ที่ตำแหน่งเปิด/ปิด
ล็อกให้แน่นเพื่อไม่ให้เลื่อน
ทดสอบระบบ:
ทดสอบโดยการหมุนวาล์ว เปิด/ปิด
ตรวจสอบว่า Beacon แสดงผลตรง และสัญญาณไฟฟ้าถูกต้อง

การใช้งาน (Applications)

ใช้ควบคู่กับ Pneumatic Actuator หรือ Electric Actuator
เหมาะกับระบบวาล์วในอุตสาหกรรมต่าง ๆ ที่มีความเสี่ยงการระเบิด เช่น:
โรงกลั่นน้ำมัน / โรงงานปิโตรเคมี
ระบบท่อส่งก๊าซ / LNG / LPG
พื้นที่ offshore / marine
โรงงานสี/หมึก/สารเคมีไวไฟ
พื้นที่ Zone 1 / Zone 2 ตาม ATEX หรือ IECEx

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

วัสดุ	• มาตรฐาน: อัลลอยด์อะลูมิเนียม • ตัวเลือก: สแตนเลสสตีล 316
โครงสร้าง	• มาตรฐาน: Ex db IIC T6 / IP67 (ป้องกันการระเบิดและกันน้ำ) • แบบกันน้ำสูง: IP68 (ทนน้ำลึก 10 เมตร นาน 72 ชั่วโมง)
การรับรอง	• IECEx (Ex db IIC T6 Gb) • ATEX (II 2G Ex db IIC T6 Gb) • KCs (Ex d IIC T6) • CCC (Ex d IIC T6 Gb) • SIL 2 • ABS type approval • RMRS type approval
มุมการทำงาน	• มาตรฐาน: 0-90° • ตัวเลือก: 0-120°, 135°
อุณหภูมิแวดล้อม	-20 ถึง +60 °C
ทางเข้าสายไฟ	• มาตรฐาน: 4 x NPT3/4″, 4 x M20 • สแตนเลส 316: 2 x NPT3/4″, 2 x M20
สวิตช์	2-4 x สวิตช์กลหรือเซ็นเซอร์ proximity
จุดต่อสายไฟ	• มาตรฐาน: 8 จุด • ตัวเลือก: 12 จุด
เพลา	• มาตรฐาน: สแตนเลส 304 • ตัวเลือก: สแตนเลส 316
ตัวเลือกควบคุม	• PIU: โพเทนชิโอมิเตอร์ (1 kΩ, 10 kΩ) • CPT: เครื่องส่งสัญญาณตำแหน่งปัจจุบัน (เอาต์พุต 4-20 mA DC)
ตัวแสดงสถานะ	• ไม่มีตัวแสดง • 2 ทิศทาง: เหลือง(เปิด)/แดง(ปิด) • 2 ทิศทาง: เขียว(เปิด)/แดง(ปิด) • 3 ทิศทาง T-port: เหลือง(เปิด)/แดง(ปิด) • 3 ทิศทาง T-port: เขียว(เปิด)/แดง(ปิด) • 3 ทิศทาง L-port: เหลือง(เปิด)/แดง(ปิด) • 3 ทิศทาง L-port: เขียว(เปิด)/แดง(ปิด) • ตัวเลือกสแตนเลส 316: แบบธง
ขายึด	• มาตรฐาน: สแตนเลส 304 / ตัวเลือก: สแตนเลส 316: - MBP-050 (25x50, H:20) - MBP-100 (30x80, H:20) - MBP-200 (30x80, H:30) - MBP-300 (30x130, H:30) - MBP-400 (30x130, H:50)
น้ำหนัก	• มาตรฐาน: 1.3 กก. (ไม่รวมขายึด) • สแตนเลส 316: 4.2 กก. • สแตนเลส 316 + ตัวแสดงแบบธง: 4.5 กก.
สี	• ดำ (RAL 9005) • อื่นๆ
สารเคลือบพิเศษ	สารเคลือบนาโน เพิ่มความต้านทานการกัดกร่อน
