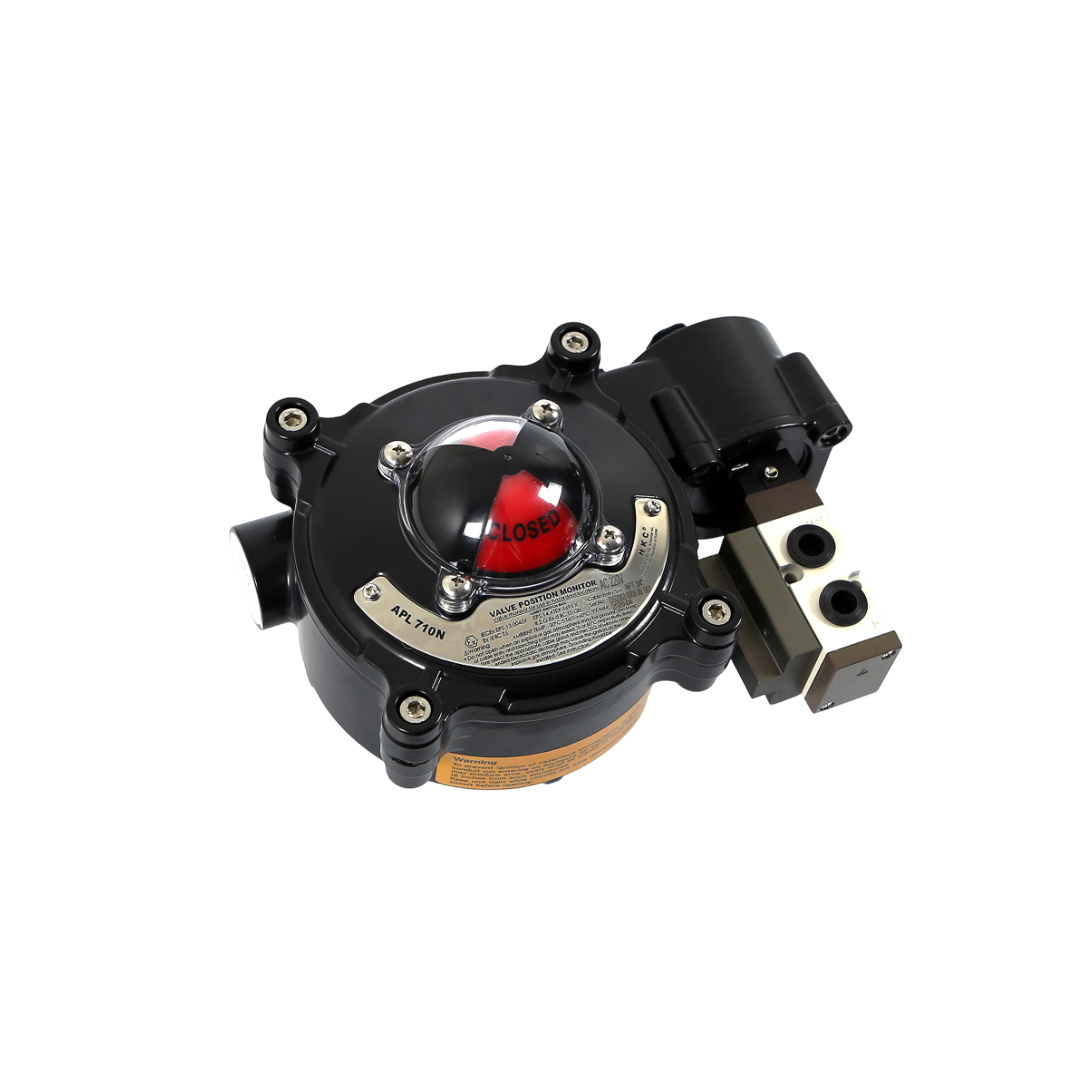

ลิมิตสวิตช์ HKC Limit Switch Box APL Series Explosion proof APL-7

Name: ลิมิตสวิตช์ HKC Limit Switch Box APL Series Explosion proof APL-7
Brand: HKC
Price: 4921.50 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HKC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

4,921.50 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด ลิมิตสวิตช์ HKC Limit Switch Box APL Series Explosion proof APL-7

ในระบบควบคุมวาล์วอัตโนมัติของอุตสาหกรรม ไม่ว่าจะเป็นการเปิด-ปิดวาล์วลม วาล์วน้ำ หรือวาล์วในกระบวนการผลิต Limit Switch Box ถือเป็นองค์ประกอบสำคัญที่ทำหน้าที่ตรวจสอบและแสดงสถานะการทำงานของวาล์วอย่างชัดเจน หนึ่งในแบรนด์ที่ได้รับความไว้วางใจจากภาคอุตสาหกรรมอย่างต่อเนื่องคือ HKC ผู้ผลิตจากประเทศเกาหลีใต้ที่มีความเชี่ยวชาญด้านระบบควบคุมวาล์วและอุปกรณ์ประกอบ

เปรียบเทียบราคา Limit Switch Box ( HKC ) ตัวอื่นๆ

คุณสมบัติ

APL-7

• ตัวถังทำจากอลูมิเนียมไดคาสต์ น้ำหนักเบาแต่แข็งแรงทนทาน
• ทนต่อการกัดกร่อนได้ดีเยี่ยม ด้วยการเคลือบโครเมตสองชั้นและพ่นสีฝุ่นโพลีเอสเตอร์
• สามารถตั้งค่าตำแหน่งจำกัด (limit positions) ได้ง่าย โดยไม่ต้องใช้เครื่องมือ ด้วยกลไกสปริงแคม
• โดมแสดงสถานะที่มองเห็นได้ชัดเจน มาพร้อมโครงสร้างซีลสองชั้น ป้องกันน้ำเข้าได้ แม้ตัวโดมเกิดความเสียหาย
• มีการติดตั้งโซลินอยด์วาล์วในตัว
• มีช่องต่อสายเคเบิลให้เลือกใช้งานได้ 3 ช่อง

คุณสมบัติ (Features)

ใช้งานได้ในพื้นที่เสี่ยงต่อการเกิดประกายไฟ เช่น Zone 1 และ Zone 2
มาตรฐานป้องกันการระเบิด: Ex d IIB T6 Gb
ป้องกันอุณหภูมิสูงและไอระเหยไวไฟ
ตัวเรือนทำจาก อลูมิเนียมหล่อ (Die-cast Aluminum) เคลือบด้วย Epoxy Powder Coating
ทนต่อแรงกระแทก ความชื้น ความร้อน และสารเคมี
ระดับป้องกัน IP67 ป้องกันน้ำและฝุ่นอย่างสมบูรณ์
ระบบแสดงผลสถานะ (Visual Indicator): ติดตั้ง Beacon แบบ 3D Dome สำหรับแสดงสถานะวาล์ว OPEN / CLOSE
มองเห็นได้ 360 องศา
ไมโครสวิตช์ (Micro Switch): แบบ SPDT หรือ DPDT
รองรับแรงดันไฟฟ้าสูงสุด 250VAC / 5A
รุ่นพิเศษสามารถติดตั้ง Proximity Sensor (NPN/PNP) ได้
ช่องต่อสาย: มาพร้อมพอร์ต 1/2” NPT หรือ M20x1.5 สำหรับ Gland หรือ Conduit
ภายในมี Terminal Block ชัดเจน เดินสายง่าย

การตรวจสอบและบำรุงรักษา (Maintenance)

ตรวจสอบซีลและส่วนประกอบต่าง ๆ เป็นระยะเพื่อป้องกันการรั่วซึมหรือความเสียหาย
ทำความสะอาดภายในกล่องและตรวจสอบการทำงานของสวิตช์อย่างสม่ำเสมอ
หากพบความเสียหายหรือการทำงานที่ผิดปกติ ควรเปลี่ยนชิ้นส่วนที่เสียหายด้วยอะไหล่แท้จากผู้ผลิต

ข้อมูลเฉพาะ

วิธีติดตั้ง (Installation Instructions)

เตรียมฐานยึด (Bracket Mounting):
เลือกใช้ Bracket ที่รองรับมาตรฐาน ISO 5211
จัดวาง Coupling ให้เข้ากับแกนหมุนของวาล์ว (Actuator)
ติดตั้งตัวกล่อง:
ยึดตัว Limit Switch Box เข้ากับแอคชูเอเตอร์
ให้แกน Shaft หมุนสัมพันธ์กับวาล์ว
ต่อสายไฟภายในกล่อง:
เปิดฝาครอบ Explosion Proof (ใช้ประแจพิเศษ)
เดินสายไฟเข้าทาง Gland หรือ Conduit
ต่อสายเข้ากับ Terminal ตามแผนผังวงจรที่แถมมาด้วย
ตั้งตำแหน่ง CAM:
ปรับแคมภายในให้กดไมโครสวิตช์ตามตำแหน่ง เปิด/ปิด
ล็อกแคมให้แน่น ไม่ให้เลื่อนได้ง่าย
ทดสอบระบบ:
ทดสอบโดยการเปิด-ปิดวาล์ว
เช็กว่าไฟสถานะและสัญญาณจาก Switch เปลี่ยนตำแหน่งถูกต้อง

การใช้งาน (Applications)

ใช้ควบคู่กับวาล์วแบบ Rotary Actuator ทั้งแบบ Pneumatic และ Electric
เหมาะสำหรับระบบที่ต้องการความปลอดภัยสูง เช่น:
โรงกลั่นน้ำมัน / โรงงานเคมี
ระบบก๊าซธรรมชาติ (NGV, LPG)
อุตสาหกรรมปิโตรเคมี
พื้นที่ Offshore / Marine
ใช้งานในโซนอันตราย Zone 1 & 2

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

วัสดุ	อัลลอยด์อะลูมิเนียม
โครงสร้าง	• มาตรฐาน: Ex db IIC T5 / IP67 (ป้องกันการระเบิดและกันน้ำ) • แบบกันน้ำสูง: IP68 (ทนน้ำลึก 10 เมตร นาน 72 ชั่วโมง)
การรับรอง	• IECEx (Ex db IIC T5 Gb) • ATEX (II 2G Ex db IIC T5 Gb) • KCs (Ex d IIC T6 IP68) • CCC (Ex d IIC T5 Gb) • SIL 2 • ABS type approval • RMRS type approval
มุมการทำงาน	• มาตรฐาน: 0-90° • ตัวเลือก: 0-120°, 135°
แรงดันโซลินอยด์วาล์ว	• 110/220 V AC 1เฟส, 50/60 Hz, ±10% • 24 V DC
พอร์ตโซลินอยด์วาล์ว	• 3-way: NPT1/8, NPT1/4, G1/4 • 5-way: NPT1/4, NPT3/8, G1/8, G1/4
อุณหภูมิแวดล้อม	-20 ถึง +60 °C
ทางเข้าสายไฟ	3 x NPT3/4″, 3 x M20
สวิตช์	2 x สวิตช์กลหรือเซ็นเซอร์ proximity
จุดต่อสายไฟ	• มาตรฐาน: 8 จุด • ตัวเลือก: 10 จุด
เพลา	• มาตรฐาน: สแตนเลส 304 • ตัวเลือก: สแตนเลส 316
ตัวเลือกควบคุม	• PIU: โพเทนชิโอมิเตอร์ (1 kΩ, 10 kΩ) • CPT: เครื่องส่งสัญญาณตำแหน่งปัจจุบัน (เอาต์พุต 4-20 mA DC)
ตัวแสดงสถานะ	• ไม่มีตัวแสดง • 2 ทิศทาง: เหลือง(เปิด)/แดง(ปิด) • 2 ทิศทาง: เขียว(เปิด)/แดง(ปิด) • 3 ทิศทาง T-port: เหลือง(เปิด)/แดง(ปิด) • 3 ทิศทาง T-port: เขียว(เปิด)/แดง(ปิด) • 3 ทิศทาง L-port: เหลือง(เปิด)/แดง(ปิด) • 3 ทิศทาง L-port: เขียว(เปิด)/แดง(ปิด)
ขายึด	• มาตรฐาน: สแตนเลส 304 / ตัวเลือก: สแตนเลส 316: - MBP-050 (25x50, H:20) - MBP-100 (30x80, H:20) - MBP-200 (30x80, H:30) - MBP-300 (30x130, H:30) - MBP-400 (30x130, H:50)
น้ำหนัก	2.1 กก. (ไม่รวมขายึด)
สี	• ดำ (RAL 9005) • อื่นๆ
สารเคลือบพิเศษ	สารเคลือบนาโน เพิ่มความต้านทานการกัดกร่อน
