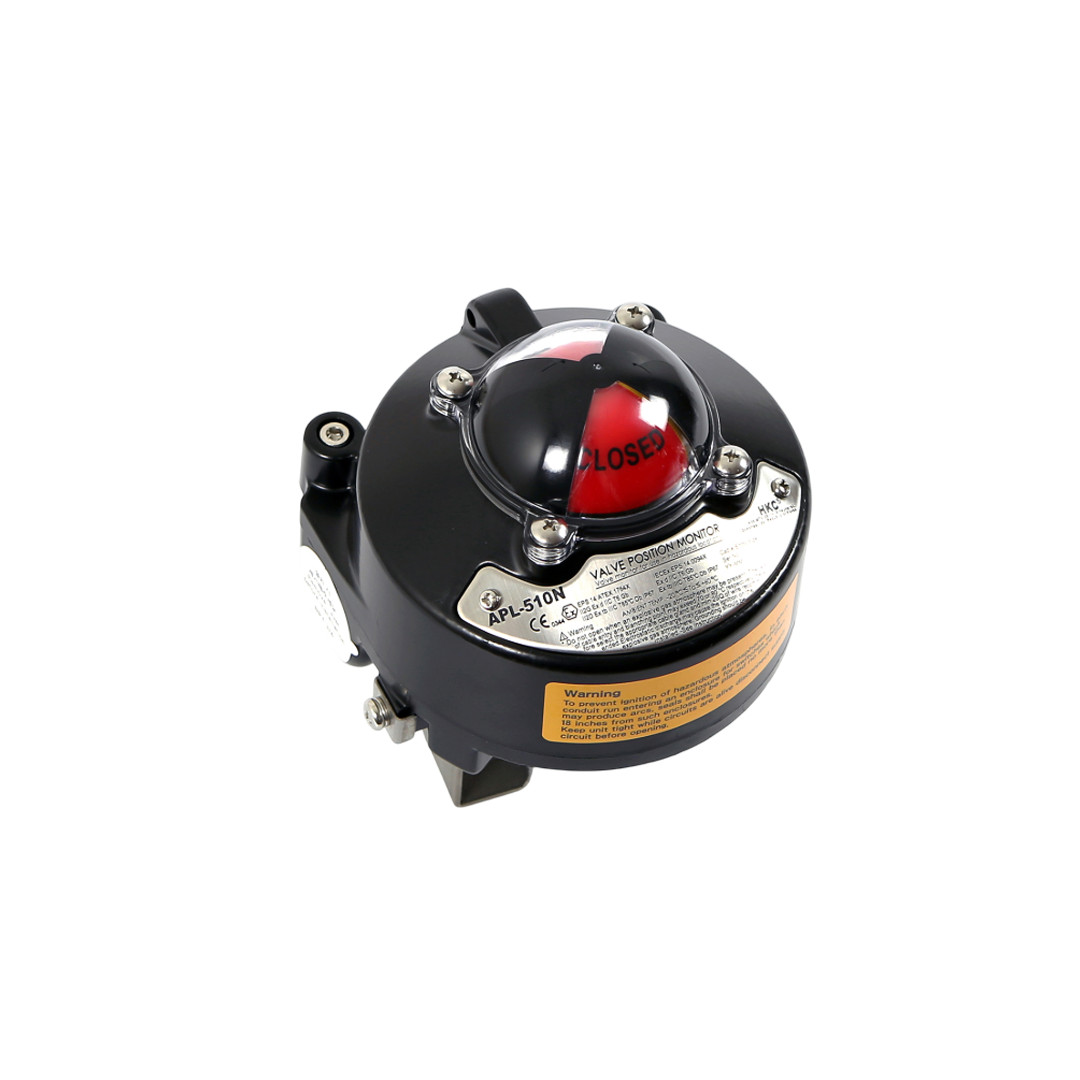

ลิมิตสวิตช์ HKC Limit Switch Box APL Series Explosion proof APL-5

Name: ลิมิตสวิตช์ HKC Limit Switch Box APL Series Explosion proof APL-5
Brand: HKC
Price: 4921.50 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HKC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

4,921.50 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด ลิมิตสวิตช์ HKC Limit Switch Box APL Series Explosion proof APL-5

ในระบบควบคุมวาล์วอัตโนมัติของอุตสาหกรรม ไม่ว่าจะเป็นการเปิด-ปิดวาล์วลม วาล์วน้ำ หรือวาล์วในกระบวนการผลิต Limit Switch Box ถือเป็นองค์ประกอบสำคัญที่ทำหน้าที่ตรวจสอบและแสดงสถานะการทำงานของวาล์วอย่างชัดเจน หนึ่งในแบรนด์ที่ได้รับความไว้วางใจจากภาคอุตสาหกรรมอย่างต่อเนื่องคือ HKC ผู้ผลิตจากประเทศเกาหลีใต้ที่มีความเชี่ยวชาญด้านระบบควบคุมวาล์วและอุปกรณ์ประกอบ

เปรียบเทียบราคา Limit Switch Box ( HKC ) ตัวอื่นๆ

คุณสมบัติ

APL-5

• ตัวถังทำจากอลูมิเนียมไดคาสต์ น้ำหนักเบาแต่แข็งแรงทนทาน
• ทนต่อการกัดกร่อนได้ดีเยี่ยม ด้วยการเคลือบโครเมตสองชั้นและพ่นสีฝุ่นโพลีเอสเตอร์
• สามารถตั้งค่าตำแหน่งจำกัด (limit positions) ได้ง่าย โดยไม่ต้องใช้เครื่องมือ ด้วยกลไกสปริงแคม
• โดมแสดงสถานะที่มองเห็นได้ชัดเจน มาพร้อมโครงสร้างซีลสองชั้น ป้องกันน้ำเข้าได้ แม้ตัวโดมเกิดความเสียหาย
• มีตัวเลือกวัสดุสแตนเลสเกรด 316
• มีตัวเลือกอินดิเคเตอร์แบบธง (flag type indicator)

คุณสมบัติ (Features)

มาตรฐานกันระเบิด (Explosion Proof):
ออกแบบให้ใช้งานในพื้นที่อันตราย เช่น Zone 1 และ Zone 2
รองรับมาตรฐานกันระเบิด: Ex d IIB T6 Gb
ใช้งานได้ในบรรยากาศที่มีไอระเหยไวไฟ
ตัวเรือนผลิตจาก อลูมิเนียมหล่อ (Die-cast Aluminum) เคลือบ Epoxy กันสนิม
ระดับป้องกันน้ำและฝุ่น: IP67
ทนต่อการกัดกร่อน เหมาะสำหรับงานกลางแจ้งหรือพื้นที่รุนแรง
แบบ 3D Beacon แสดงสถานะ OPEN/CLOSE หรือ ON/OFF
มองเห็นชัดเจนรอบทิศทาง
ไมโครสวิตช์ (Micro Switch): แบบ SPDT หรือ DPDT (แล้วแต่รุ่นย่อย)
ความทนทานสูง รับโหลดไฟฟ้าได้สูงสุด 250VAC/5A
รองรับการเปลี่ยนเป็นแบบ Proximity Sensor ได้ (รุ่น Option)
ช่องต่อสาย: เกลียวสำหรับ Gland หรือ Conduit ขนาด 1/2" NPT หรือ M20
ภายในมี Terminal Block ต่อสายไฟง่าย

การตรวจสอบและบำรุงรักษา (Maintenance)

ตรวจสอบซีลและส่วนประกอบต่าง ๆ เป็นระยะเพื่อป้องกันการรั่วซึมหรือความเสียหาย
ทำความสะอาดภายในกล่องและตรวจสอบการทำงานของสวิตช์อย่างสม่ำเสมอ
หากพบความเสียหายหรือการทำงานที่ผิดปกติ ควรเปลี่ยนชิ้นส่วนที่เสียหายด้วยอะไหล่แท้จากผู้ผลิต

ข้อมูลเฉพาะ

วิธีติดตั้ง (Installation Guide)

ติดตั้ง Bracket และ Coupling:
ใช้ Bracket มาตรฐาน ISO 5211 หรือแบบเฉพาะรุ่น
เชื่อม Coupling ให้ตรงกับแกนหมุนของวาล์ว
ต่อสายไฟฟ้า:
เปิดฝาครอบ Explosion Proof
เดินสายเข้า Gland/Conduit ให้แน่น
ต่อเข้ากับ Terminal ตามผังการต่อ (มักแนบมากับกล่อง)
ตั้งค่า Cam ภายใน:
ปรับตำแหน่ง Cam ให้กดสวิตช์ตามจุดเปิด/ปิดของวาล์ว
ใช้ประแจหกเหลี่ยมปรับละเอียดได้
ทดสอบระบบ:
หมุนวาล์ว หรือเปิดใช้งาน Actuator
ตรวจสอบ Beacon แสดงผล และสัญญาณ Switch เปลี่ยนตาม

การใช้งาน (Applications)

ใช้งานร่วมกับ Pneumatic หรือ Electric Actuator
เหมาะกับอุตสาหกรรมที่มีความเสี่ยงการระเบิด เช่น:
โรงกลั่นน้ำมัน
โรงงานเคมี / ปิโตรเคมี
ระบบก๊าซ (LNG, LPG)
Offshore platform
พื้นที่ Zone 1 / Zone 2

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

วัสดุ	• มาตรฐาน: อัลลอยด์อะลูมิเนียม • ตัวเลือก: สแตนเลสสตีล 316
โครงสร้าง	• มาตรฐาน: Ex db IIC T6, Ex ia IIC T6, Ex tb IIIC T85° / IP66, 67, Type 4X, 6 • แบบกันน้ำสูง: IP68 (ทนน้ำลึก 10 เมตร นาน 72 ชั่วโมง)
การรับรอง	• IECEx (Ex db IIC T6 Gb, Ex ia IIC T6 Gb, Ex tb IIIC T85°C Gb) • ATEX (II 2G Ex db IIC T6 Gb, II 2G Ex ia IIC T6 Gb, II 2G Ex tb IIIC T85°C Gb) • CSA (Class I, Div 1, Groups B,C,D T6; Class II, Div 1, Groups E,F,G; Class III) • EAC (1 Ex d IIC T6 Gb) • NEPSI (Ex d IIC T6 Gb, Ex tD A21 IP66/67) • KCs (Ex d IIC T6 IP67, Ex tD A21 IP67 T85°C) • CCC (Ex d IIC T6 Gb, Ex ia IIC T6 Gb, Ex tD A21 IP67 T85°C) • INMETRO (Ex db IIC T6 Gb, Ex ia IIC T6 Gb, Ex tb IIIC T85°C Db) • SIL 2 • ABS type approval • RMRS type approval • RINA type approval
มุมการทำงาน	• มาตรฐาน: 0-90° • ตัวเลือก: 0-120°, 135°
อุณหภูมิแวดล้อม	• มาตรฐาน: -20 ถึง +60 °C • แบบอุณหภูมิต่ำ: - -40 ถึง +60 °C (APL-51X) - -25 ถึง +60 °C (APL-52X) - -40 ถึง +60 °C (APL-53X) - -50 ถึง +60 °C (APL-5HX)
ทางเข้าสายไฟ	• มาตรฐาน: 2 x NPT3/4″, 2 x NPT1/2″, 2 x M20 • สแตนเลส 316: 2 x NPT3/4″, 2 x NPT1/2″, 2 x M20
สวิตช์	2-4 x สวิตช์กลหรือเซ็นเซอร์ proximity
จุดต่อสายไฟ	• มาตรฐาน: 8 จุด • ตัวเลือก: 10, 12 จุด
เพลา	• มาตรฐาน: สแตนเลส 304 • ตัวเลือก: สแตนเลส 316
ตัวเลือกควบคุม	• PIU: โพเทนชิโอมิเตอร์ (1 kΩ, 10 kΩ) • CPT: เครื่องส่งสัญญาณตำแหน่งปัจจุบัน (เอาต์พุต 4-20 mA DC)
ตัวแสดงสถานะ	• ไม่มีตัวแสดง • 2 ทิศทาง: เหลือง(เปิด)/แดง(ปิด) • 2 ทิศทาง: เขียว(เปิด)/แดง(ปิด) • 3 ทิศทาง T-port: เหลือง(เปิด)/แดง(ปิด) • 3 ทิศทาง T-port: เขียว(เปิด)/แดง(ปิด) • 3 ทิศทาง L-port: เหลือง(เปิด)/แดง(ปิด) • 3 ทิศทาง L-port: เขียว(เปิด)/แดง(ปิด) • ตัวเลือกสแตนเลส 316: แบบธง
ขายึด	• มาตรฐาน: สแตนเลส 304 / ตัวเลือก: สแตนเลส 316: - MBP-050 (25x50, H:20) - MBP-100 (30x80, H:20) - MBP-200 (30x80, H:30) - MBP-300 (30x130, H:30) - MBP-400 (30x130, H:50)
น้ำหนัก	• มาตรฐาน: 1.2 กก. (ไม่รวมขายึด) • สแตนเลส 316: 3.1 กก. • สแตนเลส 316 + ตัวแสดงแบบธง: 3.4 กก.
สี	• ดำ (RAL 9005) • อื่นๆ
สารเคลือบพิเศษ	สารเคลือบนาโน เพิ่มความต้านทานการกัดกร่อน
