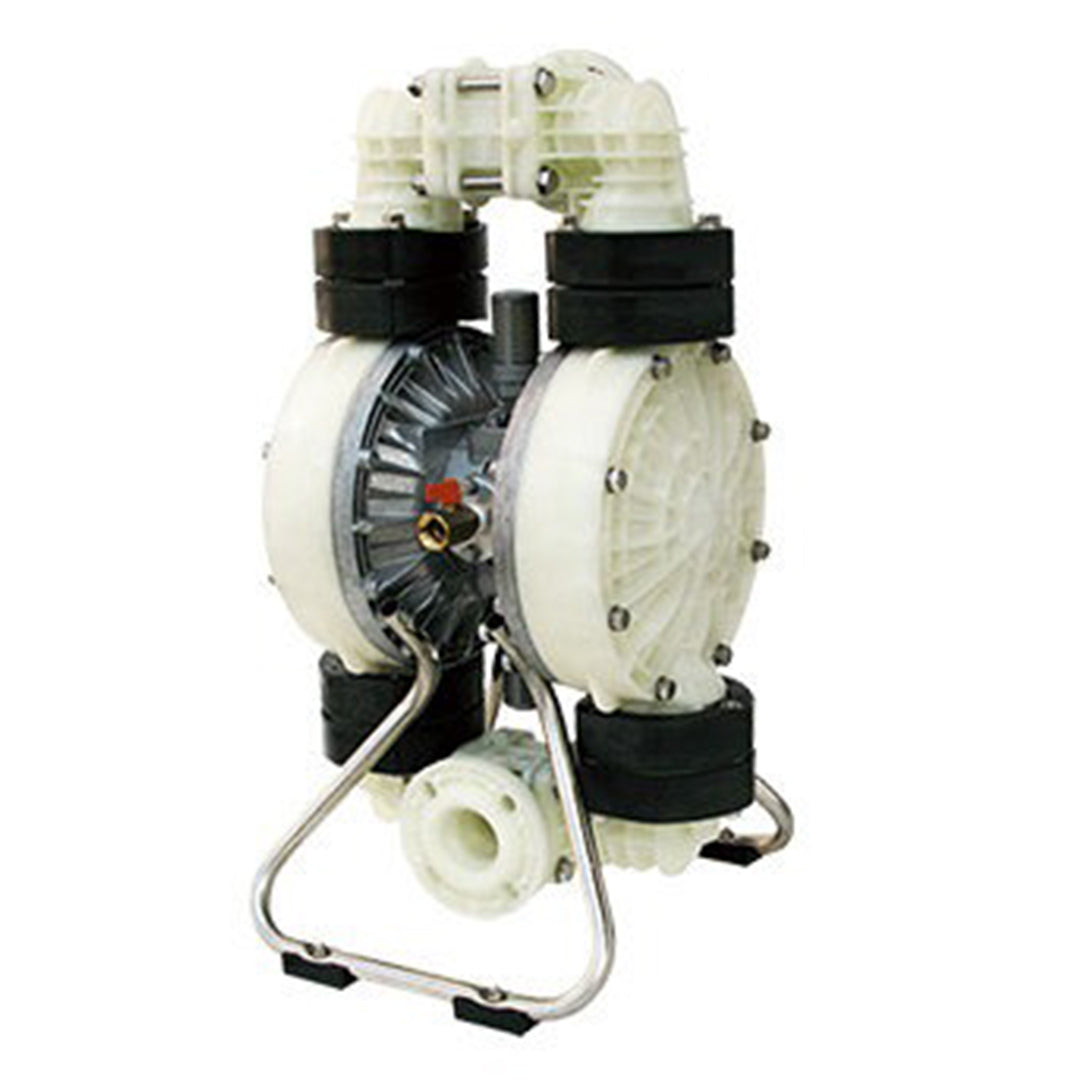

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H40BPH/T

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H40BPH/T

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

YAMADA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
225,369.00 ฿
225,369.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H40BPH/T

แรงดันจ่ายสูงสุดในอุตสาหกรรม ดีไซน์ปลอดภัยด้วยโครงสร้างป้องกันการระเบิดในตัว มาพร้อมวาล์วสวิตช์ลมแบบแมคคานิคอลที่สามารถทำงานในความเร็วต่ำและส่งแรงดันสูงได้ เหมาะสำหรับการใช้งานกับเครื่องอัดกรอง (Filter Press), งานหมุนเวียนของเหลว และปั๊มจ่ายสำหรับงานพ่นเคลือบต่างๆ เป็นปั๊มไดอะแฟรมชนิดดูดของเหลวด้วยตัวเองโดยสมบูรณ์ ไม่ต้องเติมน้ำล่วงหน้า (priming) โครงสร้างด้านความปลอดภัยไม่จำเป็นต้องใช้มาตรการกันระเบิดเพิ่มเติม จึงสามารถใช้งานได้ในทุกพื้นที่

คุณสมบัติ

  • เหมาะสำหรับการใช้งานที่ต้องการแรงดันปล่อยสูงและการทำงานที่ความเร็วต่ำ สามารถสร้างแรงดันปล่อยได้สูงสุดถึง 0.85 MPa ซึ่งถือว่าสูงที่สุดในอุตสาหกรรม และยังคงให้จังหวะการทำงานที่เสถียรแม้ในสภาวะการทำงานที่ความเร็วต่ำ
  • ช่วงแรงดันการทำงานที่กว้างขึ้น สามารถทำงานที่แรงดันต่ำ ช่วยลดภาระต่อวัสดุที่ลำเลียงได้อย่างมีประสิทธิภาพ
  • สเปคที่ช่วยลดการสูญเสียลมขับ ออกแบบมาเพื่อลดการสูญเสียของลมขับในระหว่างการทำงาน ช่วยประหยัดพลังงาน และเพิ่มแรงดันในการผลักของวัสดุให้มีประสิทธิภาพยิ่งขึ้น

ขนาด

belt

ข้อมูลจำเพาะ

Body Material A: Aluminum
(ADC12/AC4C-T6)		 S: Stainless Steel
(SCS14)		 F: Cast Iron
(FC250)		 P: GF Polypropylene
(PP-GF)
Diaphragm Material
C: Neoprene
(CR)		 NDP-H40BAC
(854331)		 NDP-H40BSC
(854347)		 NDP-H40BFC
(854370)		 NDP-H40BPC
(854386)
N: Buna N
(NBR)		 NDP-H40BAN
(854332)		 NDP-H40BSN
(854348)		 NDP-H40BFN
(854371)		 NDP-H40BPN
(854387)
E: EPDM NDP-H40BAE
(854333)		 NDP-H40BSE
(854349)		 NDP-H40BFE
(854372)		 NDP-H40BPE
(854388)
V: Viton(R)
(FKM)		 NDP-H40BAV
(854334)		 NDP-H40BSV
(854350)		 NDP-H40BFV
(854373)		 NDP-H40BPV
(854389)
T: PTFE NDP-H40BAT
(854335)		 NDP-H40BST
(854351)		 NDP-H40BFT
(854374)		 NDP-H40BPT
(854390)
H: Hytrel(R)
(TPEE)		 NDP-H40BAH
(854336)		 NDP-H40BSH
(854352)		 NDP-H40BFH
(854375)		 NDP-H40BPH
(854391)
S: Santoprene(R)
(TPO)		 NDP-H40BAS
(854337)		 NDP-H40BSS
(854353)		 NDP-H40BFS
(854376)		 NDP-H40BPS
(854392)
H/T: Hytrel(R)
(TPEE)		 NDP-H40BAH/T
(854338)		 NDP-H40BSH/T
(854354)		 NDP-H40BFH/T
(854377)		 NDP-H40BPH/T
(854393)
Wetted Parts Material
Ball Valve NDP-H40B□H/T: PTFE  Others: Same as the diaphragm material
Valve Seat NDP-H40BAT: A5056
Others: Same as the
diaphragm material		 NDP-H40BST:
SUS316
Others: Same as the
diaphragm material		 NDP-H40BFT:
SUS316
Others: Same as the
diaphragm material		 PP
Valve Stopper Same as the body material (integrated type)
Center Disk A5056 SUS316 SS400 PPG
SCS13(Insert
material)

ข้อมูลทางเทคนิค

Specifications
Nominal Diameter 2" (50 mm)
Material Connection Suction Port JIS flange 10K 50A equivalent Rc 2 JIS flange 10K 50A equivalent
Discharge Port
Air Connection Supply Port Rc 3/4 (W/air valve)
Exhaust Port
Air Supply Pressure NDP-H50B=T: 0.15-0.7 MPa *1
Others: 0.1-0.85 MPa *1		 NDP-H50BPT:
0.15-0.7 MPa *1
Others: 0.1-0.7 MPa *1
Maximum Discharge Pressure NDP-H50B=T: 0.7 MPa
Others: 0.85 MPa		 0.7 MPa NDP-H500BST: 0.7 MPa
Others: 0.85 MPa
Water Discharge/Cycle Fluorine resin diaphragm: 1.3 L *2 Other diaphragm: 3.5 L *2 Fluorine resin diaphragm: 2.0 L *2
Other diaphragm: 3.7 L *2
Maximum Flow Rate Fluorine resin diaphragm: 340 L/min *3
Other diaphragm: 460 L/min *3		 Fluorine resin diaphragm: 320 L/min *3
Other diaphragm: 460 L/min *3		 Fluorine resin diaphragm: 470 L/min *3
Other diaphragm: 620 L/min *3
Maximum Air Consumption Fluorine resin diaphragm: 4000 L/min (ANR)
Other diaphragm: 4500 L/min (ANR)		 Fluorine resin diaphragm: 4500 L/min (ANR)
Other diaphragm: 4000 L/min (ANR)		 Fluorine resin diaphragm: 4400 L/min (ANR)
Other diaphragm: 4200 L/min (ANR)
Maximum Size Solid Maximum 8 mm
Suction Head Lift NDP-H50B=T: 3 m Others: 5 m NDP-H500BST:
2.2 m
Others: 4.3 m
Net Weight NDP-H50BAT:
33.5 kg
Others: 35.2 kg		 NDP-H50BST:
54.0 kg
Others: 57.5 kg		 NDP-H50BPT:
58.5 kg
Others: 62.0 kg		 NDP-H50BST:
32.5 kg
Others: 34.0 kg		 NDP-H500BST:
55.4 kg
Others: 57.6 kg

การใช้งานหลัก

  • การจ่ายของเหลวเข้าสู่เครื่องกรองแบบใช้แรงดัน (Filter Press)
  • การหมุนเวียนและพ่นสารช่วยถอดชิ้นงานออกจากแม่พิมพ์ (Mold Release Agent)
  • การดูดน้ำเสียและน้ำมันเสียจากกระบวนการในโรงงานอุตสาหกรรม
  • การจ่ายน้ำมัน ของเหลวหล่อเย็น สี และของเหลวประเภทอื่นๆ ในกระบวนการผลิตหรือบำรุงรักษา
