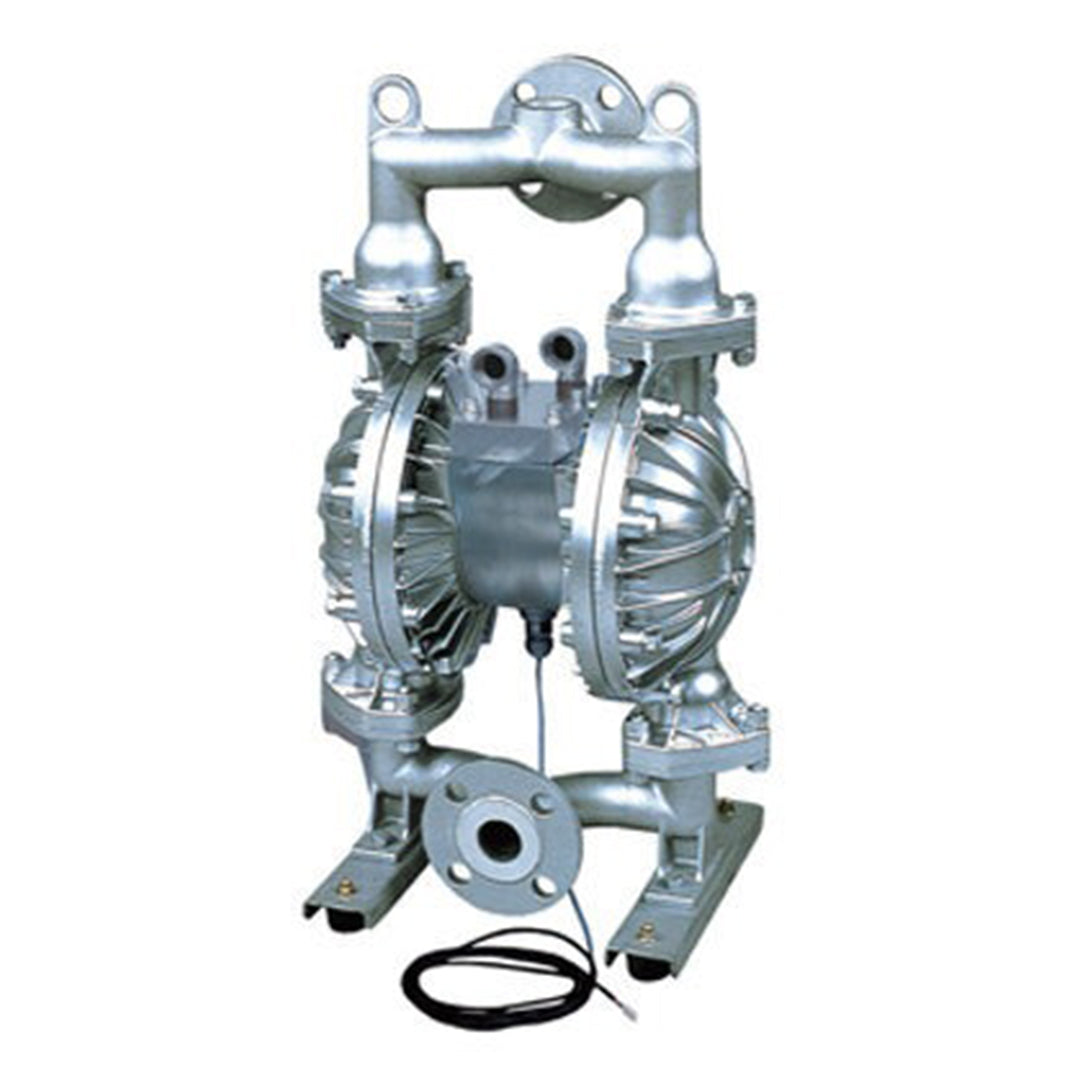

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-80BPS-E

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-80BPS-E

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

YAMADA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
243,000.00 ฿
243,000.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-80BPS-E

โครงสร้างเรียบง่าย ดูแลรักษาง่าย! รุ่นนี้มาพร้อมเซนเซอร์ตรวจจับความใกล้แบบส่งความถี่สูงในตัว ปั๊มไดอะแฟรมจะทำงานโดยการตรวจจับสัญญาณจากเซนเซอร์และควบคุมการสลับของโซลินอยด์วาล์ว เป็นระบบดูดของเหลวด้วยตัวเองอย่างสมบูรณ์ (Fully self-suction) จึงไม่จำเป็นต้องเติมน้ำ priming ก่อนการใช้งาน รุ่น NDP-80-E มีขนาดเส้นผ่านศูนย์กลางท่อ 3 นิ้ว (80 มม.) และให้อัตราการไหลสูงสุดประมาณ 650 ลิตร/นาที สามารถลำเลียงของแข็งที่มีขนาดไม่เกิน 10 มม.

คุณสมบัติ

  • รุ่นควบคุมด้วยเซนเซอร์พร้อมเซนเซอร์ตรวจจับความใกล้ในตัวที่ส่งสัญญาณความถี่สูง ภายในตัวปั๊มติดตั้งเซนเซอร์ตรวจจับความใกล้ซึ่งจะตรวจจับตำแหน่งสิ้นสุดของจังหวะการทำงาน (stroke end) จากนั้นตัวควบคุมปั๊มจะสั่งการให้โซลินอยด์วาล์วเปลี่ยนทิศทางลมเพื่อควบคุมการทำงานของปั๊มอย่างแม่นยำและมีประสิทธิภาพ

ขนาด

belt

ข้อมูลจำเพาะ

Body Material A: Aluminum
(ADC12/AC4C-T6)		 S: Stainless Steel
(SCS14)		 F: Cast Iron
(FC250)		 P: GF Polypropylene
(PP-GF)
Diaphragm Material
C: Neoprene
(CR)		 NDP-80BAC-E
(853209)		 NDP-80BSC-E
(853216)		 NDP-80BFC-E
(853223)		 NDP-80BPC-E
(853230)
N: Buna N
(NBR)		 NDP-80BAN-E
(853205)		 NDP-80BSN-E
(853212)		 NDP-80BFN-E
(853219)		 NDP-80BPN-E
(853226)
E: EPDM NDP-80BAE-E
(853210)		 NDP-80BSE-E
(853217)		 NDP-80BFE-E
(853224)		 NDP-80BPE-E
(853231)
V: Viton(R)
(FKM)		 NDP-80BAV-E
(853208)		 NDP-80BSV-E
(853215)		 NDP-80BFV-E
(853222)		 NDP-80BPV-E
(853229)
T: PTFE NDP-80BAT-E
(853207)		 NDP-80BST-E
(853214)		 NDP-80BFT-E
(853221)		 NDP-80BPT-E
(853228)
H: Hytrel(R) (TPEE) NDP-80BAH-E
(853206)		 NDP-80BSH-E
(853213)		 NDP-80BFH-E
(853220)		 NDP-80BPH-E
(853227)
S: Santoprene(R) (TPO) NDP-80BAS-E
(853211)		 NDP-80BSS-E
(853218)		 NDP-80BFS-E
(853225)		 NDP-80BPS-E
(853232)
Wetted Parts Material
Ball Valve Same as the diaphragm material
Valve Seat NDP-80BAT-E: A5056
Others: Same as the
diaphragm material		 NDP-80BST-E:
SUS316
Others: Same as the
diaphragm material		 NDP-80BFT-E:
SUS316
Others: Same as the
diaphragm material		 PP
Valve Stopper Same as the body material (integrated type)
Center Disk A5056 SUS316 SS400 PP-GF
SCS13(Insert
material)

ข้อมูลทางเทคนิค

Specifications
Nominal Diameter 1-1/2" (40 mm)
Material Connection Suction Port JIS flange 10K 40A equivalent Rc 1 1/2 JIS flange 10K 40A equivalent
Discharge Port
Air Connection Supply Port Rc 1/2 (W/air valve)
Exhaust Port Rc 3/4 (W/silencer)
Air Supply Pressure NDP-H40B=T: 0.15-0.7 MPa *1
Others: 0.1-0.85 MPa *1		 NDP-H40BPT:
0.15-0.7 MPa *1
Others: 0.1-0.7 MPa *1
Maximum Discharge Pressure NDP-H40B=T: 0.7 MPa Others: 0.85 MPa 0.7 MPa
Water Discharge/Cycle Fluorine resin diaphragm: 1.2 L *2
Other diaphragm: 2.2 L *2		 Fluorine resin diaphragm:
1.1 L *2
Other diaphragm: 2.1 L *2
Maximum Flow Rate Fluorine resin diaphragm: 310 L/min *3
Other diaphragm: 350 L/min *3		 Fluorine resin diaphragm:
290 L/min *3
Other diaphragm: 330 L/min *3
Maximum Air Consumption 4000 L/min (ANR) Fluorine resin diaphragm: 3900 L/min (ANR)
Other diaphragm: 3700 L/min (ANR)
Maximum Size Solid Maximum 7 mm
Suction Head Lift NDP-H40B=T: 3 m Others: 5 m
Net Weight NDP-H40BAT:
24.7 kg
Others: 26.2 kg		 NDP-H40BST:
40.2 kg
Others: 41.5 kg		 NDP-H40BPT:
43.0 kg
Others: 44.2 kg		 24.2 kg

การใช้งานหลัก

  • การลำเลียงหมึกพิมพ์และเม็ดสี (Transfer of Inks and Pigments)
  • การหมุนเวียนและพ่นน้ำยาถอดแบบ (Circulation and Spraying of Mold Release Agent)
  • การดูดน้ำเสียและน้ำมันเสียจากโรงงาน (Pumping Out Factory Wastewater and Waste Oil)
  • การจ่ายสีให้กับเครื่องเคลือบแบบลูกกลิ้ง (Supply of Paint to Roll Coater)
  • การลำเลียงดินเคลือบและเคลือบเงา (Transfer of Clay and Glazes)
  • การจ่ายน้ำมัน, ของเหลวหล่อเย็น, สี ฯลฯ (Supplying Oil, Coolant Fluid, Paint, Etc.)

เอกสารข้อมูล

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-80BPS-E Data sheet
