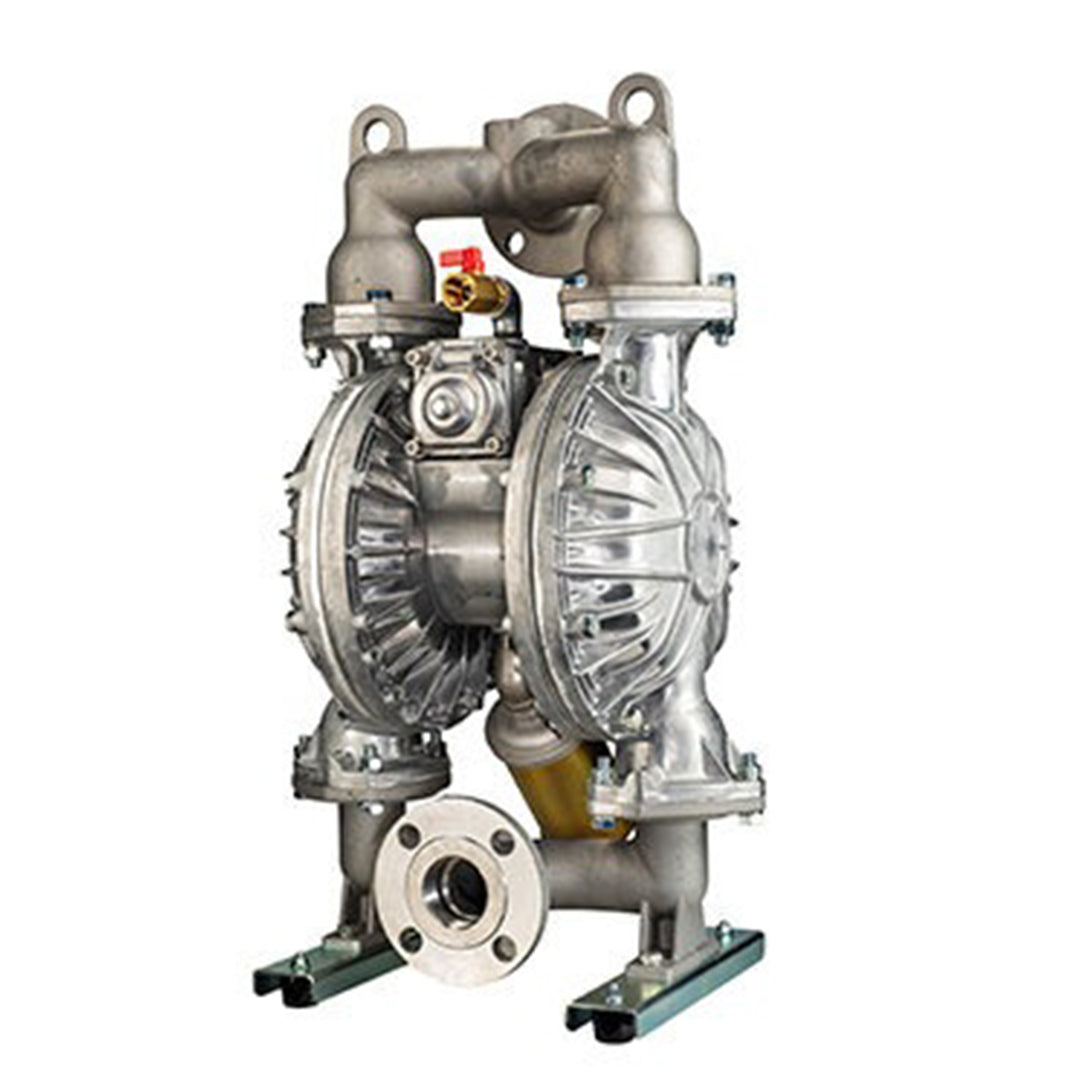

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-50BAW
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-50BAW
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
77,112.00 ฿
ราคาปกติ
ราคาโปรโมชัน
77,112.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-50BAW
ปั๊มไดอะแฟรมแบบขับเคลื่อนด้วยลม (Air-Powered Diaphragm Pump) สามารถขนส่งของเหลวที่ติดไฟง่ายได้อย่างปลอดภัย เป็นชนิดดูดเองได้เต็มที่ (Fully self-suction) สามารถสูบจ่ายของเหลวได้อย่างมีประสิทธิภาพโดยไม่ต้องมีการเตรียมปั๊มหรือเติมน้ำล่วงหน้า (no pump-priming required) โครงสร้างปลอดภัยที่ไม่จำเป็นต้องมีมาตรการกันระเบิด (explosion-proof measures) จึงสามารถใช้งานได้ในทุกพื้นที่ การควบคุมการไหลทำได้ง่ายและปลอดภัยโดยการเปิด-ปิดวาล์ว เพื่อหยุดการไหล ณ จุดสิ้นสุด หรือควบคุมการระบายน้ำ
ข้อมูลทางเทคนิคของรุ่น NDP-50 ขนาดเส้นผ่านศูนย์กลางทางท่อ (nominal diameter) : 2 นิ้ว (50 มม.) อัตราการไหลสูงสุด (maximum flow rate) : ประมาณ 630 ลิตรต่อนาที ขนาดของอนุภาคของแข็งที่ผ่านได้สูงสุด (maximum size solid) : 8 มม. หรือน้อยกว่า
คุณสมบัติ
คุณสมบัติ
- วาล์วนำร่องซ้ายและขวาแยกอิสระ (Independent Left and Right Pilot Valves) วาล์วนำร่องทั้งสองฝั่งนี้ทำหน้าที่กระตุ้นวาล์วสวิตช์ลม (air switch valve) เมื่อไดอะแฟรมถึงขีดจำกัดของการทำงาน (stroke limit) โดยเป็นระบบที่ไม่ต้องใช้น้ำมันหล่อลื่น (oil-free) อย่างสมบูรณ์ และได้ตัดการใช้ซีลแบบไดนามิก (dynamic seals) ออกไป เนื่องจากเป็นการแยกกันทำงานของซ้ายและขวาอย่างอิสระ จุดเด่นสำคัญ: ทนทานต่อการสึกหรอ ช่วยให้ปั๊มทำงานได้อย่างเสถียรและต่อเนื่องในระยะยาว เหมาะสำหรับการใช้งานที่ต้องการความน่าเชื่อถือสูงและลดค่าใช้จ่ายในการบำรุงรักษา
- วาล์วสวิตช์ลมดีไซน์เฉพาะของ Yamada “C-Spool” วาล์วสวิตช์ลมที่ติดตั้งอยู่ตรงกลางของปั๊มไดอะแฟรมนี้ถูกออกแบบโดยเฉพาะโดย Yamada ให้เป็นแบบ ไม่ต้องใช้น้ำมันหล่อลื่น (oil-free) อย่างสมบูรณ์ จึงไม่จำเป็นต้องมีการหล่อลื่นหรือบำรุงรักษาเป็นประจำ นอกจากนี้ยังมีระบบช่วยทำงานด้วยสปริงรูปตัว C (C-spring) ที่ช่วยลดปัญหาการหยุดทำงานระหว่างใช้งาน ทำให้ปั๊มทำงานได้อย่าง เสถียรและต่อเนื่อง ตอบโจทย์การใช้งานที่ต้องการความน่าเชื่อถือสูงและลดความเสียหายจากการหยุดทำงานบ่อยครั้ง
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | |||||
|---|---|---|---|---|---|
| A: Aluminum (ADC12/AC4C-T6) |
S: Stainless Steel (SCS14) |
F:Cast Iron (FC250) |
P:GF Polypropylene (PP-GF) |
V:CF Kynar(R) (PVDF-CF) |
|
| Diaphragm Material | |||||
| C: Neoprene (CR) |
NDP-50BAC (852661) |
NDP-50BSC (852663) |
NDP-50BFC (852834) |
NDP-50BPC (852665) |
- |
| N: Buna N (NBR) |
NDP-50BAN (852329) |
NDP-50BSN (852332) |
NDP-50BFN (852830) |
NDP-50BPN (852335) |
- |
| E: EPDM | NDP-50BAE (852662) |
NDP-50BSE (852664) |
NDP-50BFE (852835) |
NDP-50BPE (852666) |
NDP-50BVE (853272) |
| V: Viton(R) (FKM) |
NDP-50BAV (852313) |
NDP-50BSV (852314) |
NDP-50BFV (852833) |
NDP-50BPV (852315) |
NDP-50BVV (853273) |
| T: PTFE (PTFE) |
NDP-50BAT (852331) |
NDP-50BST (852334) |
NDP-50BFT (852832) |
NDP-50BPT (852337) |
NDP-50BVT (852484) |
| H: Hytrel(R) (TPEE) |
NDP-50BAH (852330) |
NDP-50BSH (852333) |
NDP-50BFH (852831) |
NDP-50BPH (852336) |
NDP-50BVH (852488) |
| S: Santoprene(R) (TPO) |
NDP-50BAS (852713) |
NDP-50BSS (852714) |
NDP-50BFS (852836) |
NDP-50BPS (852715) |
NDP-50BVS (852776) |
| H/T: Hytrel(R) (TPEE) |
NDP-50BAH/T (853029) |
NDP-50BSH/T (853030) |
NDP-50BFH/T (853031) |
NDP-50BPH/T (853032) |
- |
| W: PTFE+EPDM | NDP-50BAW (855293) |
NDP-50BSW (855295) |
NDP-50BFW (855298) |
NDP-50BPW (855300) |
NDP-50BVW (855303) |
| Wetted Parts Material | |||||
| Flat Valve | NDP-50B=H/T,B=W: PTFE Others: Same as the diaphragm material | ||||
| Valve Seat | NDP- 50BAT,B=W: A5056 Others: Same as the diaphragm material |
NDP- 50BST,B=W: SUS316 Others: Same as the diaphragm material |
NDP- 50BFT: SUS316 Others: Same as the diaphragm material |
PP | PTFE |
| Valve Stopper | Same as the body material (integrated type) | ||||
| Center Disk | A5056 | SUS316 | SS400 | PP-GF SCS13(Insert material) |
PVDF-CF SCS13 (Insert material) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Nominal Diameter | 2" (50 mm) | |||||
| Material Connection | Suction Port | JIS flange 10K 50A equivalent | Rc 2 | JIS flange 10K 50A equivalent | ||
| Discharge Port | JIS flange 10K 50A equivalent | Rc 2 | JIS flange 10K 50A equivalent | |||
| Supply Port | Rc 3/4 (W/air valve) | |||||
| Exhaust Port | Rc 1 (W/silencer) | |||||
| Air Supply Pressure | 0.2 ~ 0.7 MPa *1 | |||||
| Maximum Discharge Pressure | 0.7 MPa | |||||
| Water Discharge/Cycle | NDP-50B=T: 2500mL NDP-50B=W: 1800mL Other diaphragm: 4300mL |
NDP-50B=T: 2100mL NDP-50B=W: 2000mL Other diaphragm: 4300mL |
||||
| Maximum Flow Rate | NDP-50B=T: 600 L/min *3 NDP-50B=W: 630 L/min *3 Other diaphragm: 660 L/min *3 |
NDP-50B=T: 550 L/min *3 Other diaphragm: 600 L/min *3 |
||||
| Maximum Air Consumption | NDP-50B=W: 6400 L/min (ANR) Other diaphragm: 6300 L/min (ANR) |
NDP-50B=W: 5600 L/min (ANR) Other diaphragm: 6000 L/min (ANR) |
||||
| Maximum Size Solid | Maximum 8 mm | |||||
| Suction Head Lift | NDP-50B=W: 2 m NDP-50B=T: 3 m Others: 5 m | |||||
| Net Weight | NDP-50BAT: 32.5 kg NDP-50BAW: 33.5 kg Others: 34.5 kg |
NDP-50BST: 58.5 kg NDP-50BSW: 59.5 kg Others: 62.0 kg |
NDP-50BFT: 61.5 kg NDP-50BFW: 62.5 kg Others: 65.0 kg |
35.0 kg |
41.0 kg | |
การใช้งานหลัก
การใช้งานหลัก
- การเก็บรวบรวมของเหลวเสีย (Collection of Waste Liquid)
- การเก็บตะกอนหรือโคลน (Sludge)
- การขนส่งน้ำเสียจากโรงงาน (Transfer of Factory Wastewater)
- การขนส่งน้ำมันหล่อลื่นและน้ำมันไฮดรอลิก (Transfer of Lubricant and Hydraulic Oil)
- การทำความสะอาดถังน้ำมันดิบและถังวัตถุดิบ (Cleaning of Crude Oil and Raw Material Tanks)
- การเก็บรวบรวมฝน (Collection of Rainwater)
- การบำบัดน้ำเสียระหว่างการซ่อมบำรุงประจำ (Wastewater Treatment during Regular Repair)
- การขนส่งน้ำยาง (Transfer of Latex)
- การขนส่งโคลนหรือสารละลายข้น (Transfer of Slurry)
- การใช้สารปล่อยแบบแม่พิมพ์ (Mold Release Agent)
